JUNG 243.07 - Handbuch

Funktion
Mit dem Tronic-Tastdimmer sind NV-Halogenlampen in Verbindung mit Tronic-Trafos,
230 V Glühlampen und HV-Halogenlampen zu dimmen.
Schalt- und Dimmbefehle erfolgen durch Betätigung der Abdeckungen von Dimmer, Nebenstelle
oder mechanischem Taster.
Kurz tasten: EIN - AUS
Länger betätigen: Dimmen

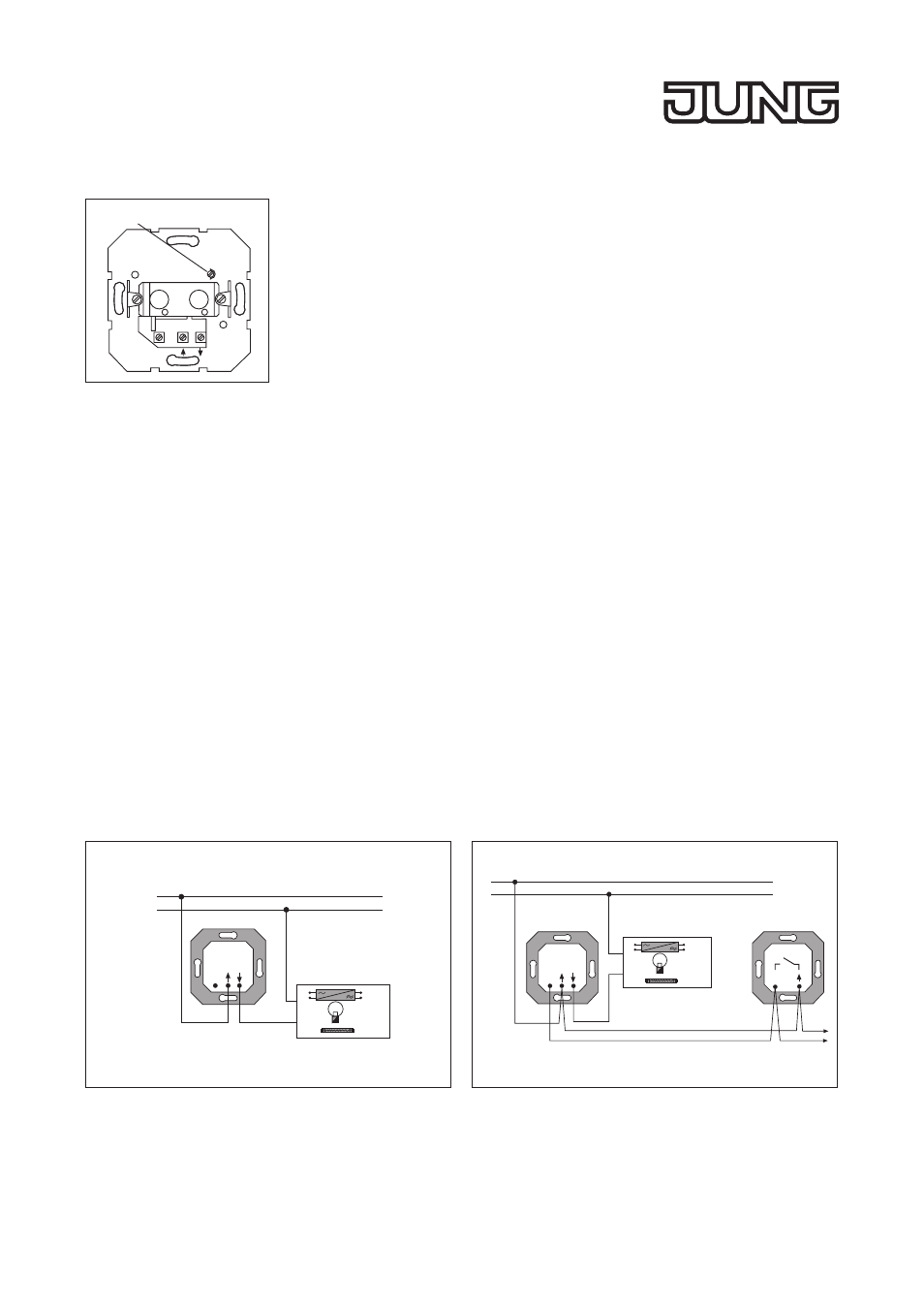

Es gibt zwei Einschalt- bzw. Dimm-Möglichkeiten ( Bild a ) :
Memoryschalter = OFF : Einschalten stets auf max. Helligkeit
Dimmfunktion beginnt bei min. Helligkeit
Memoryschalter = ON: Einschalten stets auf zuletzt eingestellte Helligkeit
Dimmfunktion beginnt bei zuletzt eingestellter
Helligkeit
Der TRONIC-Tastdimmer ist ein Bestandteil des TRONIC-Lichtsteuerungssystems.
Netzausfälle länger als 2 Sek. führen zum Ausschalten des Dimmers und Verlust des gespeicherten
Helligkeitwertes.
Kurzschlußschutz:
Abschaltung mit automatischem Wiederanlauf nach Kurzschlußbeseitigung innerhalb von 7 Sek..
Danach bleibende Abschaltung bis zum manuellen Wiedereinschalten des TRONIC-Tastdimmers.
Übertemperaturschutz:
Abschaltung bei zu hoher Umgebungstemperatur. Nach Abkühlung muß Gerät neu eingeschaltet
werden.
Gefahrenhinweise
Achtung ! Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft ausge-
führt werden.
Nicht zum Freischalten geeignet. Bei ausgeschaltetem TRONIC-Tastdimmer ist die Last nicht galva-
nisch vom Netz getrennt.
Bei Nichtbeachtung der Installationshinweise können Brand oder andere Gefahren entstehen.
TRONIC-Tastdimmer
Art. Nr. 243.07
1
OFF
Memory
ON
Memoryschalter a
N
L
AC 230 V
AC 12 V
230 V AC
N
L
1
TRONIC-Tastdimmer
Last
b
N
L
AC 230 V
AC 12 V
230 V AC
N
L
1 1
TRONIC-Tastdimmer
Last
weitere Nebenstellen
c
