JUNG 243EX Benutzerhandbuch
1 sicherheitshinweise, 2 geräteaufbau, 3 funktion
Tronic Dimmer
Licht-Management
Tronic Dimmer
Art.-Nr.:
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei
alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder
Last liefern.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Auch bei ausgeschaltetem Gerät ist die Last nicht galvanisch vom Netz getrennt.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau

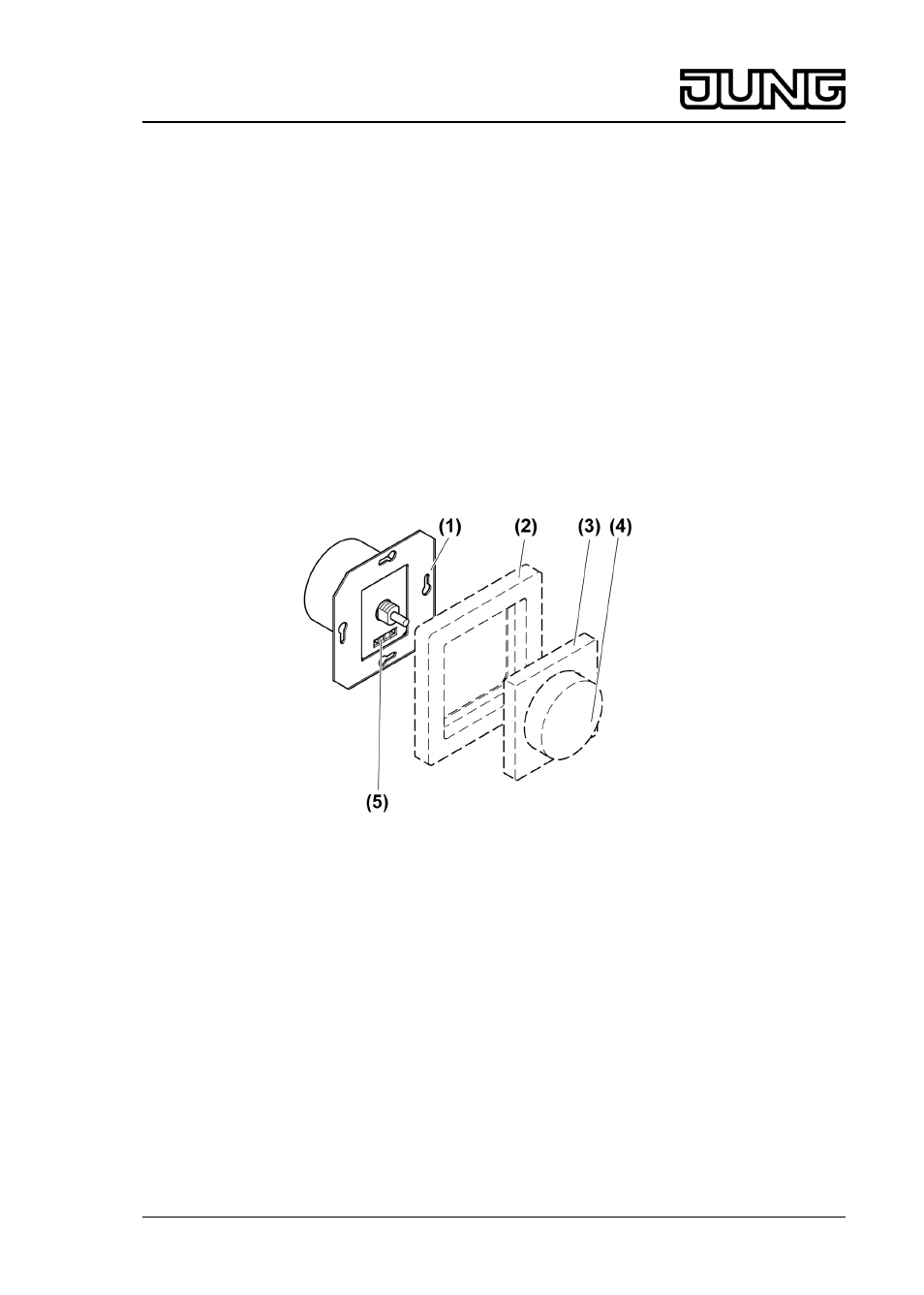

Bild 1: Geräteaufbau
(1) Dimmer
(2) Rahmen
(3) Zentralplatte
(4) Einstellknopf
(5) Schraubklemmen
3 Funktion
Bestimmungsgemäßer Gebrauch
-
Schalten und Dimmen von Glühlampen, HV-Halogenlampen sowie Tronic-Trafos mit
Halogenlampen
-
Geeignet für Mischbetrieb bis zur angegebenen Gesamtleistung (siehe Kapitel Technische
Daten)
-
Montage in Gerätedose nach DIN 49073
i Kein Betrieb mit induktiven Trafos.
1/4
32542423
J:0082542423
07.12.2011
