JUNG 244-110 - Handbuch (Seite 2)

Licht-Management Dimmer für 110 – 127 V Glühlampen
Art.-Nr.: 244-110
3. Kurzschlussschutz
Durch Feinsicherung: F 4 / 250 E
Bei Nichtfunktion zuerst Feinsicherung prüfen.
Nur Originalsicherungen verwenden.
4. Installationshinweise

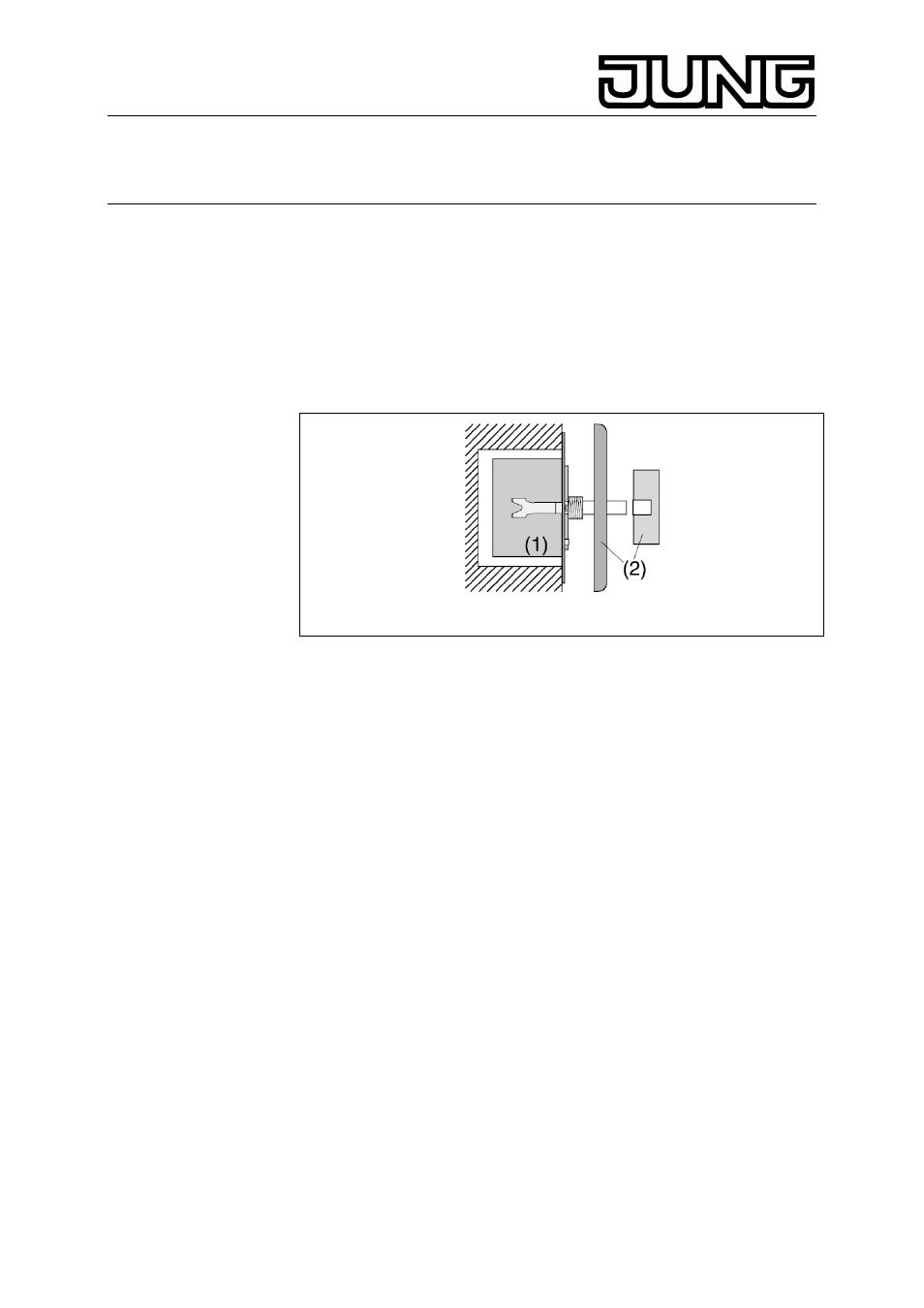

Der Glühlampen-Dimmer besteht aus Dimmer-Unterteil (1) sowie
Abdeckung und aufgestecktem Betätigungsknopf (2) (siehe Bild A).
Bild A
Der Dimmer (1) wird in einer Gerätedose nach DIN 49073 montiert.
Hinweis:
Die Gesamtleistung der angeschlossenen Last darf 400 W nicht
überschreiten.
Mischbetrieb der spezifizierten Lastarten ist bis zur angegebenen
Gesamtleistung möglich.
Mindestlast von 60 W erforderlich, sonst kann es zu Flackern der
angeschlossenen Leuchtmittel kommen.
Je nach Montageart muss die max. Anschlussleistung reduziert werden:
• 10% pro 5°C Überschreitung der Umgebungstemperatur 25°C
• 15% für Einbau in Holz-, Rigips- oder Hohlwand,
• 20% für Einbau in Mehrfachkombinationen.
Technische Anschlussbedingungen (TAB) der Elektrizitätswerke
beachten.
Rundsteuerimpulse der Elektrizitätswerke können sich bei niedriger
Dimmstellung durch kurzzeitiges Flackern bemerkbar machen.
Evtl. leises Summen des Gerätes wird durch die Funkentstördrossel
verursacht.
Beide oben beschriebene Eigenschaften stellen keinen Mangel des
Drehdimmers dar.
2
