5 Informationen für Elektrofachkräfte
5.1 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten an Gerät oder Last alle zugehörigen Leitungsschutzschalter
freischalten. Spannungsführende Teile in der Umgebung abdecken!
Drehzahlsteller anschließen und motieren

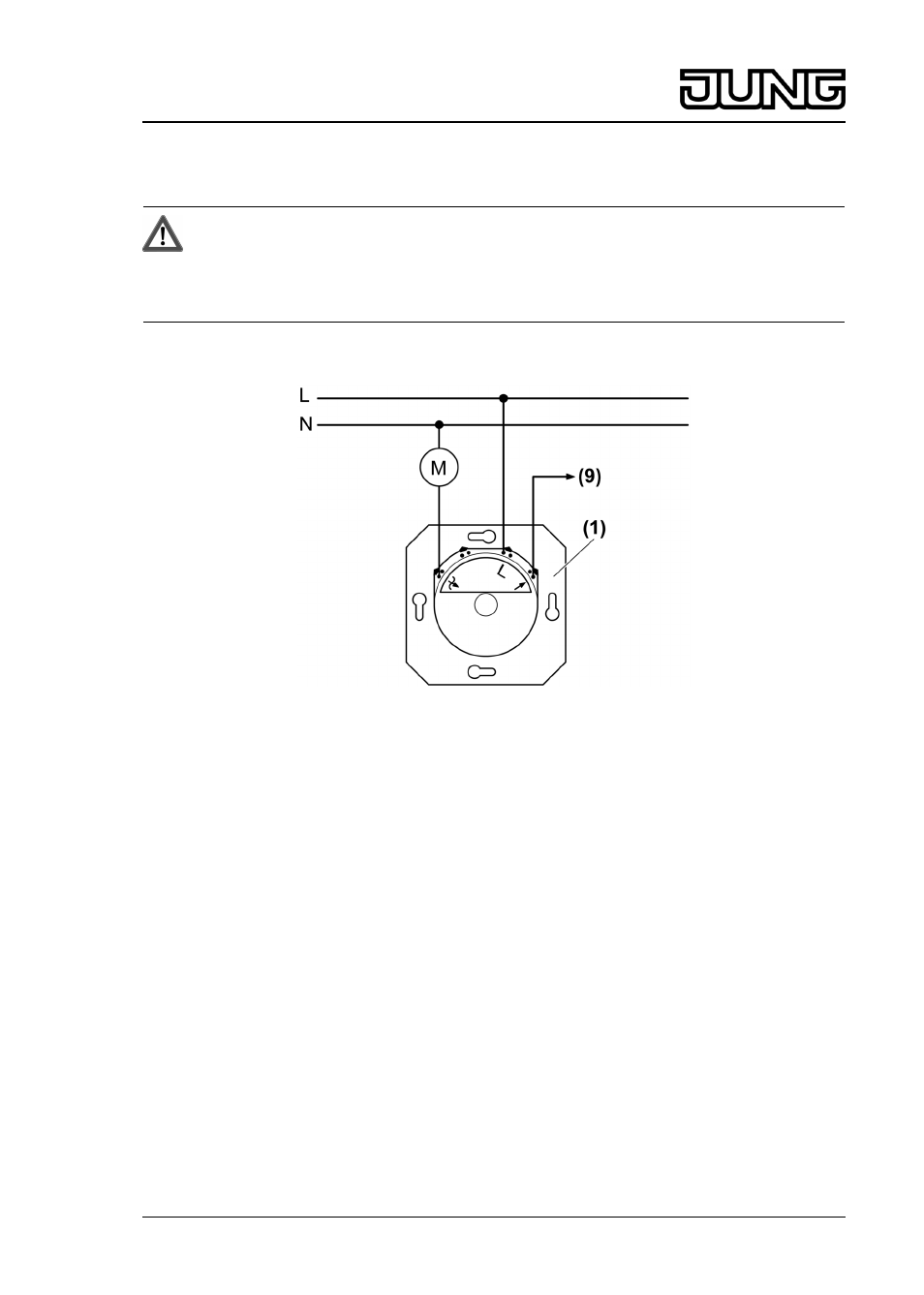

Bild 3: Anschlussplan
(1) Drehzahlsteller
(9) Schaltausgang
o Anschlussleitungen ca. 15 mm abisolieren.
o Drehzahlsteller gemäß Anschlussplan anschließen (Bild 3).
o Drehzahlsteller in Gerätedose montieren.
i Die maximale Belastbarkeit des Schaltausgangs ist abhängig vom Motorstrom. Bei
Reduzierung des Motorstroms können Lamellen oder ohmsche Lasten mit höherer
Stromaufnahme geschaltet werden.
