Seite 3: 6 anhang 6.1 technische daten
Anschluss in Wechselschaltung
i
Keine Wechselschaltung mit zwei Steuergeräten möglich.

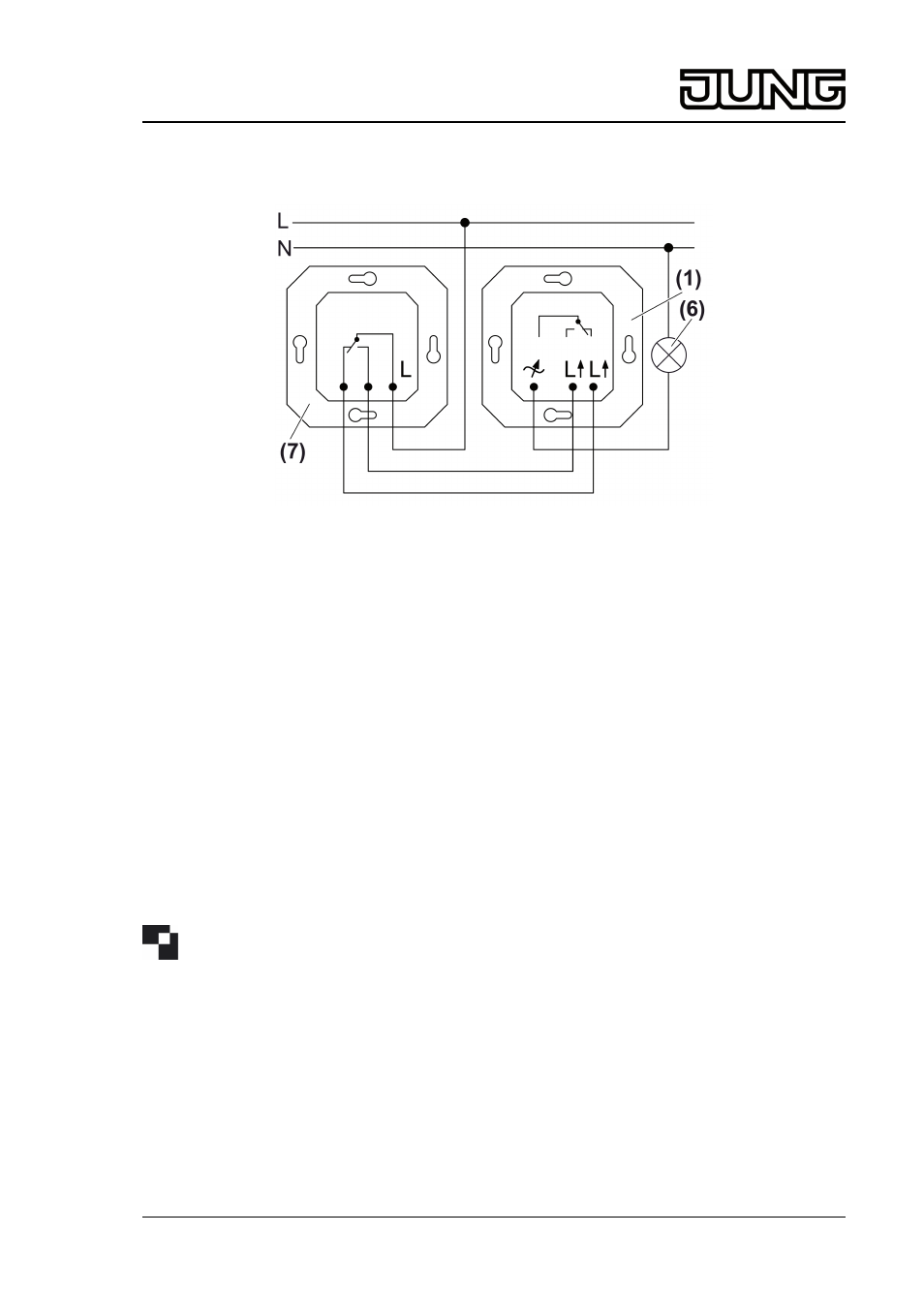

Bild 3: Wechselschaltung
o
Steuergerät (1), Wechselschalter (7) und Lampe (6) gemäß Anschlussplan anschließen
(Bild 3).
6 Anhang
6.1 Technische Daten
Nennspannung
AC 230 V ~
Netzfrequenz
50 / 60 Hz
Umgebungstemperatur
+5 ... +35 °C
Kontaktart
µ
Anschlussleistung
Ledotron-Lampen
3 ... 200 W
Glühlampen
60 ... 210 W
Anzahl Ledotron-Lampen
1 ... 25
Anschluss
eindrähtig
0,5 ... 2,5 mm²
feindrähtig ohne Aderendhülse
0,34 ... 4 mm²
feindrähtig mit Aderendhülse
0,14 ... 2,5 mm²
Gesamtlänge Lastleitung
max. 100 m
Dieses Symbol kennzeichnet alle Geräte des Ledotron-Systems.
6.2 Hilfe im Problemfall
Steuergerät schaltet nicht ein.
Falsche Last angeschlossen.
Ledotron-Lampe oder Glühlampe anschließen.
Steuergerät schaltet Last aus und lässt sich nicht wieder einschalten.
Kurzschlussschutz hat ausgelöst.
Kurzschluss beseitigen.
Nach Kurzschlussbeseitigung Steuergerät durch zweifaches Drücken des
Betätigungsknopfes wieder einschalten.
3/4
82577823
J:0082577823
14.07.2014
Licht-Management
Ledotron-Steuergerät
