JUNG 245.07H Benutzerhandbuch

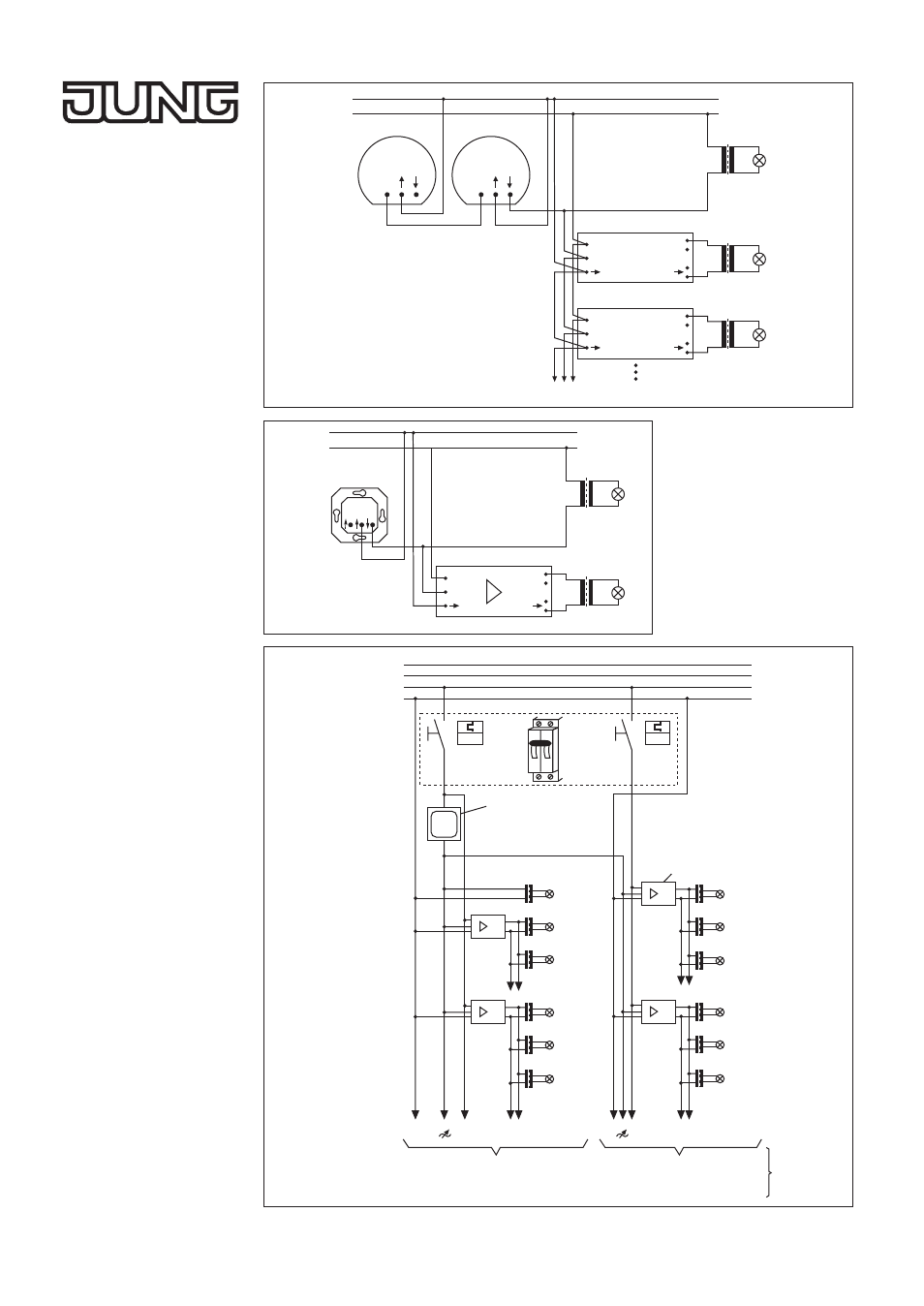

Schaltbilder, Anschlußbild bei leistung > 3500 w
Dimmer
L
N
Netz
230 V AC
N
1
N
max. 500 W
max. 600 W
NV-Dimmer Druck/Wechsel
L1
L2
L3
N
max. 16 A
2poliger Leitungs-
schutzschalter
max. 16 A
I >
I >
NV-Dimmer
max. 600 W
max. 600 W
max. 600 W
NV-Leistungszusatz
max. 600 W
N
L3
induktive Trafos
max. 3500 W
N
L3
induktive Trafos
pro 16-A-Leitungsschutzschalter
max. 3500 W
pro 16-A-Leitungsschutzschalter
max. 6000 W
å
1
Nebenstelle
1
NV-Tastdimmer
L
N
Netz
230 V
N
1
N
max. 500 W
max. 600 W
NV-Einbau
Leistungszusatz
N
1
N
max. 600 W
NV-Einbau
Leistungszusatz
L 1 N
max. 10
Bei Einsatz von Leistungszusätzen Dimmer
stets auch gemäß Dimmerspezifikation mit in-
duktiven Trafos bzw. 230-V-Glüh- oder
Halogenlampen direkt belasten (Bild 1 und 2).
Bild 2 zeigt den Anschluß eines Leistungszu-
satzes. Bild 1 die Parallelschaltung mehrerer
Leistungszusätze.
a
b
Anschlußbild bei
Leistung > 3500 W
Funktion
Der NV-Einbau-Leistungszusatz erweitert die
Leistung der NV-Phasenanschnitt
-Dimmer
um 600 W. Folgende Dimmer können verwen-
det werden: NV-Tastdimmer, IR-NV-Dimmer,
NV-Dimmer mit Druck-Wechselschalter.
Durch Parallelschaltung mehrerer Leistungszu-
sätze (max. 10) können umfangreiche Be-
leuchtungsanlagen aus NV-Halogenlampen
mit induktiven Trafos, Glüh- und Halogen-
lampen (230 V) mit einem Dimmer gesteuert
werden.
Der lampenschonende Softstart sichert
optimale Lampenlebensdauer. Systembedingt
ergibt sich eine Einschaltverzögerung der
Lampen am Leistungszusatz von ca.
12 Sekunden.
Kurzschlußschutz
Bleibende Abschaltung bei Kurzschluß.
Dimmer ausschalten. Freischalten. Kurz-
schluß beseitigen. Spannung wieder einschal-
ten. Dimmer erneut einschalten.
Übertemperaturschutz
Abschaltung bei thermischer Überlastung. Au-
tomatischer Wiederanlauf nach Abkühlung.
Installationshinweise
Für NV-Dimmer und NV-Leistungszusätze die
selbe Phase
verwenden. L und N am
Leistungszusatz nicht vertauschen. Anderen-
falls entsteht Fehlfunktion.
Äußeren Mantel der Anschlußleitung 22 mm
absetzen, um sichere Zugentlastung zu ge-
währleisten.
Je nach Netzspannung und gewähltem
Leuchtmittel können sich geringe Helligkeits-
unterschiede zwischen Dimmerlast und Last
am Leistungszusatz ergeben.
Die Gesamtlast (einschließlich Trafoverlustlei-
stung) darf 600 W (HV-Halogenlampen 500 W)
nicht überschreiten.
Technische Daten
Nennspannung
AC 230 V, + 6 % / 10 %,
50 Hz
Anschlußleistung
Glühlampen
100600 W
NV-Halogenlampen
m. induktivem Trafo 100600 VA
HV-Halogenlampen 100500 W
Mischlast der spez. Lastarten
Mischlast mit HV-Halogenlampen max. 500 W
Softstart:
ca. 12 Sek.
Kurzschlußschutz bleibende Abschaltung in
ca. 100 ms
Umgebungs-
temperatur
max. 45° C
Gehäusetemperatur:
max. 70° C
Gehäusemaße
212 x 48,5 x 46 mm
Schaltbilder
NV-Leistungszusatz
Art.-Nr.: 245.07 H
