Seite 3
Licht-Management Schnurdimmer
Art.-Nr.:
245Z..
3
Informationen für Elektrofachkräfte
4. Montage
und
elektrischer
Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten an Gerät oder Last Netzstecker ziehen!
Dimmer anschließen
o Schraube an der Geräteunterseite lösen.

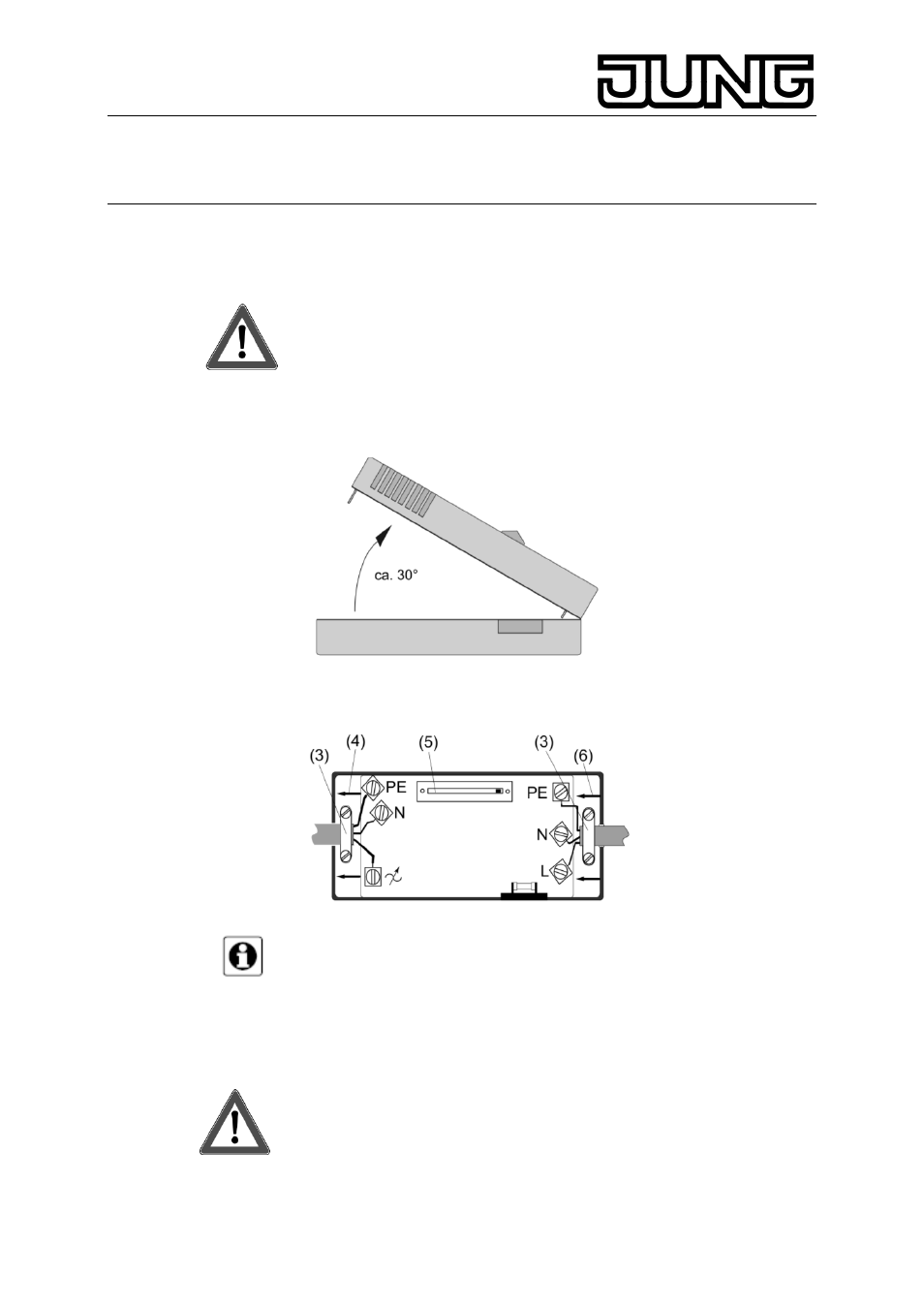

Bild 2: Gehäusedeckel abheben und aufsetzen
o Gehäusedeckel abheben (Bild 2).
Bild 3: Anschlussplan
i Die nach innen gerichteten Pfeile (6) kennzeichnen den Eingang/
Steckerseite. Die nach außen gerichteten Pfeile (4) kennzeichnen den
Ausgang/ Leuchtenseite (Bild 3).
i Leitungsempfehlung für eine sichere Zugentlastung:
Eingang H 05 VV-F 3G 0,75
Ausgang H 05 VV-F 5G 0,75
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Schutzleiter so anschließen, dass dieser im Fehlerfall als Letztes
abreißt.
