JUNG 246EB Benutzerhandbuch
1 sicherheitshinweise, 2 geräteaufbau, 3 funktion
NV-Einbau-Leistungszusatz
Licht-Management
NV-Einbau-Leistungszusatz
Art.-Nr.:
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Auch bei ausgeschaltetem Gerät ist die Last nicht galvanisch vom Netz getrennt.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei
alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder
Last liefern.
Keine elektronischen Lampen, z. B. schalt- oder dimmbare Kompaktleuchtstofflampen
oder LED-Lampen, anschließen. Gerät kann beschädigt werden.
Brandgefahr. Bei Betrieb mit induktiven Trafos jeden Trafo entsprechend den
Herstellerangaben primärseitig absichern. Nur Sicherheitstransformatoren nach
EN 61558-2-6 (VDE 0570 Teil 2-6) verwenden.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

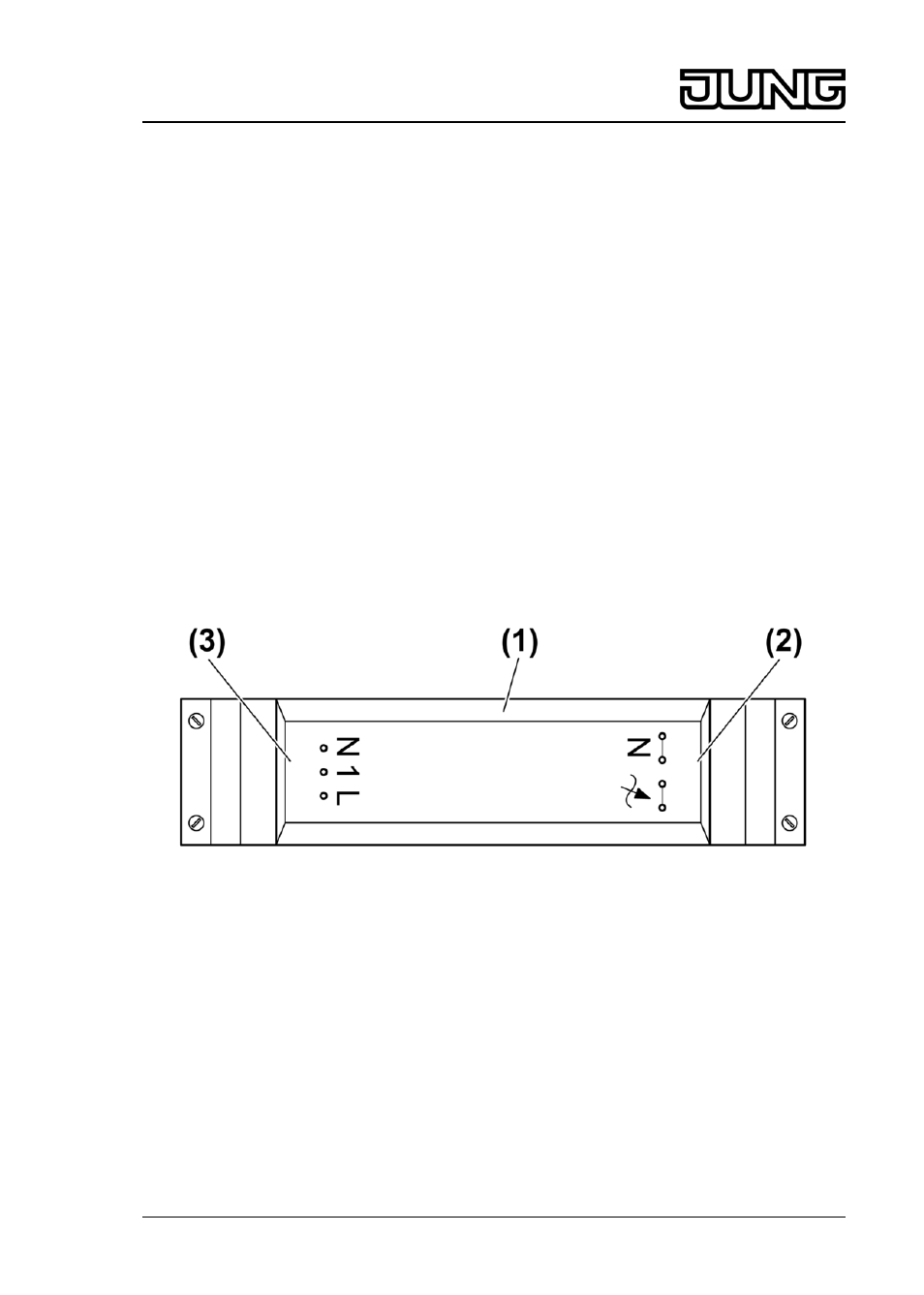

2 Geräteaufbau
Bild 1
(1) Leistungszusatz
(2) Anschluss Last
(3) Anschluss Dimmer
3 Funktion
Bestimmungsgemäßer Gebrauch
-
Leistungserweiterung von NV Dimmern, die nach dem Phasenanschnittprinzip arbeiten.
-
Leistungserweiterung von Universaldimmern, die eine induktive Grundlast erkannt haben.
Dabei Universaldimmer mit einer induktiven Last betreiben.
-
Anschluss von Glühlampen, HV Halogenlampen sowie dimmbare induktiven Trafos mit
Halogenlampen
-
Geeignet für Mischbetrieb bis zur angegebenen Gesamtleistung (siehe Kapitel 5.1.
Technische Daten)
-
Zugehörigen Dimmer nicht ohne Last betreiben
-
Einbau in Zwischendecken oder Aufputz-Montage
