Anschlussleitung aus Steckklemme lösen

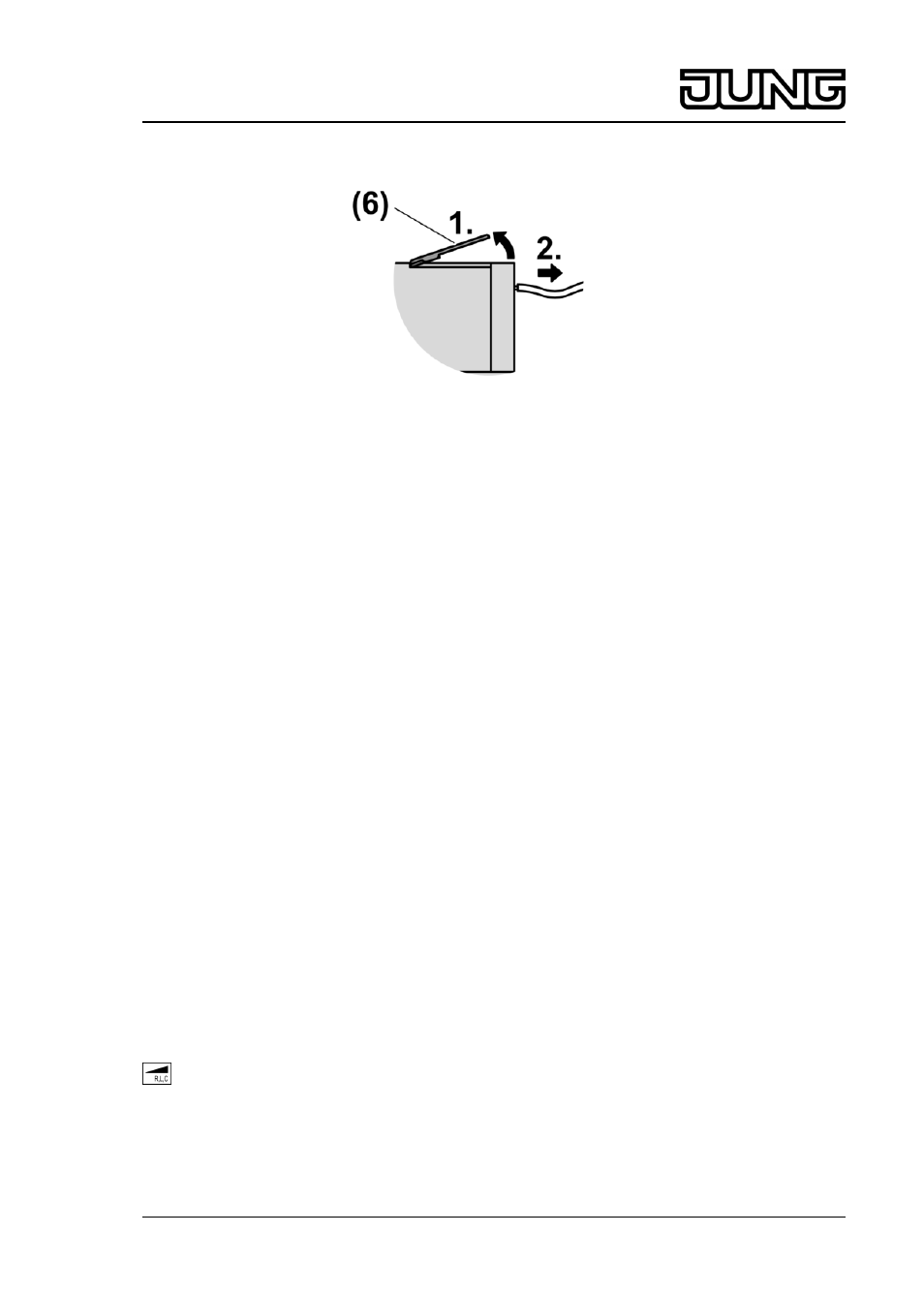

Bild 5: Steckklemme lösen
o Lösehebel (6) wie im Bild beschrieben anheben und Anschlussleitung herausziehen
(Bild 5).
6 Anhang
6.1 Technische Daten
Universal-Drehdimmer mit Inkrementalgeber, Art.-Nr.: Nennspannung
AC 230 V ~
Netzfrequenz
50 / 60 Hz
Umgebungstemperatur
+5 ... +25 °C
Anschlussleistung bei 25 °C
i Leistungsangaben einschließlich Trafoverlustleistung.
i Induktive Trafos mit mindestens 85 % Nennlast betreiben.
i Bei ohmsch-induktiver Mischlast maximal 50 % Anteil ohmscher Last. Andernfalls kann es
zu falschem Einmessen des Dimmers kommen.
Glühlampen
50 ... 420 W
HV-Halogenlampen
50 ... 420 W
Tronic-Trafos
50 ... 420 W
Induktive Trafos
50 ... 420 VA
ohmsch-induktiv
50 ... 420 VA
ohmsch-kapazitiv
50 ... 420 W
kapazitiv-induktiv
nicht zulässig
Leistungsreduzierung
pro 5 °C Überschreitung von 25 °C
-10 %
bei Einbau in Holz- oder Trockenbauwand
-15 %
bei Einbau in Mehrfachkombinationen
-20 %
Leistungszusätze
siehe Anleitung Leistungszusatz
Anschluss
eindrähtig
1 ... 2,5 mm²
Anzahl Nebenstellen
5
Gesamtlänge Nebenstellenleitung
max. 100 m
Gesamtlänge Lastleitung
max. 100 m
Die Symbolik der Dimmer-Last-Kennzeichnung gibt bei Dimmern die anschließbare
Lastart bzw. das elektrische Verhalten einer Last an:
R = ohmsch, L = induktiv, C = kapazitiv
Nebenstelle zum Universal-Drehdimmer mit Inkrementalgeber, Art.-Nr.: Nennspannung
AC 230 V ~
Netzfrequenz
50 / 60 Hz
Umgebungstemperatur
+5 ... +25 °C
5/6
32534733
J:0082534733
19.08.2010
Licht-Management
