Dimmer anschließen und montieren

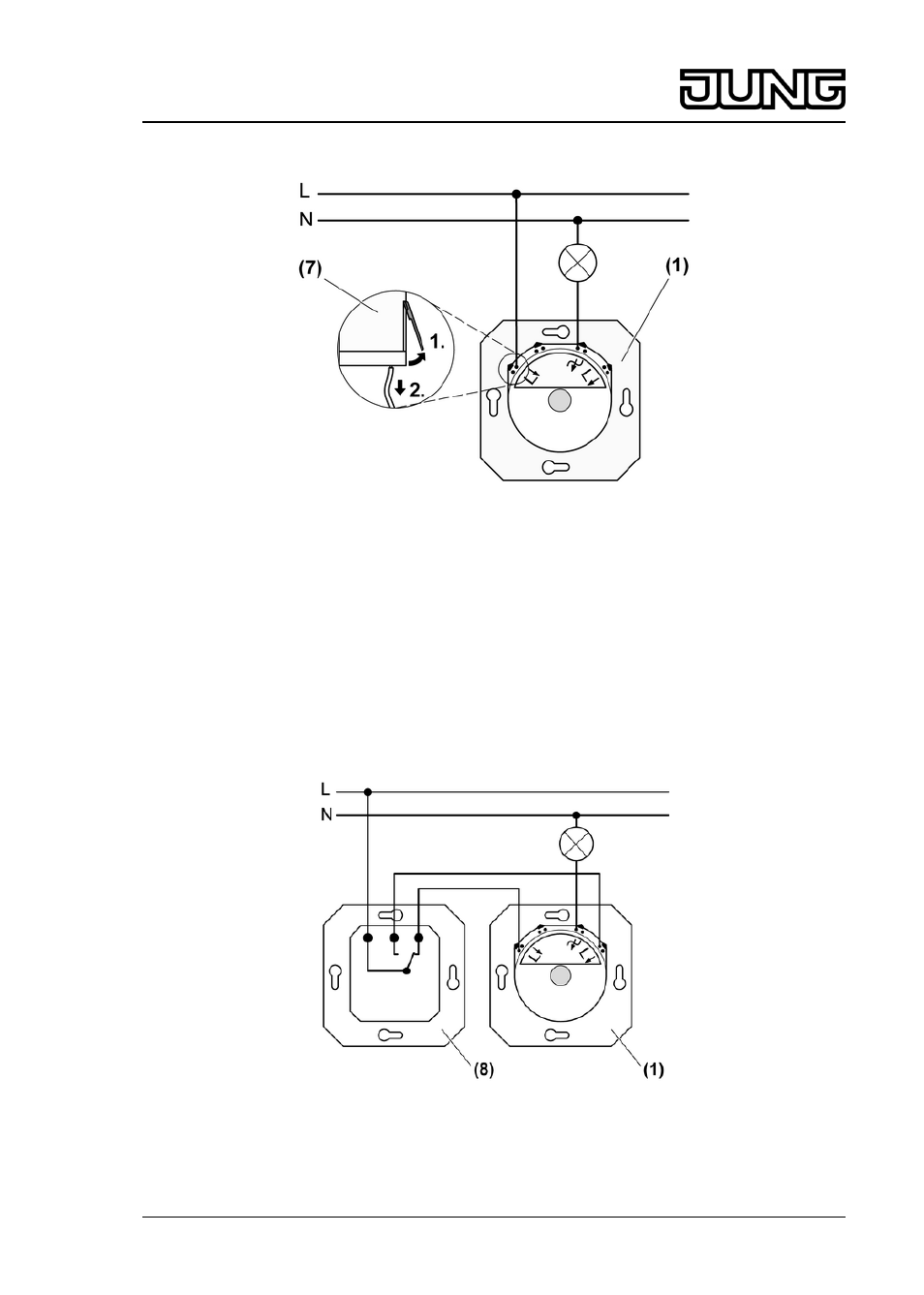

Bild 2: Anschlussplan
(1) Dimmer
(7) Anschlussleitung aus Steckklemme lösen
o Anschlussleitungen ca. 15 mm abisolieren.
o Dimmer gemäß Anschlussplan anschließen (Bild 2).
o Dimmer in Gerätedose montieren.
o Rahmen und Zentralplatte montieren.
o Einstellknopf aufstecken.
Anschluss in Wechselschaltung
i Keine Wechselschaltung mit zwei Dimmern möglich.
Bild 3: Wechselschaltung
(1) Dimmer
(8) Wechselschalter
o Dimmer und Wechselschalter gemäß Anschlussplan anschließen (Bild 3).
3/5
32534413
J:0082534413
19.08.2010
Licht-Management
Drehdimmer mit Druck-Wechselschalter
