Dimmer anschließen und montieren

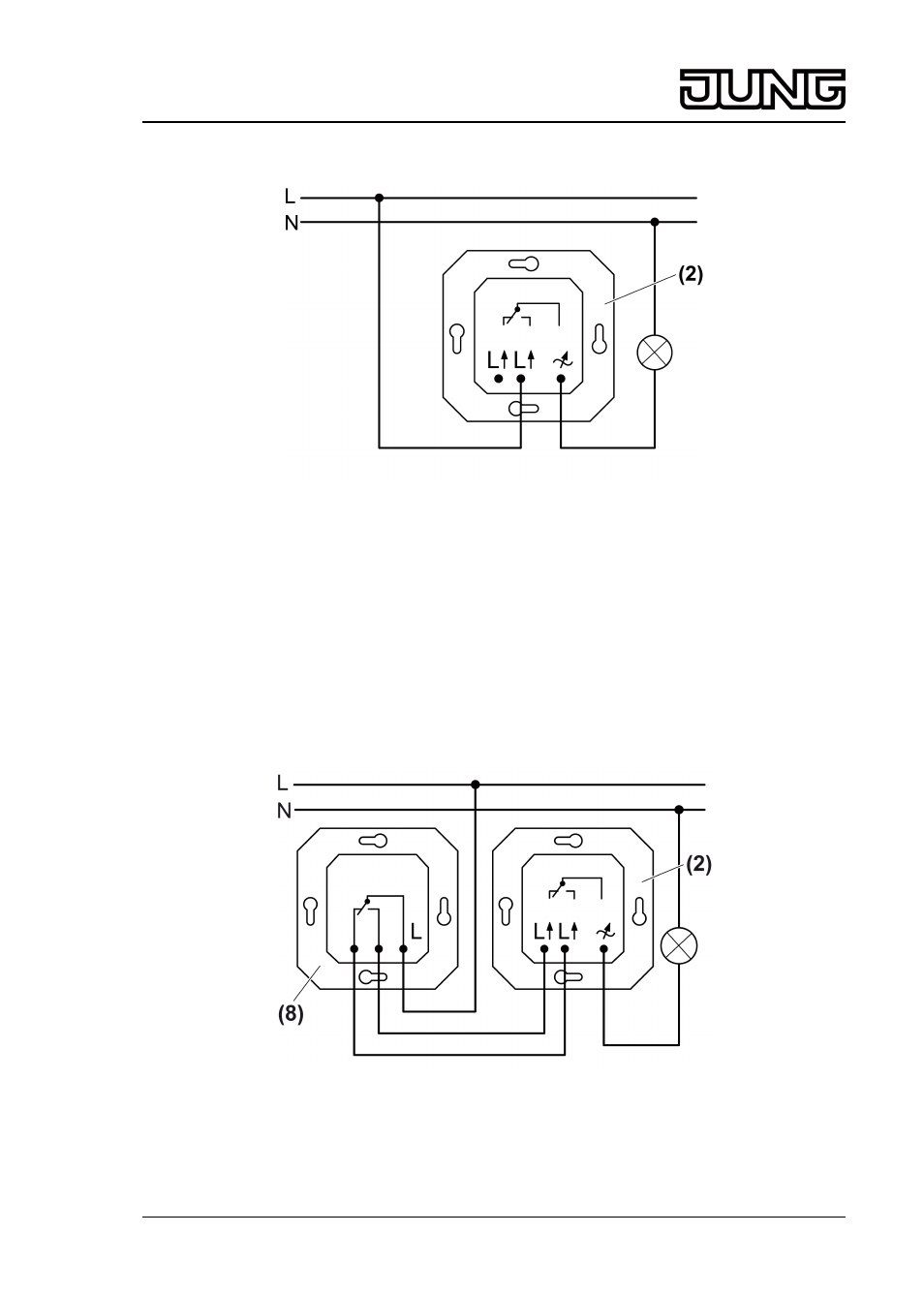

Bild 2: Anschlussplan
o
Dimmer (2) gemäß Anschlussplan anschließen (Bild 2).
i
HV-LED und Kompaktleuchtstofflampen: Nur Lampen eines Herstellers und gleichen Typs
anschließen.
i
Pro Leitungsschutzschalter 16 A maximal 300 W HV-LED- oder Kompaktleuchtstofflampen
anschließen.
o
Dimmer in Gerätedose montieren. Anschlussklemmen müssen unten liegen.
o
Rahmen und Zentralplatte montieren. Einstellknopf aufstecken.
Anschluss in Wechselschaltung
i
Keine Wechselschaltung mit zwei Dimmern möglich.
Bild 3: Wechselschaltung
o
Dimmer (2) und Wechselschalter (8) gemäß Anschlussplan anschließen (Bild 3).
3/6
32542343
J0082542343
24.02.2015
Licht-Management
Drehdimmer NV
