Seite 5
Licht-Management Tastsensor-Modul
Art.-Nr.: 4008 TSM
5
Tastsensor-Erweiterungsmodul (11) vorzugsweise unterhalb
montieren.
Anschlussleitung (9) zwischen Tragring und Zwischensteg führen.
Tastsensor-Erweiterungsmodul: Anschlussleitung (9) lagerichtig in
Steckplatz (10) im Tastsensor-Modul einsetzen.
Anschlussleitung nicht quetschen.
Tastsensor-Modul (4) mit Anschlussklemme (7) an die Relaisstation
anschließen und auf den Tragring stecken.
Tastsensor-Modul(e) mit beiliegenden Kunststoffschrauben (5) am
Tragring befestigen.
Die Kunststoffschrauben nur leicht anziehen.
5. Inbetriebnahme
Das Tastsensor-Modul ist nach Anschluss an die Relaisstation Universal
sofort einsatzbereit (Erstinbetriebnahme).
Tastsensor-Modul
Relaisstation Universal
Taste 1 oben
Ausgang 1
Taste 1 unten
Ausgang 2
Taste 2 oben
Ausgang 3
Taste 2 unten
Ausgang 4
Taste 3 oben
Ausgang 5
Taste 3 unten
Ausgang 6
usw...
Tastsensor-Modul
Dimmstation Universal
Taste 1 oben
Ausgang 1 heller
Taste 1 unten
Ausgang 2 dunkler
Taste 2 oben
Ausgang 3 heller
Taste 2 unten
Ausgang 4 dunkler
Taste 3 oben
Ausgang 5 heller
usw...
Bei Betrieb von Tastsensor-Modul mit Tastsensor-
Erweiterungsmodul an einer Relaisstation ist das Tastsensor-
Erweiterungsmodul im Auslieferungszustand ohne Funktion.

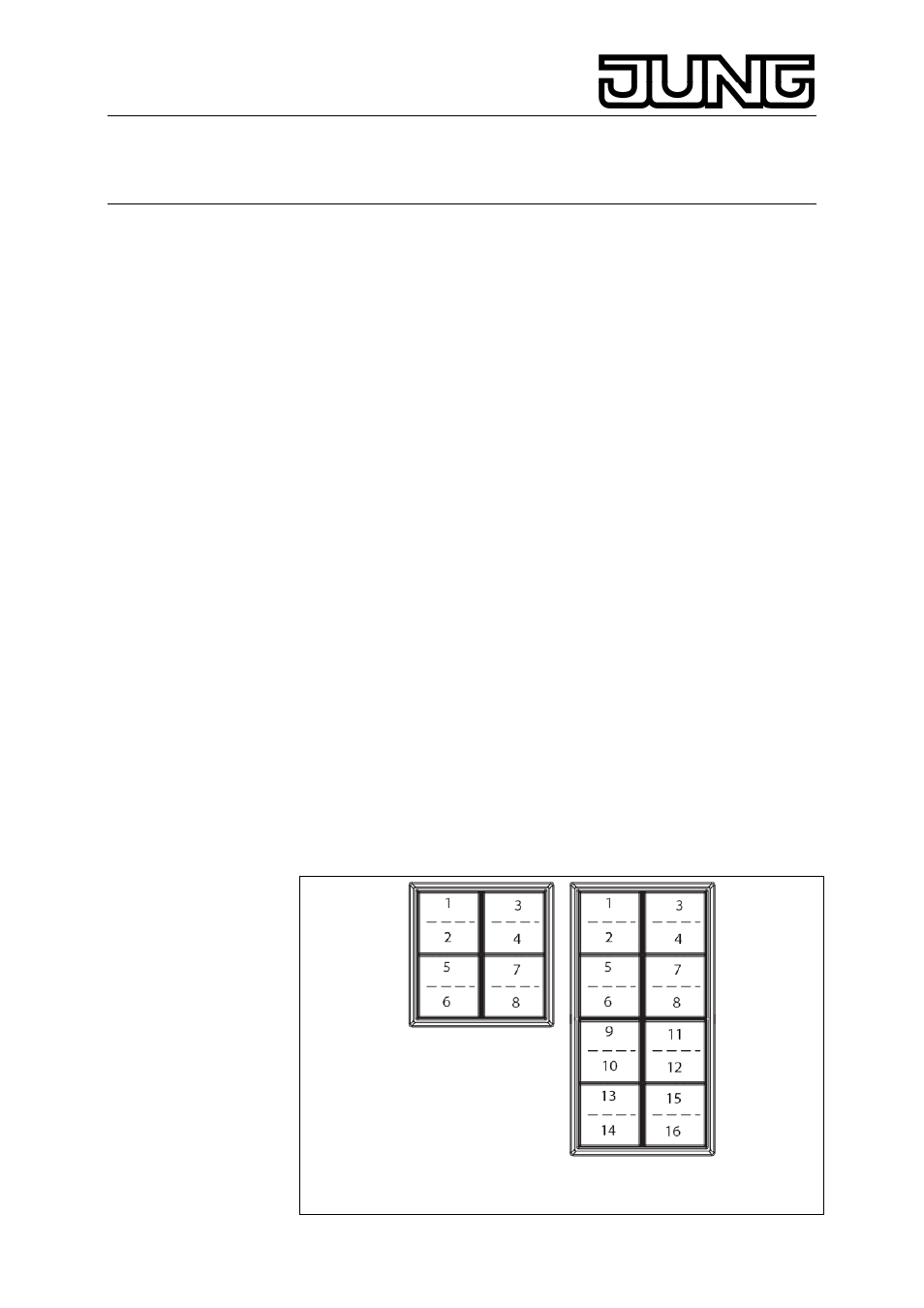

Bild 4: Tastenzuordnung im Auslieferungszustand ohne und mit
Tastsensor-Erweiterungsmodul.
