Zeitschaltuhr Display Standard
Licht-Management
Zeitschaltuhr Display Standard
Art.-Nr.:
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau

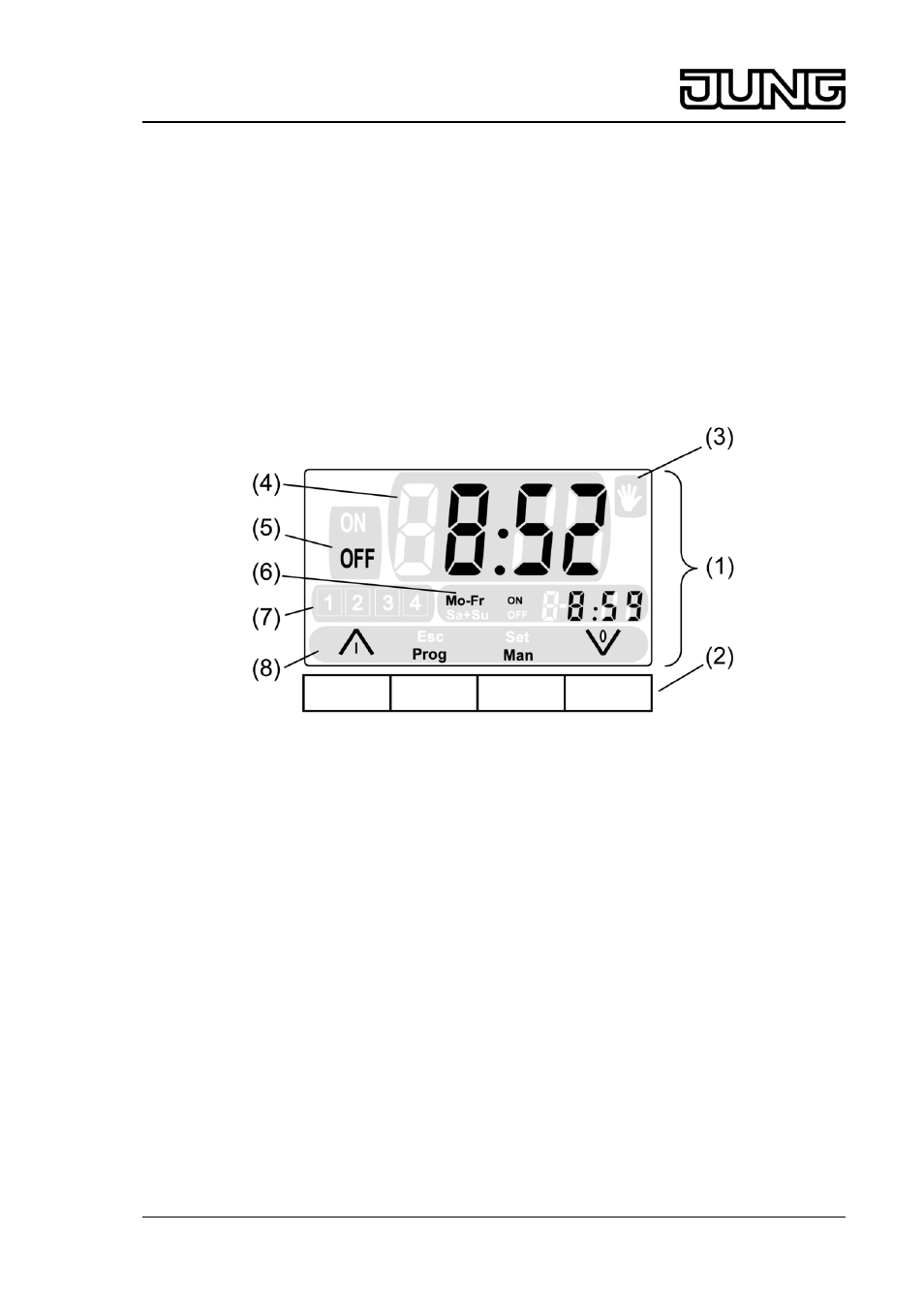

Bild 1: Zeitschaltuhr mit allen Segmenten
(1) Display
(2) Bedientasten
(3) Anzeige b = Automatik-Funktion AUS
(4) Anzeigefeld für aktuelle Uhrzeit
(5) Anzeigefeld für den Zustand des Schaltausganges
(6) Anzeigefeld für nächste Schaltzeit bei Automatik-Funktion, oder Hinweistext beim
Einstellen der Uhrzeit
(7) Speicherplatz der Schaltzeit, nur während der Programmierung sichtbar
(8) Funktionsanzeige zu den Bedientasten
