JUNG 4212TSM Benutzerhandbuch
1 sicherheitshinweise, 2 geräteaufbau
Tastsensor-Modul 24 V AC/DC
Licht-Management
Tastsensor-Modul 24 V AC/DC, 1fach
Art.-Nr. : Tastsensor-Modul 24 V AC/DC, 2fach
Art.-Nr. : Tastsensor-Modul 24 V AC/DC, 3fach
Art.-Nr. : Tastsensor-Modul 24 V AC/DC, 4fach
Art.-Nr. :
Bedienungsanleitung
1 Sicherheitshinweise
Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte
erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Gefahr durch elektrischen Schlag. Bei Installation und Leitungsverlegung die für SELV-
Stromkreise geltenden Vorschriften und Normen einhalten.
Ausschließlich beiliegende Kunststoffschrauben verwenden. Gerätedefekt durch
elektrostatische Entladung möglich.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau

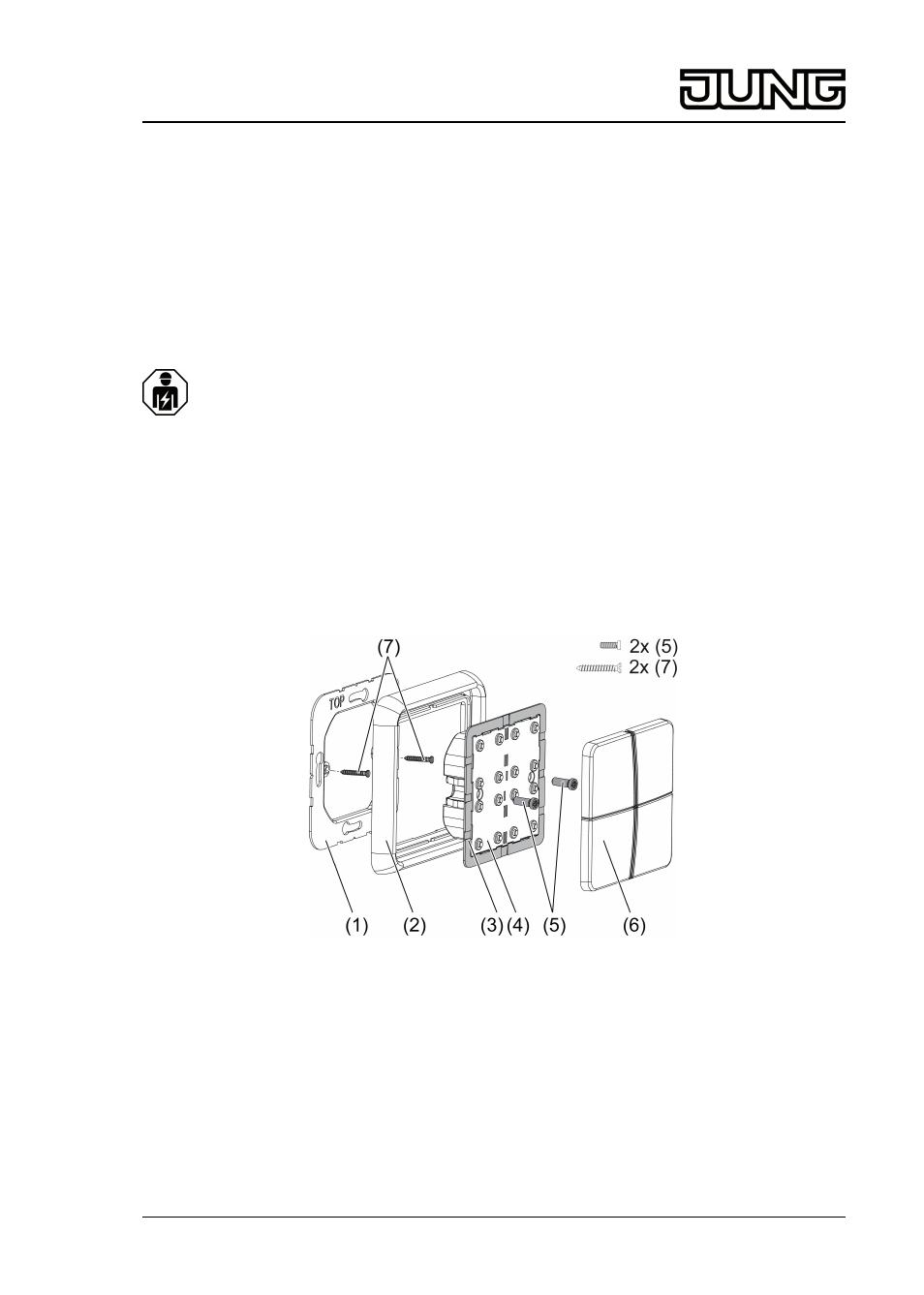

Bild 1: Geräteaufbau
(1) Tragring
(2) Rahmen
(3) Adapterrahmen, optional
(4) Tastsensor-Modul
(5) Kunststoffschrauben
(6) Tasten
(7) Dosenschrauben
1/5
32568133
J0082538133
29.06.2015
