JUNG AL10.480ET - Handbuch

Licht-Management Elektronische Zeitschaltuhr
Art.-Nr.: ..1060 ET..
..10.480.. ET
Bedienungsanleitung
Elektronische Zeitschaltuhr
1. Funktion und Bedienung
Die Zeiteinstellung erfolgt über ein Potentiometer am Einsatz der
Zeitschaltuhr unterhalb der Abdeckung.
Das Einschalten der Ablaufzeit erfolgt durch Betätigung des
Druckknopfes. Nach einschalten der Zeitschaltuhr erfolgt die Abschaltung
durch erneute Betätigung des Druckknopfes oder über die interne
Zeitsteuerung. Überall dort, wo das Ausschalten von Verbrauchern
vergessen werden kann, ist der Zeitschalter ein nützlicher Beitrag zur
Sicherheit und Energieersparnis.
Die beiden Schalter mit Zeitfunktion sind für den Einbau in Gerätedosen
nach DIN 49073 vorgesehen.
Sie sind für den Anschluss von Glühlampen. 230V Halogenlampen.
Niedervolthalogenlampen mit vorgeschalteten magnetischen sowie
elektronischen Trafos und Leuchtstofflampen geeignet (Relaisausgang).
Auch andere Lasten können geschaltet werden.
Mit beiden Zeitschaltern können in Verbindung mit Tastnebenstellen
Tast-, Wechsel- bzw. Kreuzschaltungen ersetzt werden.
Als Nebenstelle können auch herkömmliche mechanische Taster
verwendet werden.
2. Montage und Anschluss
1. Strom abschalten.

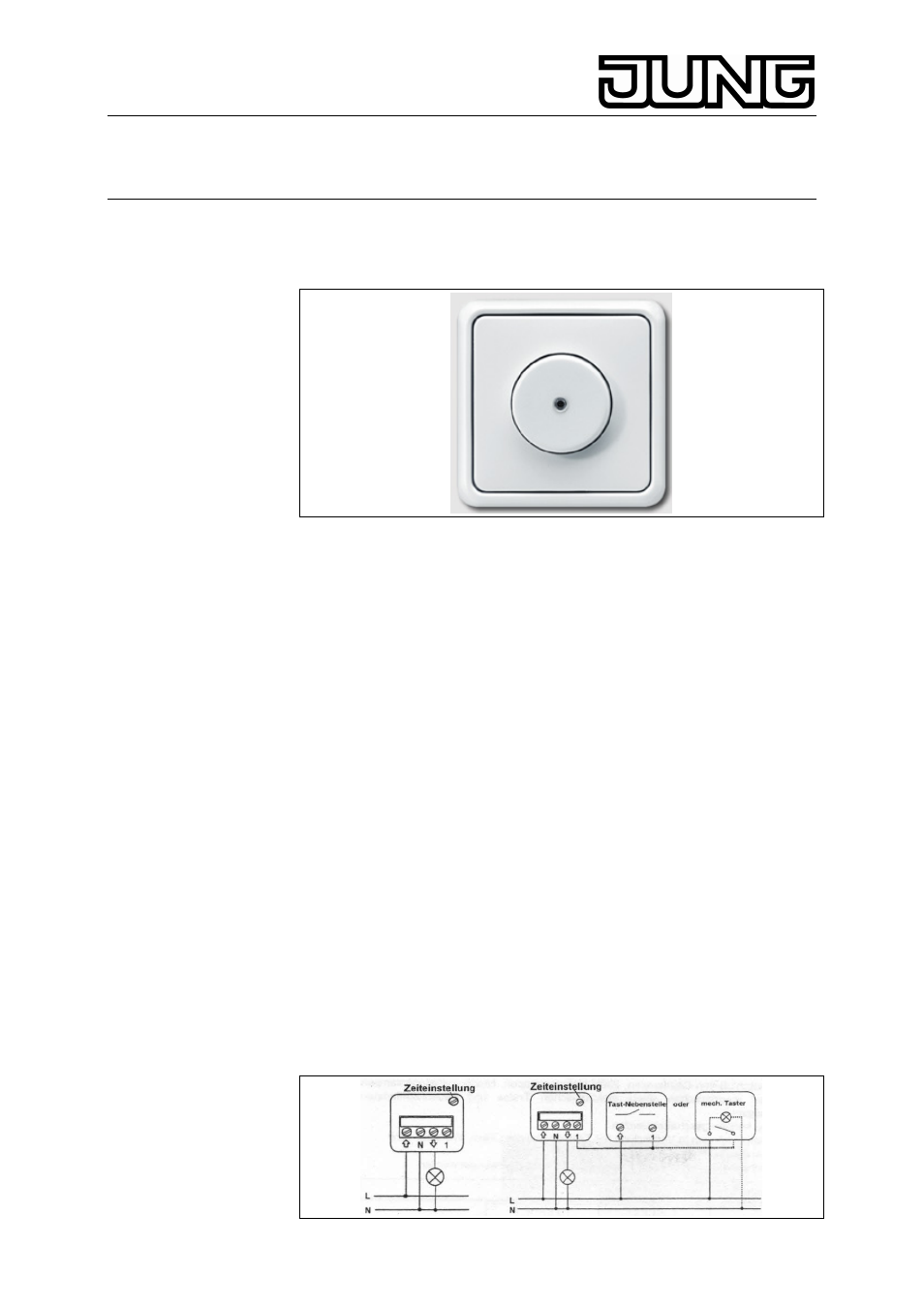

2. Gerät nach Anschlussbildern anschließen.
3. Gerät in der UP-Dose über Befestigungskrallen oder Schrauben
befestigen.
4. Tastgeräte Zentralplatte montieren.
5. Strom einschalten.
Stand: Jan-10 325 270 03
