3. Informationen für Elektrofachkräfte
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten am Gerät Anschlussleitungen freischalten und
spannungsführende Teile in der Umgebung abdecken.
3.1. Montage und elektrischer Anschluss
+/~
-/~

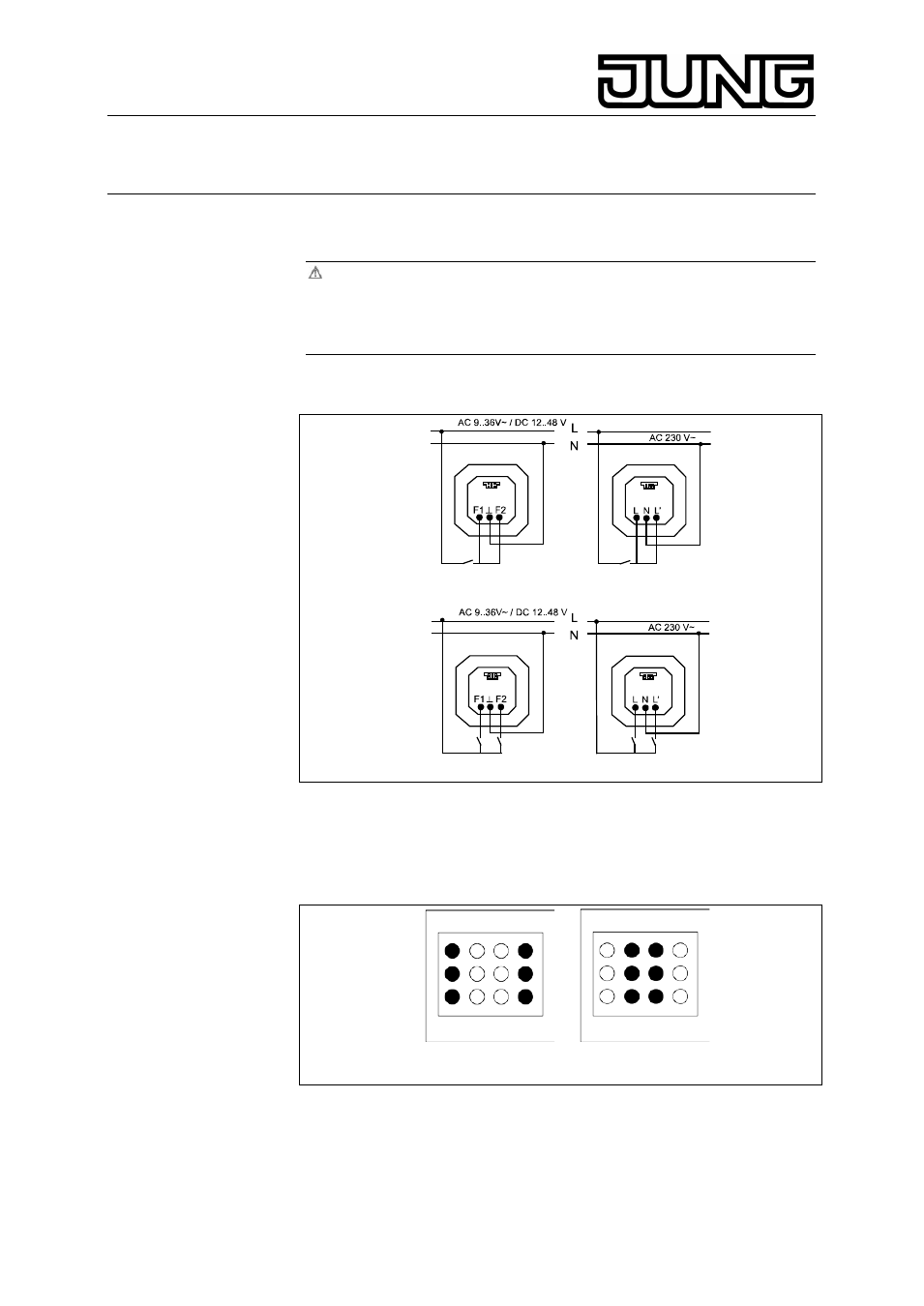

Abb. 2a Abb. 3a
+/~
-/~
Abb. 2b Abb. 3b
Schalten von 12 LED: Anschluss nach Abb. 2a, 3a
Schalten von 2 x 6 LED: Anschluss nach Abb. 2b, 3b
Bei Beschaltung von L bzw. F1 leuchten die LED nach Bild 4a.
Bei Beschaltung von L` bzw. F2 leuchten die LED nach Bild 4b
a b
Bild 4
