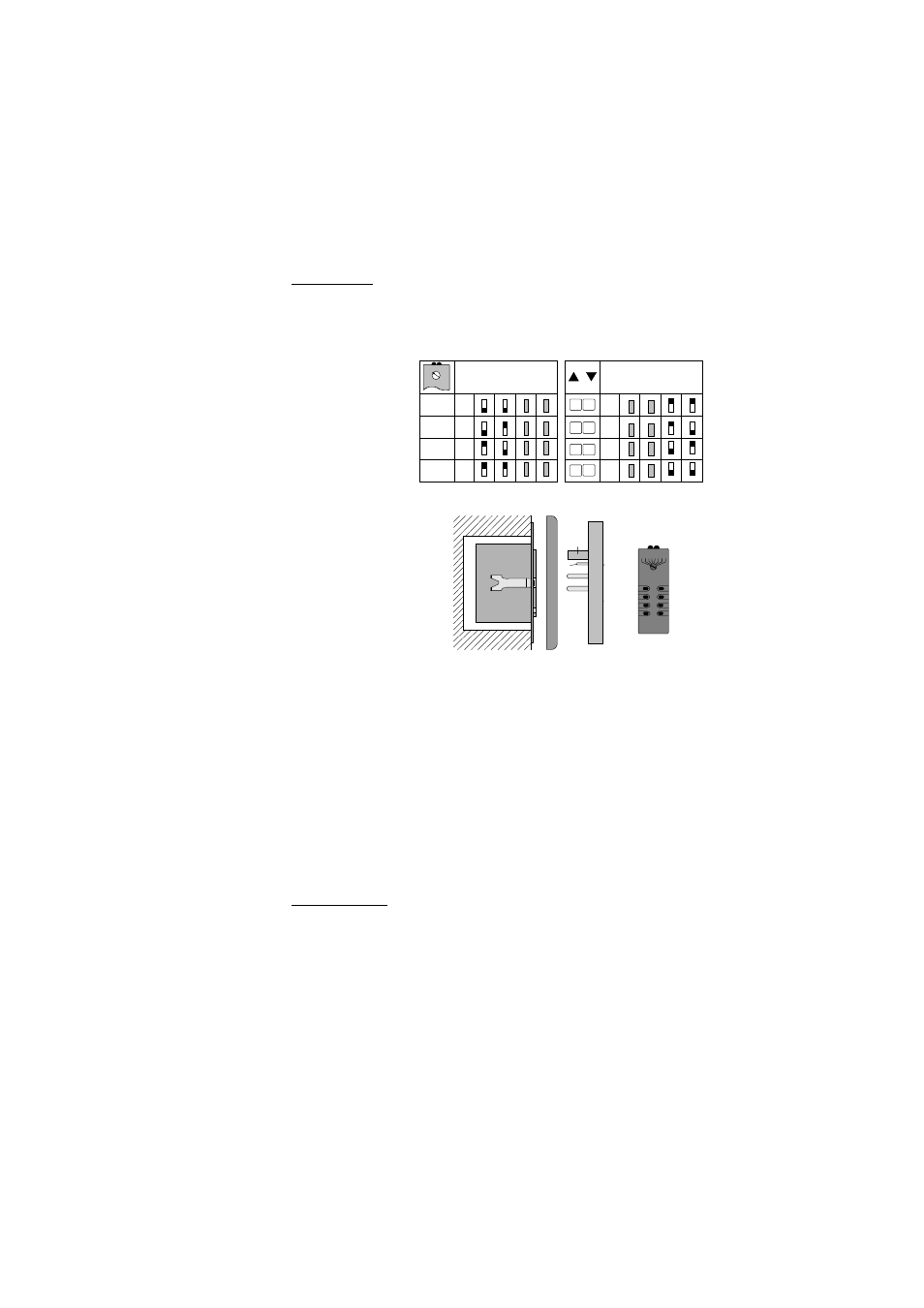

Der Einsatz Jalousiesteuerung
wird in einer 60 mm Unterputzdose (Empfehlung: tiefe
Dose) montiert.
Die Anschlußklemmen des Einsatzes müssen dabei unten liegen.
Der IR-Steuertaster
ô wird zusammen mit dem Rahmen í auf den Einsatz aufgesteckt.
Die elektrische Kontaktierung erfolgt über den Stecker
÷ und û.
Anschluß Sensoren (nur mit IR-Steuertaster mit Sensorauswertung)
Wichtig: Die Sensorleitung führt Schutzkleinspannung (SELV). Installationsvorschriften
nach VDE 0100 beachten.
Sonnensensor: Der Sonnensensor wird an der Fensterscheibe befestigt und ermöglicht die
Sonnenschutzfunktion.
Wählen Sie die Position des Sensors, bis zu welcher die Jalousie bei Überschreiten des
Helligkeitswertes gefahren werden soll.
III
ON
OFF
ô
A
B
C
D
ON
OFF
ON
OFF
ON
OFF
B CD
A
*
*
*
í ÷
ON
OFF
ô
ON
OFF
ON
OFF
ON
OFF
í ÷
*
*
1
2
3
4
6
5
7
8
* 8Kanal Handsender erforderlich
IV
í
ô
û
÷
A B C D E F G H
1
3
5
7
2
4
6
8
Vor Ausführung der Sonnenschutzfunktion muß die Jalousie mit ‘Dauerlauf’ (Laufzeit 2
Minuten) in die obere Endlage gefahren werden.
Die Sonnenschutzfunktion setzt ca. 2 Minuten nach Überschreiten des werksseitig
eingestellten Helligkeitswertes (ca. 20000 Lux) ein, die Jalousie fährt ab.
Diese Verzögerung (Hysterese) um ca. 2 Minuten ist erforderlich, um kurzzeitige
Helligkeitsschwankungen zu kompensieren. Die Jalousie bzw. Rollade wird nicht bei jeder
Helligkeitsdifferenz auf- und abgefahren.
Wenn der werksseitig eingestellte Helligkeitswert mindestens 15 Minuten unterschritten ist,
wird die Jalousie wieder aufgefahren (kurzzeitige Helligkeitsschwankungen werden nicht
berücksichtigt).
Glasbruchsensor: Der Glasbruchsensor wird an der Fensterscheibe befestigt. Bei Zerstörung
der Fensterscheibe wird die Jalousie in die untere Endlage gefahren und ist dort verriegelt.
Anwendung: Schutz gegen Witterung bei Glasbruch.
Die Glasbruchfunktion wird mit der Taste
Á zurückgesetzt und die Jalousie fährt hoch.
Glasbruchsensoren dürfen nicht zusammen mit dem Windsensor verwendet werden.
Die Windschutzfunktion über den Nebenstelleneingang
Á (Jalousie fährt auf) ist nach
Glasbruch gesperrt, die Jalousie oder Rollade bleibt geschlossen.
