JUNG RS8REG - Handbuch

Licht-Management Relaisstation 8fach
Art.-Nr.: RS 8 REG
Bedienungsanleitung
Relaisstation 8fach
1. Gefahrenhinweise
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch
eine Elektrofachkraft erfolgen.
Zur Vermeidung eines elektrischen Schlages vor Arbeiten am Gerät
oder der Last freischalten (Sicherungsautomat ausschalten).
Bei Nichtbeachtung der Installationshinweise können Brand oder
andere Gefahren entstehen.
2. Funktion
Die Relaisstation ist kein KNX-Gerät.
Die Relaisstation verfügt über acht potenzialfreie Lastkontakte
(Schließer) mit einer maximalen Strombelastung von je 10 A zum
Schalten verschiedener Lasten z. B. Beleuchtung.
Die Relaisstation kann als Schalt- oder Tastaktor betrieben werden.
Sie wird mit dem Tastsensor AC/DC 24V 20 mA (z. B. Art. Nr. ..2248..)
oder mechanischen Tastern angesteuert.
An die Ausgangsklemmen A1‘ – A8‘ können Rückmelde-LED
angeschlossen werden.
Die Relaisstation stellt über den Gleichspannungsausgang die
Steuerspannung (Pluspol) für die Relaiseingänge (E1-E8) und den
gemeinsamen Minuspol für Rückmelde-LED zur Verfügung.
3. Bedienung
Die Bedienung der Relaisstation erfolgt über den angeschlossenen
Tastsensor.

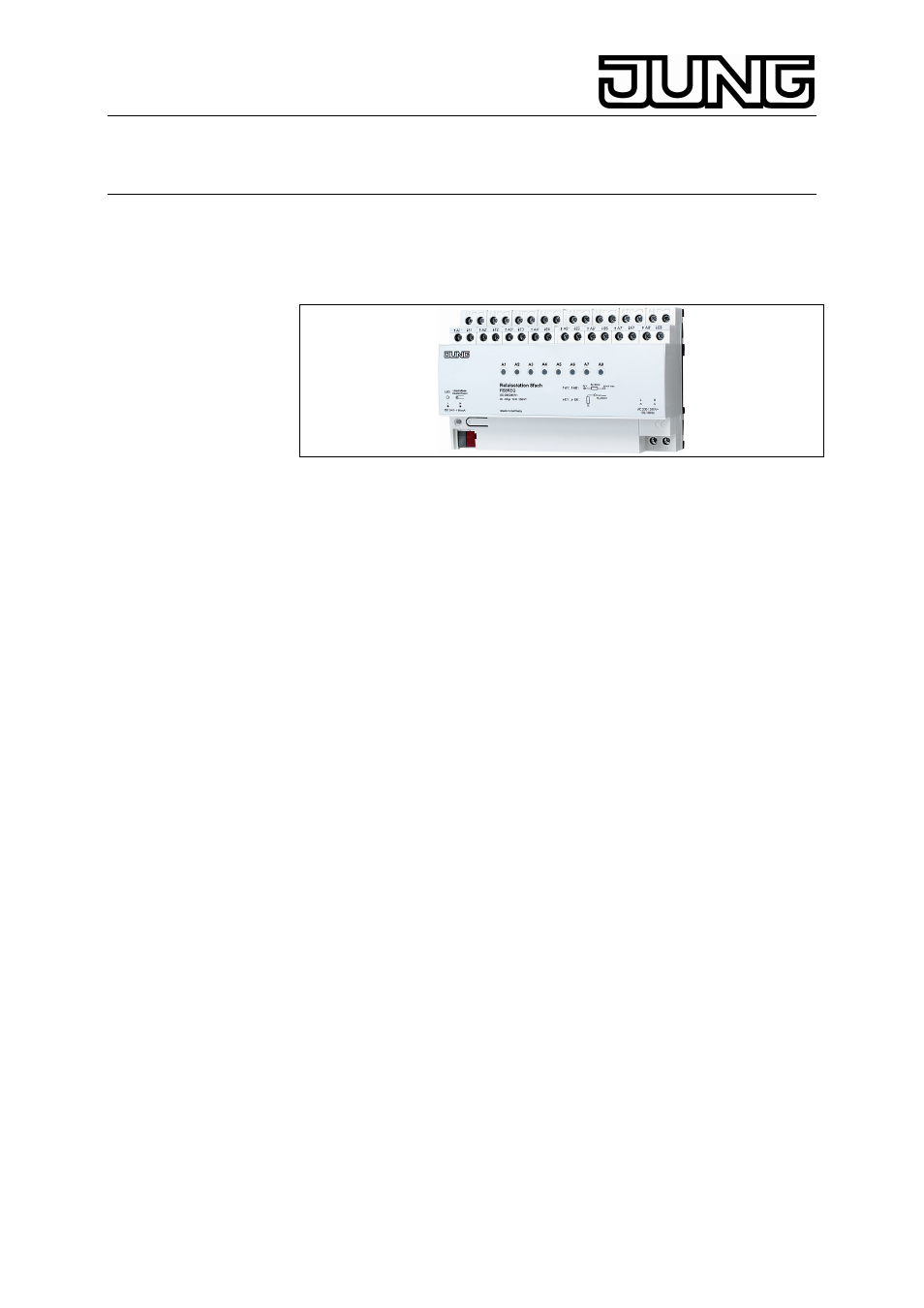

Die roten LED (1) der Relaisstation zeigen den Schaltzustand der Relais
an.
- Relaiskontakt geschlossen
LED leuchtet
- Relaiskontakt geöffnet LED aus
Stand: Apr-09 325 569 03
