JUNG SM1608 - Handbuch

Sensormodul
Art.-Nr.: SM 1608
V03
Sensormodul
Sicherheitshinweise
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft erfolgen.
Bei Nichtbeachtung der Installationshinweise können Schäden am Gerät, Brand oder andere Gefahren entste-
hen.
Anschluss des Sensormoduls ausschließlich an die Relais- oder Dimmstation Universal (kein Netzpotential!).
Zur Befestigung am Tragring ausschließlich die beiliegenden Kunststoffschrauben verwenden.
Die Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
Funktion
Bestimmungsgemäßer Gebrauch
• Bedienen von Verbrauchern, z. B. Licht ein/aus, Dimmen, Jalousien auf/ab, Abrufen und Abspeichern von Lichtsze-
nen etc.
• Anschluss an Relaisstation oder Dimmstation
• Einbau in Gerätedose nach DIN 49073
Produkteigenschaften
• Bis zu 16 Lastausgänge der Relais- oder Dimmstation ansteuerbar.
• Schalten, Tasten, Dimmen, Jalousie
• Lichtszenen: Bis zu 4 Lichtszenen je Bedienstelle sind frei konfigurierbar.
• Zentralfunktion: alle zugewiesenen Lastausgänge werden zentral ein-/ausgeschaltet.
• Freie Zuordnung der Sensorflächen zu den Lastausgängen, Zentralfunktionen und Lichtszenen
• Ändern der Einstellungen möglich
• LED als Rückmeldung und als Orientierungslicht nutzbar
• Rückmeldung der Schaltzustände auf alle angeschlossenen Sensormodule.
• Helligkeit der LED in 3 Stufen einstellbar (100%, 50%, aus).
• Bis zu 4 Sensormodule können an eine Relais-/Dimmstation auch mit parallel geschalteten Stationen angeschlos-
sen werden.
• Klonen: Übertragen eingestellter Zuordnungen auf ein anderes Sensormodul.
• Zuordnungen bleiben bei Netzausfall erhalten.
• Einfache Installation über 2-Drahtleitung.
• Beschriftbar mit dem JUNG Beschriftungstool.

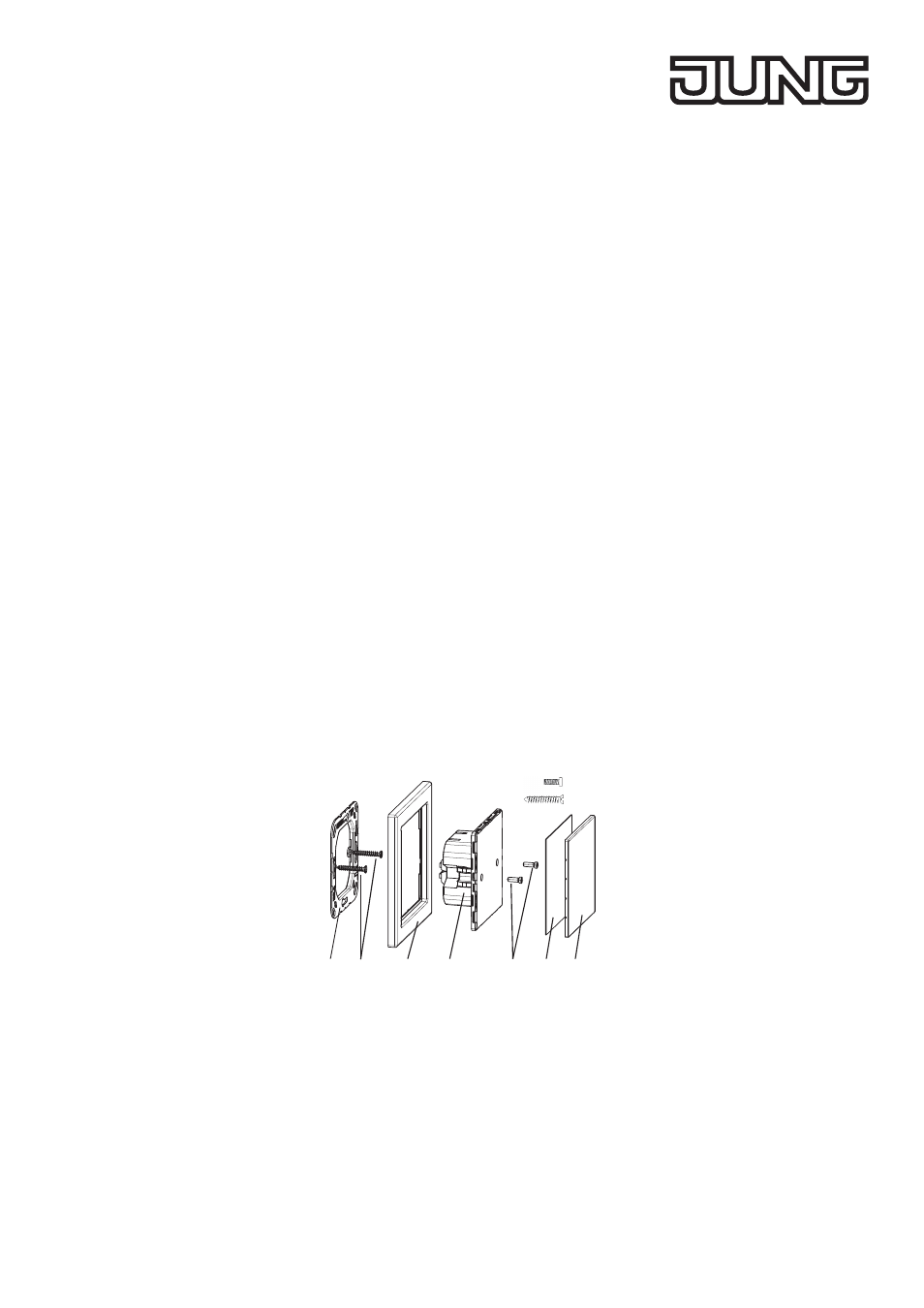

Geräteaufbau
2 x (5)
2 x (2)
(1) (2) (3) (4) (5) (6) (7)
Geräteaufbau
(1) Tragring
(2) Dosenschrauben
(3) Rahmen
(4) Sensormodul
(5) Kunststoffschrauben
(6) Einleger für Beschriftung
(7) Abdeckung
Bedienung
Bedienung erfolgt über Berührung der jeweiligen Sensorfläche (Taste).
Jalousie bedienen
• Jalousie fahren: Taste lang drücken
• Jalousie anhalten oder verstellen: Taste kurz drücken
