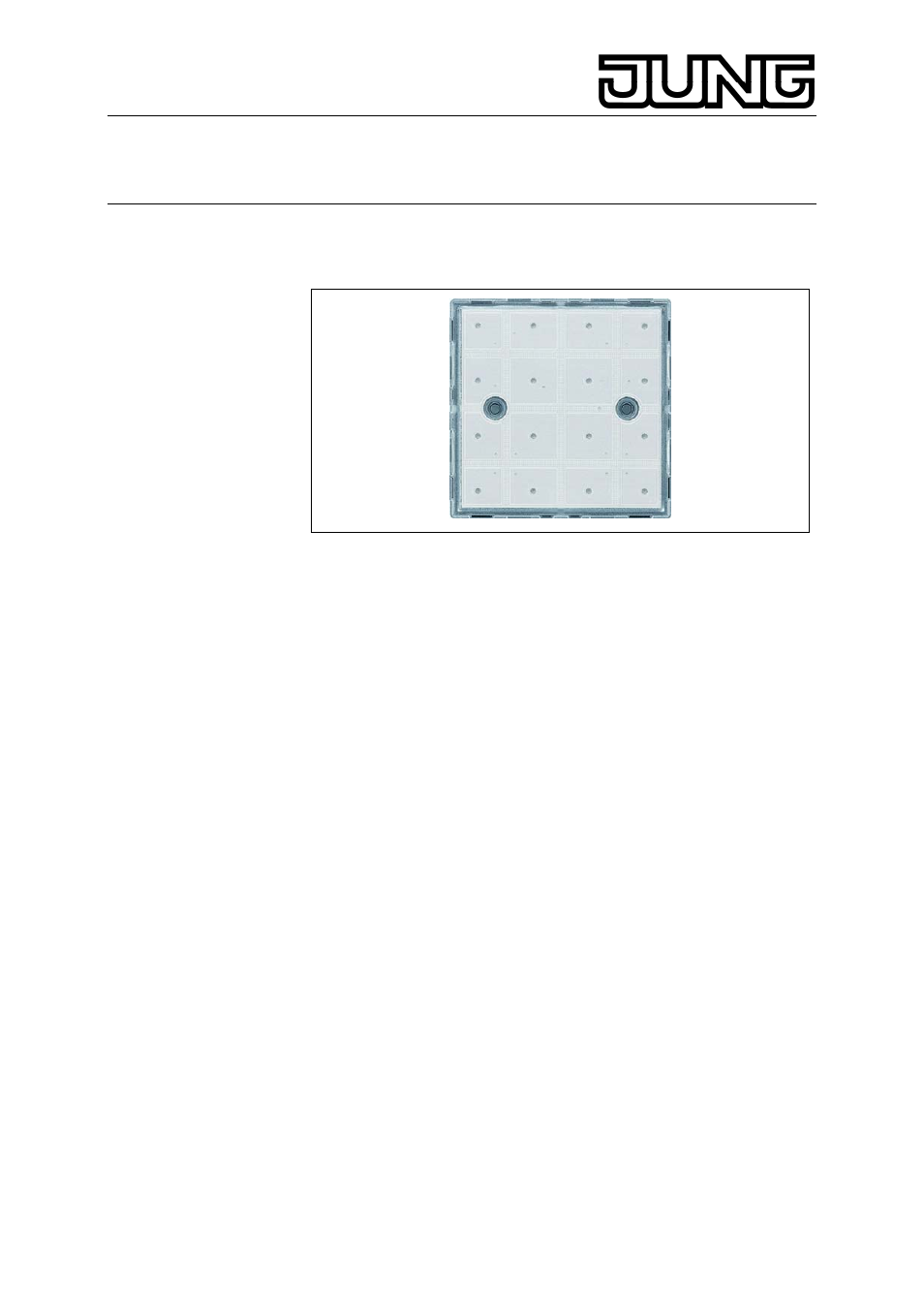

JUNG SM1608 - Handbuch

Licht-Management Sensormodul 8fach
Art.-Nr.: SM 1608
Stand: Okt-12 325 270 03
Bedienungsanleitung
Sensormodul 8fach
1. Sicherheitshinweise
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch
eine Elektrofachkraft erfolgen.
Bei Nichtbeachtung der Installationshinweise können Schäden am
Gerät, Brand oder andere Gefahren entstehen.
Anschluss des Sensor-Moduls ausschließlich an die Relais- oder
Dimmstation Universal (kein Netzpotential!).
Zur Befestigung am Tragring ausschließlich die beiliegenden
Kunststoffschrauben verwenden.
Die Anleitung ist Bestandteil des Produktes und muss beim
Endkunden verbleiben.
2. Funktion
2.1. Bestimmungsgemäßer Gebrauch
 zum Anschluss an die Relaisstation RS8REGHE und die
Dimmstation UDS4REGHE
2.2. Produkteigenschaften
 8 Lastausgänge der Relaisstation ansteuerbar:
Schalten, Tasten, Jalousie
 16 Lastausgänge ansteuerbar bei zwei parallel geschalteten
Relaisstationen
 4 Dimmkanäle der Dimmstation ansteuerbar
 8 Dimmkanäle ansteuerbar bei zwei parallel geschalteten
Dimmstationen
 Zentralfunktion: alle zugewiesenen Lastausgänge der Relaisstation
werden zentral angesteuert
 16 frei gruppierbare Sensorfelder mit blauen LEDs
 Programmierung ohne zusätzliche Hilfsmittel
 freie Zuordnung der Gruppen zu den Kanälen
 LEDs als Rückmeldung und Orientierungslicht nutzbar
