Zentrale Nebenstelle anschließen

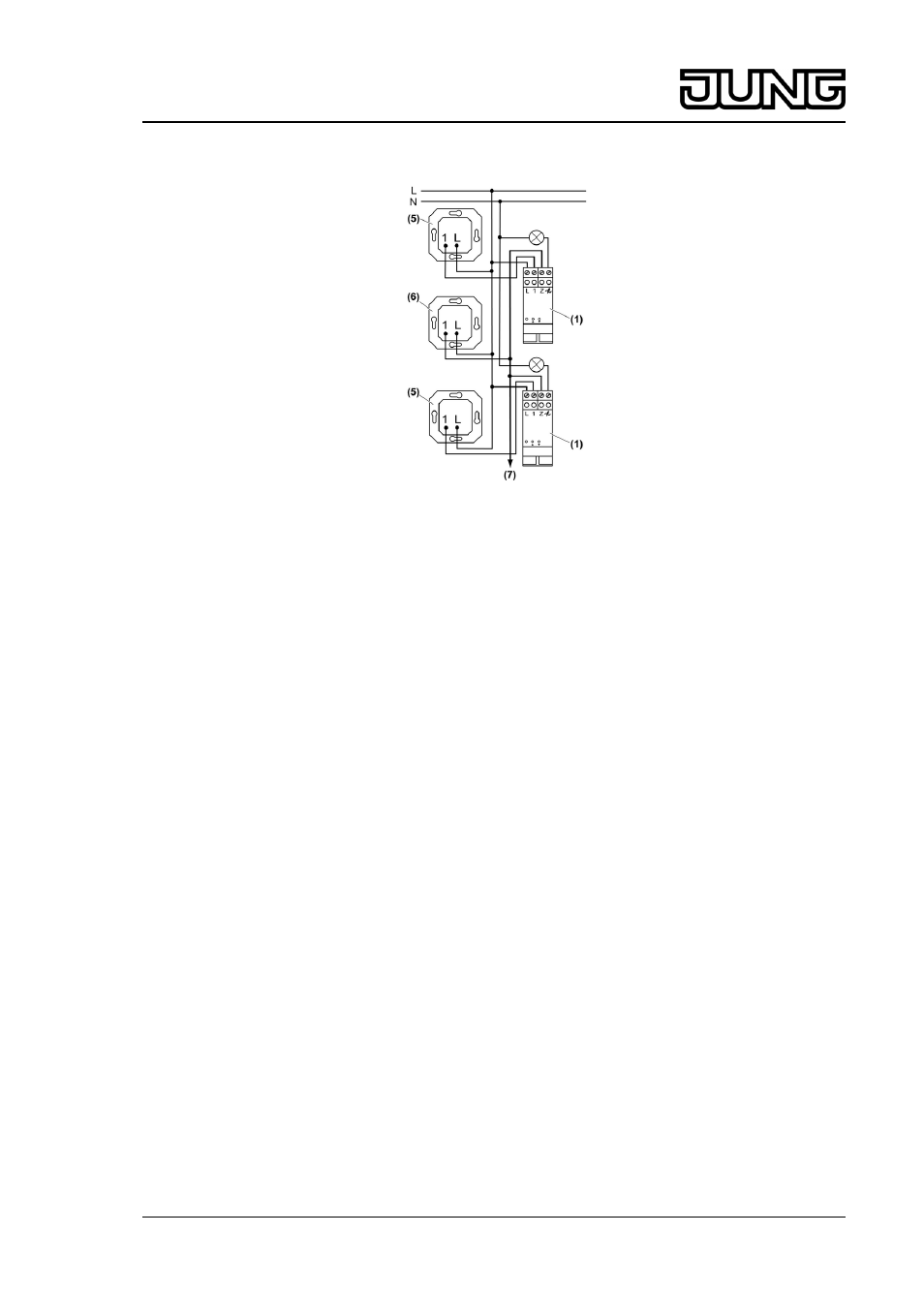

Bild 3: Anschlussplan zentrale Nebenstelle
i Als zentrale Nebenstelle (6) kann nur ein Nebenstellen-Einsatz 2-Draht (siehe Kapitel 6.3.
Zubehör) verwendet werden.
o Dimmer (1) lokale Nebenstellen (5) und zentrale Nebenstelle (6) gemäß Anschlussplan
anschließen (Bild 3).
i Bei Beleuchtungsanlagen mit einer Leistung von über 3500 W/VA, muss die Installation auf
zwei Leitungsschutzschalter mit gleichem Außenleiter aufgeteilt werden.
o Liefern mehrere Leitungsschutzschalter gefährliche Spannungen an Gerät oder Last, die
Leitungsschutzschalter koppeln oder mit einem Warnhinweis so beschriften, dass ein
Freischalten sichergestellt ist.
o Optional zentrale Nebenstelle an weitere Dimmer oder weitere zentrale Nebenstellen
anschließen (7) (Bild 3).
6 Anhang
6.1 Technische Daten
Nennspannung
AC 230 V ~
Netzfrequenz
50 / 60 Hz
Umgebungstemperatur
+5 ... +45 °C
Verlustleistung
5 W
Anschlussleistung bei 25 °C
i Leistungsangaben einschließlich Trafoverlustleistung.
i Induktive Trafos mit mindestens 85 % Nennlast betreiben.
i Bei ohmsch - induktiver Mischlast maximal 50 % Anteil ohmsche Last. Andernfalls kann es
zu falschem Einmessen des Dimmers kommen.
Glühlampen
50 ... 500 W
HV-Halogenlampen
50 ... 500 W
Tronic-Trafos
50 ... 500 W
Induktive Trafos
50 ... 500 VA
ohmsch-induktiv
50 ... 500 VA
ohmsch-kapazitiv
50 ... 500 W
kapazitiv-induktiv
nicht zulässig
Leistungsreduzierung
pro 5 °C Überschreitung von 45 °C
-15 %
Anschluss
eindrähtig
1,5 ... 4 mm²
5/7
82557123
J:0082557123
18.08.2010
Licht-Management
Universaldimmer REG 50-500 W
