Temperatur-Mangement Raumtemperaturregler
Art.-Nr.:TR231U, TR241U, TR236U, TR246U
..TR231PL.., TR236PL.., TR..231.., TR..241.., TR..236.., TR..246..

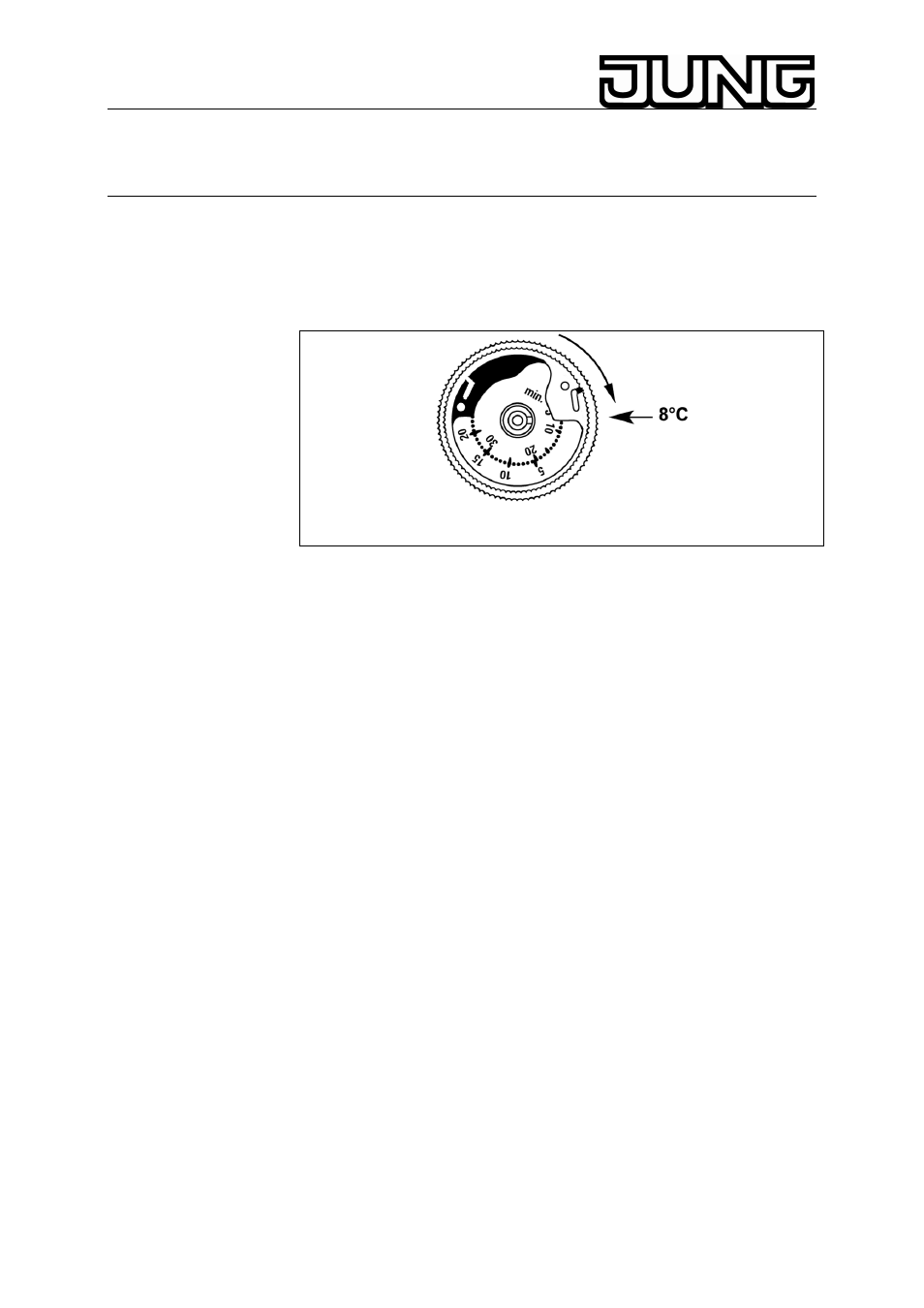

5. Blauen Einstellring auf min. Temperaturgrenze einstellen.
Beispiel: 8°C.
Drehen im Uhrzeigersinn.
Es gelten die inneren Zahlen der Skala!
Kugelschreiberspitze in Loch einsetzen und blauen Ring rechts
herum auf 8°C drehen (Min.-Skala). Siehe Abb.
h
.
Abb.
h
6. Einstellknopf
aufsetzen:
Dabei muss der Zeiger ungefähr auf die Mitte des neuen
Einstellbereiches zeigen (siehe Punkt 2).
Beispiel: ungefähr 15°C.
Skala zur Temperatureinstellung mit Merkziffern
1 = ca. 5°C
2 = ca. 10°C
3 = ca. 15°C
4 = ca. 20°C
5 = ca. 25°C
6 = ca. 30°C
7. Symbole
Aus
I Ein
☼ dauernd gewählte Temperatur
dauernd gewählte Absenktemperatur
über Zeitschaltuhr gesteuerte Umschaltung zwischen Tag- und
Nachttemperatur
