Seite 18
Temperatur-Management
Uhren-Thermostat-Display
Uhren-Thermostat-Einsatz
Art.-Nr.: UT 238 D, UT 238 E
18

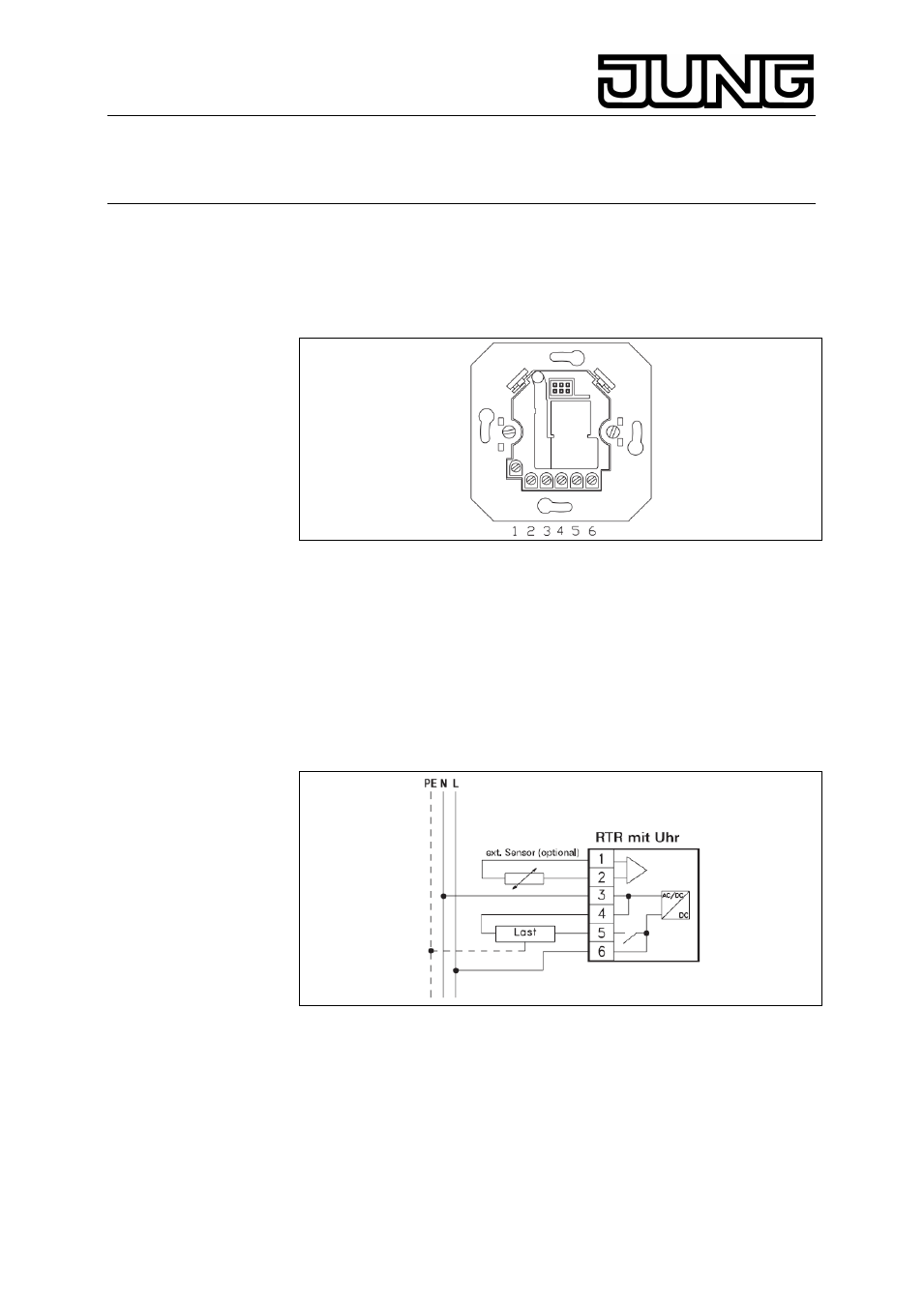

7. Elektrischer Anschluss
Alle Anschlussklemmen sind mit Schlitzschrauben für Schraubendreher-
Montage ausgestattet. Für die Arbeiten kann ein üblicher
Schraubendreher mit 3 mm Klinge eingesetzt werden:
Es sind 6 Klemmen für den Anschluss vorgesehen:
1 - externer Fühler
2 - externer Fühler
3 - N
4 - N
5 - L’ (Relaiskontakt potentialbehaftet)
6 - L
Durch zwei Anschlussmöglichkeiten des Neutralleiters (N) kann für jeden
Leiter eine separate Klemme verwendet werden.
7.1. Sicherheitsfunktion
Falscher Einsatz
Das Uhren-Thermostat-Display ist gegen ein versehentliches Aufsetzen
auf einen Einsatz aus dem Jalousie-Management-System geschützt.
Bei falschem Einsatz zeigt das Uhren-Thermostat-Display in der Anzeige
den Schriftzug FAIL blinkend an.
