Temperatur-Management
Raumtemperaturregler Standard mit Display TR D .. 231 ..
27.05.2014
5.1.2 Regler anschließen und montieren
(7)
(1)

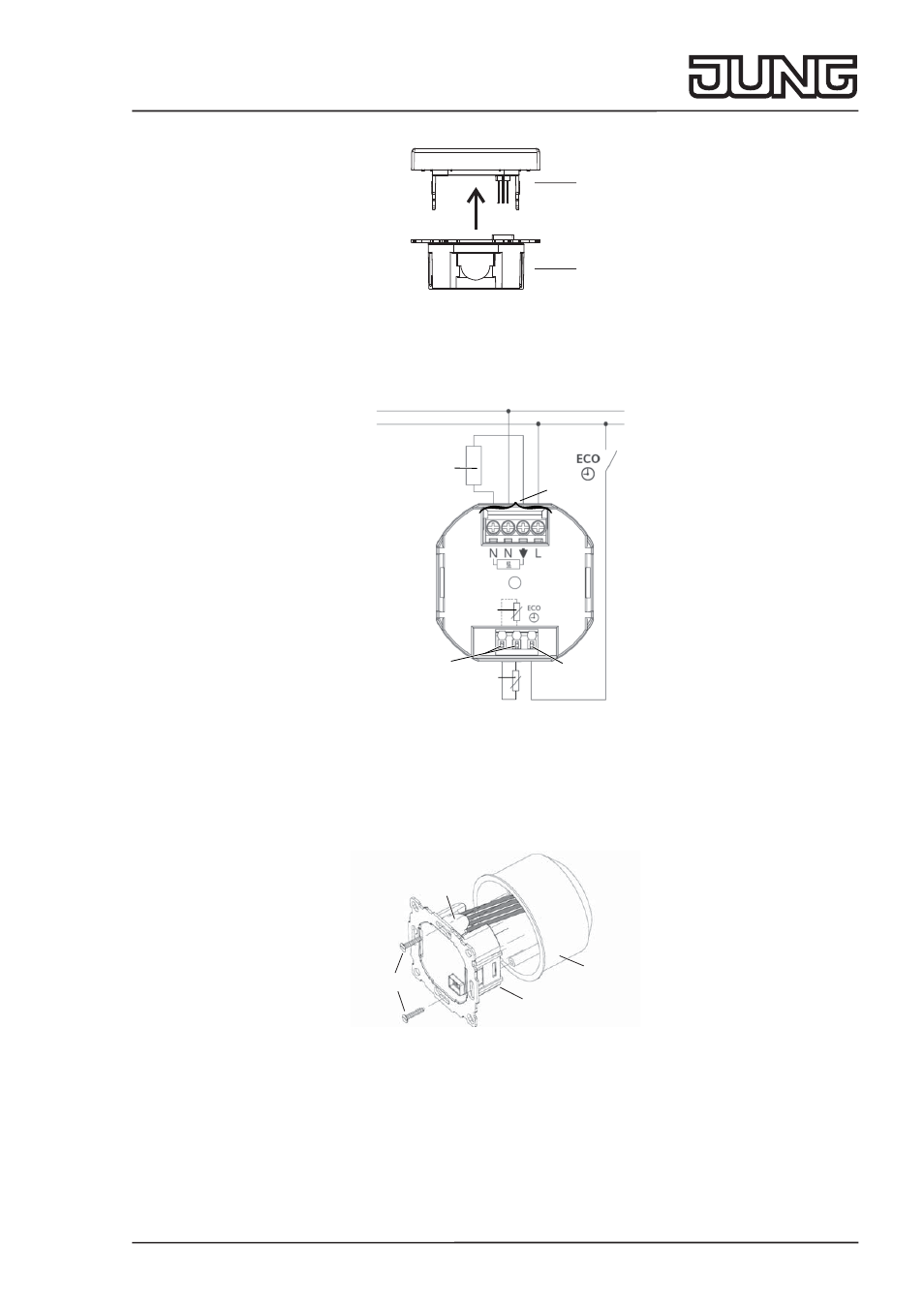

Bild 3: Bedienteil vom Einsatz abziehen
■
Bedienteil (1) vom Einsatz (7) abziehen.
■
Anschlussleitungen max. 8 mm abisolieren.
N
L
230 V~, 50 Hz
(17)
(18)
(19)
(20)
(24)
(25)
Bild 4: Anschlussplan
Die Anschlussklemmen (18) für Netz und Schaltstrom sind für massive oder fl exible Leiter mit
Querschnitten 1 bis 2,5 mm
2
ausgelegt.
■
Regler gemäß Anschlussplan anschließen (Bild 4).
■
Gegebenenfalls externen Fernfühler (20) anschließen (siehe 5.1.3 „Externen Fernfühler
anschließen“).
(7)
(22)
(23)
(21)
Bild 5: Montage
Montage des Temperaturreglers nur in nichtleitenden Kunststoff-Unterputzdosen Ø 60 mm!
■
Einsatz (7) in Gerätedose (22) ausrichten.
■
Einsatz mit Befestigungsschrauben (23) fi xieren. Einsatz so montieren, dass die Kunststoff-
zunge (21) als Isolation zur Befestigungsschraube wirkt (Bild 5).
