Temperatur-Management
Raumtemperaturregler Universal mit Display TR UD .. 231 ..
26.05.2014
5.1.3 Externen Fernfühler anschließen
Für die Regelverfahren „Fußbodentemperaturregler“ und „Raumtemperaturregler mit Begren-
zer“ ist ein externer Fernfühler erforderlich. Die Leitung des Fernfühlers führt Netzspannung und
kann mit geeigneten Leitungen auf 50 m verlängert werden. Um Signalstörungen zu vermeiden,
Leitung des Fernfühlers nicht zusammen mit Netzleitungen verlegen. Es empfi ehlt sich, den
Fernfühler in einem Schutzrohr zu verlegen.
■
Fernfühler gemäß Anschlussplan anschließen (Bild 4, Pos. (20)).
■
Zum Einführen und Entfernen der Anschlussleitung mit geeignetem Werkzeug die Lösetas-
te (Bild 4/7, Pos. (24)) eindrücken.
(24)

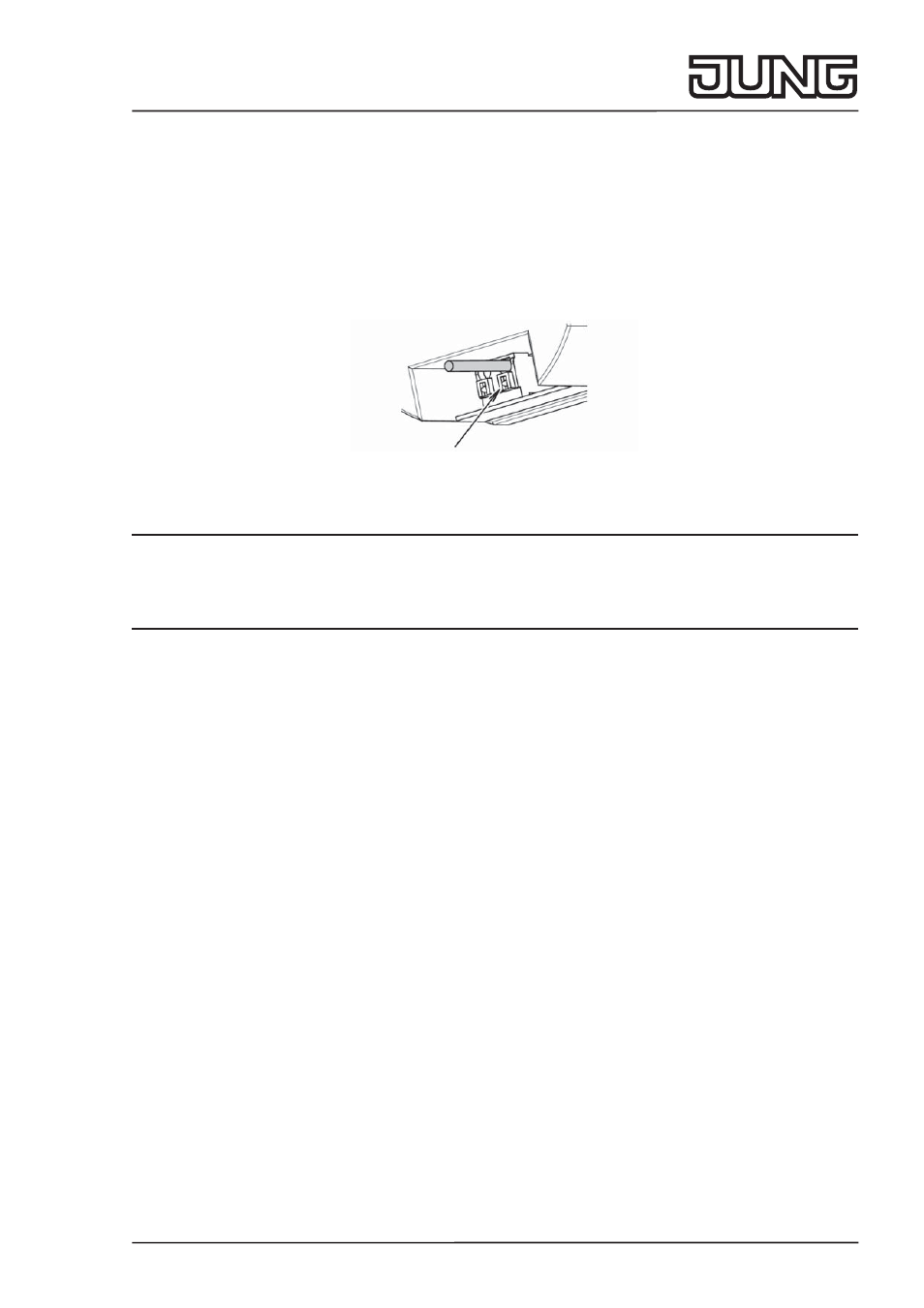

Bild 7: Klemme zum Anschluss des Fernfühlers
5.2 Inbetriebnahme
VORSICHT!
Fehlfunktion der Heizungsanlage bei fehlerhaften Einstellungen der Regelung.
Die Heizungsanlage kann beschädigt werden.
Einstellungen des Heizungssystems nur durch den Fachmann durchführen lassen.
Bei Inbetriebnahme des Reglers ist die Heizungsart einzustellen.
■
In der Grundanzeige
drücken.
In der Funktionsanzeige (8) erscheint kurz MENUE. Am unteren Displayrand wird ein Hilfe-
text als Laufschrift angezeigt.
■
Tasten
/
so oft drücken, bis INSTALLATEUR EINSTELLUNGEN angezeigt wird.
■
INSTALLATEUR EINSTELLUNGEN auswählen mit
.
CODE wird angezeigt, und die Codeziffer 0 blinkt.
■
Mit
/
Codeziffer 7 auswählen und mit
bestätigen.
H1 und der Lauftext ART HEIZUNG wird angezeigt.
■
drücken.
RAUM
ist voreingestellt. Beim Wechsel der Heizungsart werden alle Benutzer- und Installateur-
Einstellungen auf die Werkseinstellung zurückgesetzt.
■
Mit
/
die gewünschte Heizungsart einstellen und mit
bestätigen.
Die Heizungsart ist eingestellt.
Weitere Einstellungen unter 5.3 „Installateur-Einstellungen“.
