Sonnen-Wind-Wächter
Art.-Nr.: AR 04

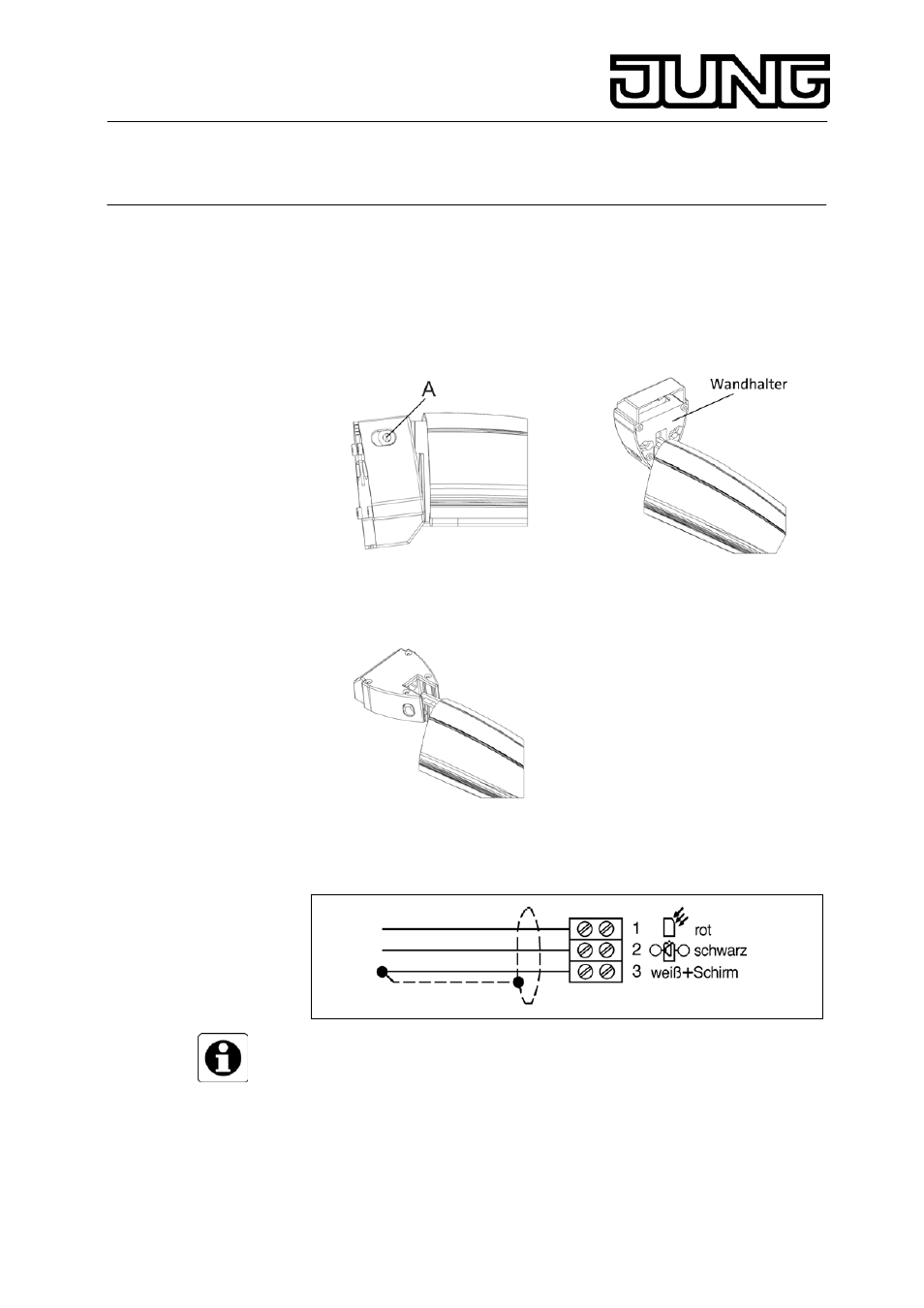

4 Befestigungsmöglichkeiten
Der Wandhalter lässt sich zum Befestigen von –5° bis zu 180° schwenken.
Nach Einstellung der Position ist diese gegen Verstellung zu sichern
(Schraube A).
Wandhalter um 180° geschwenkt
Wandhalter um 90° geschwenkt,
Abdeckung oben
5 Anschluss und Montage
1. Schließen Sie den Wächter wie folgt an:
Hinweis: Die Anschlussleitungen zum Lichtaufnehmer und zum Wind-
wächter müssen immer als abgeschirmte Leitung ausgeführt
werden. Entweder eine getrennte 2-adrige Leitung oder eine
4-adrige gemeinsame Leitung (Empfehlung JY-ST-Y 2x2x0,6)
2. Verschrauben Sie den Deckel.
3. Stellen Sie die Position ein.
4. Ziehen Sie die Schraube A an.
