2) AUFBAUANLEITUNG
Vorsicht
Lesen Sie sich vor der Montage die komplette Aufbauanleitung durch und stellen Sie sicher, dass
mindestens 2 oder mehr Personen für den Aufbau zur Verfügung stehen.
Beim Aufbau und Transport des CL36 sollten Sie darauf achten, dass Sie sich nicht die Finger einklemmen
und das Ihnen das Instrument nicht auf den Fuß fällt.
Vergewissern Sie sich vor dem Aufbau des CL36 darüber, dass alle Teile vollständig vorhanden sind.
Für den Zusammenbau benötigen Sie einen Kreuzschraubendreher (+). Dieser ist nicht im Lieferumfang
enthalten.
Um Kratzer am Gehäuse während des Aufbaus zu vermeiden, sollten Sie harte Untergründe mit einem Handtuch
oder einer Decke abdecken.

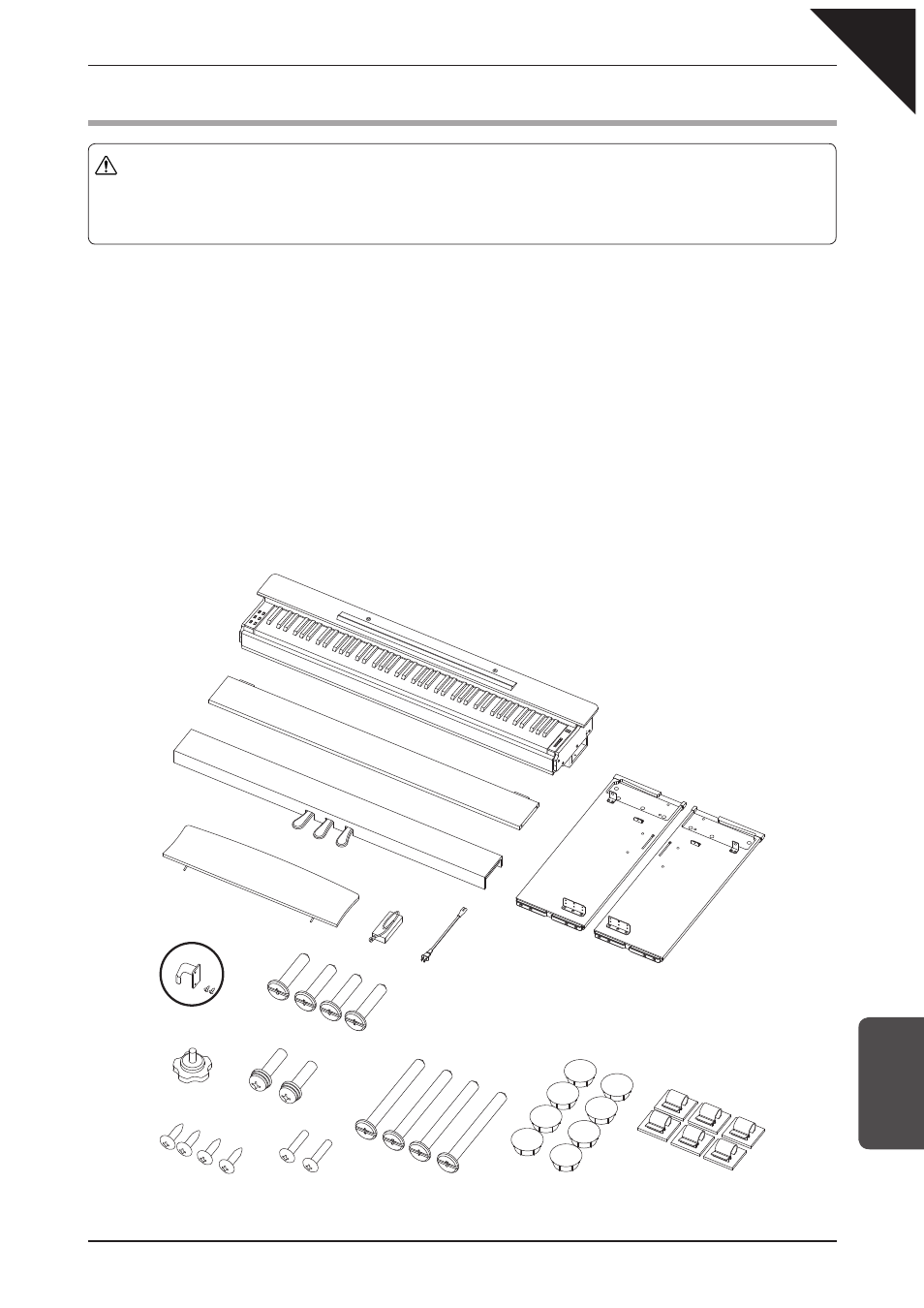

BEILIEGENDE TEILE
Spieltisch (A) .................................... 1 Stk. Rückwand
(B)
...................................1 Stk.
Pedaleinheit (C) ................................ 1 Stk.
Unteres Seitenteil (Links/Rechts) (D) ...2 Stk.
Notenpult (E) .................................... 1 Stk. Netzadapter
(F)
................................1 Stk.
Netzkabel (G) ................................... 1 Stk.
Hopfhörerhalter Set (h) .....................1 Stk.
Einstellschraube (j) ........................... 1 Stk.
Gewindeschrauben (k) (4x16) ..........4 Stk.
Gewindeschrauben (m) (4x20) ......... 2 Stk.
Gewindeschrauben (n) (6x25) ..........2 Stk.
Abdeckkappen (o) ............................ 8 Stk.
Gewindeschrauben (p) (6x30) ..........4 Stk.
Gewindeschrauben (q) (6x60) .......... 4 Stk. Kabelhalterung
(r)
.............................6 Stk.
(A)
(D)
(B)
(C)
(E)
(m)
(F)
(G)
Links
Rechts
(k)
(n)
(p)
(j)
(q)
(h)
(r)
(o)
