kommen im Gehäuse versenkt. Adapter in den
Blitzschuh der Kamera schieben. Rändelmutter
des Adapters bis zum Anschlag gegen das
Kameragehäuse drehen und den Adapter damit
klemmen. Bei Kameragehäusen, die kein
Sicherungsloch aufweisen, versenkt sich der
federgelagerte Sicherungsstift im Adapterge-
häuse, damit die Oberfläche nicht beschädigt
wird.
2. Einschalten und Blitzen

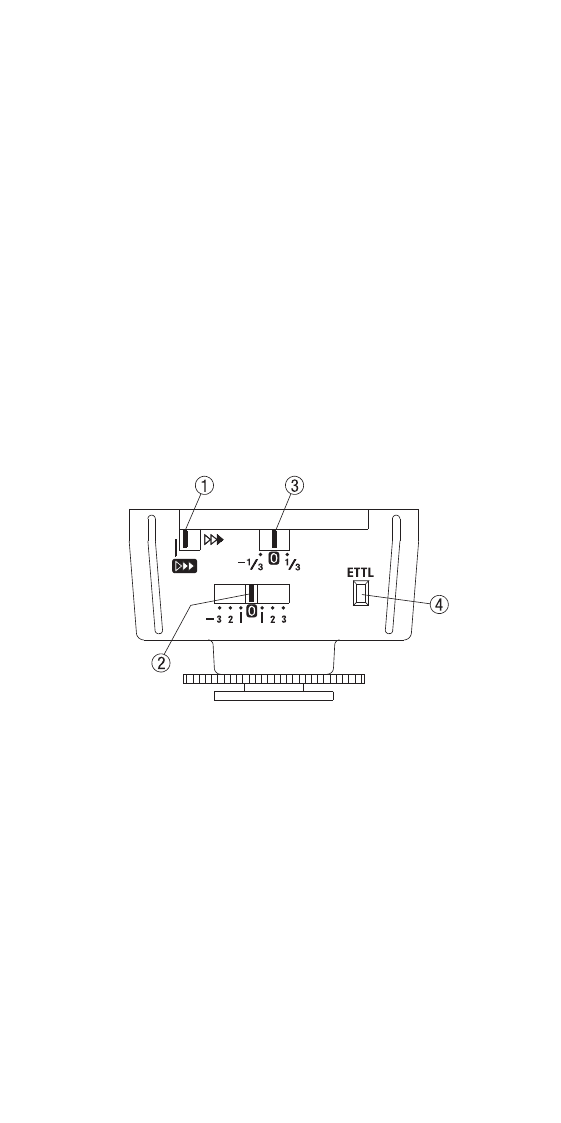

Ansicht des Adapters SCA 3102:
Die Schalter befinden sich hinter einer Klap-
pe die mit dem Fingernagel geöffnet werden
kann.
Beim Betrieb des Adapters 3102 mit einem
mecablitz 44 MZ-2, 45 CL-4 digital, 54 MZ-...,
70 MZ-... oder 76 MZ-5 sind die Schalterstel-
lungen und die Anzeige
ብ am Adapter
bedeutungslos.
Die Abbildung zeigt die Schalterstellung für
die Normalposition (Auslieferungszustand).
SCA 3102-A
5
