NIStune Type 3 - Handbuch (Seite 8)

Type 3 Hardware Installation Manual Page 7 of 10

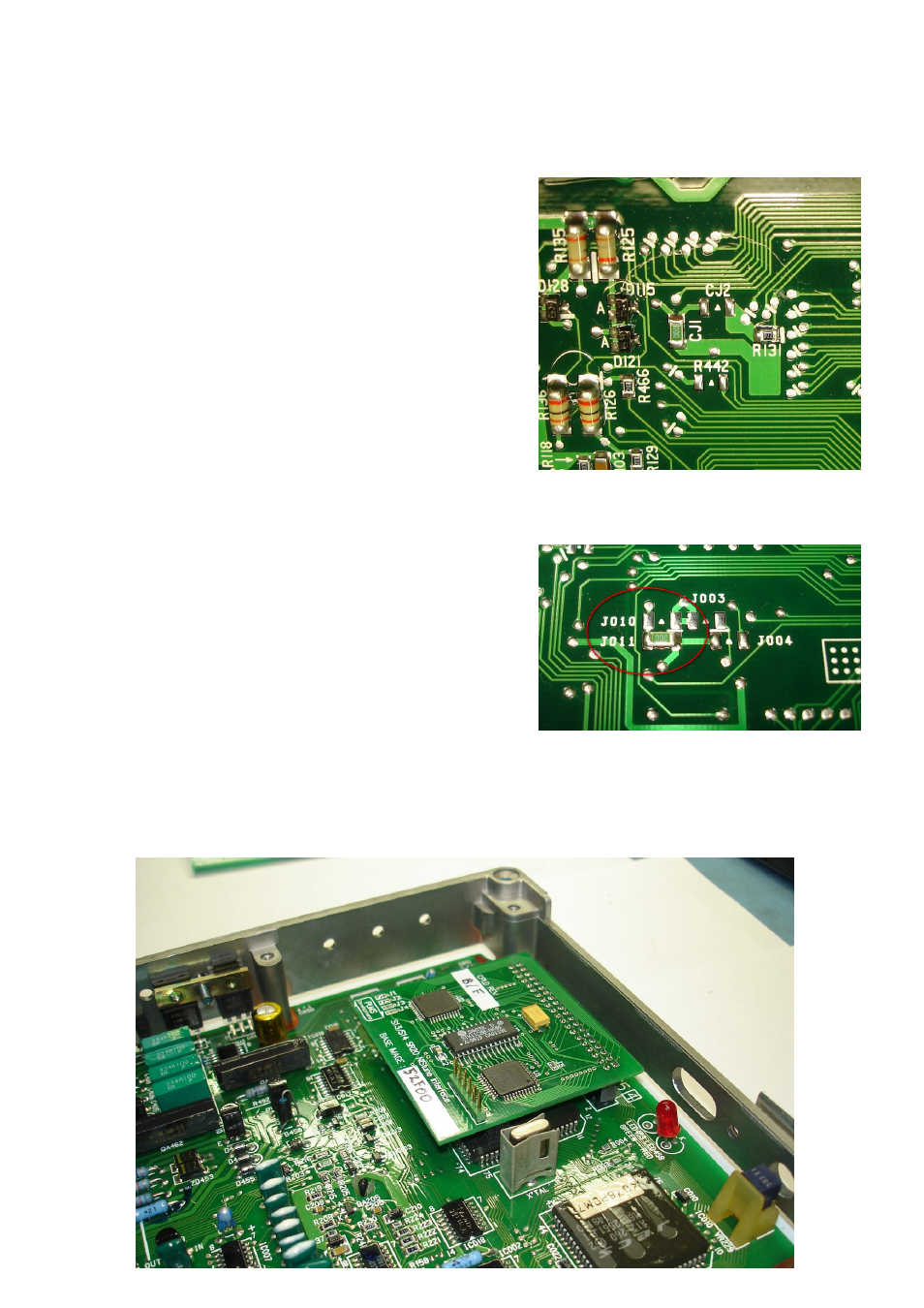

2. Ändern der Jumper-Einstellungen
Die Jumper werden benutzt um dem Mikroprozessor des Steuergerätes mitzuteilen ob er die internen
original Programmdaten (direkt aus dem Speicher des Prozessors oder aus einem Speicherchip auf der
Steuergeräteplatine) oder das Programm welches im NIStune Board enthalten ist, abzuarbeiten.
Für die folgenden Fahrzeuge wird der Jumper mit der
Bezeichnung CJ1 auf die Position CJ2 umgelötet.
Er befindet sich auf der Rückseite der Steuergeräte-
platine.
Dies gilt für folgende Fahrzeuge:
S13 Silvia (SR20DE,DET)
S13 200SX (KA24DE)
U12 Bluebird (SR20)
U13 Bluebird (SR20)
S14 Silvia (SR20DE,DET)
S14 200SX (KA24DE)
N14 Pulsar (SR18DE, SR20DE)
Z32 Fairlady 300ZX (VG30DETT) [neuere Modelle]
Bei Steuergeräten vom S14 ändern sie den mit J011
bezeichneten Jumper auf die Position J010
3. NIStune Board ins Steuergerät einsetzen
Vergewissern sie sich das die Kontakte des NIStune Boards mit der Stiftleiste im Steuergerät übereinstimmen.
Stecken sie das Board auf. Wenden sie keine Gewalt an. Sie könnten sonst die Pins beschädigen.
