Posiflex CR-4000 Series - Handbuch (Seite 6)

Teil 6
INSTALLATION

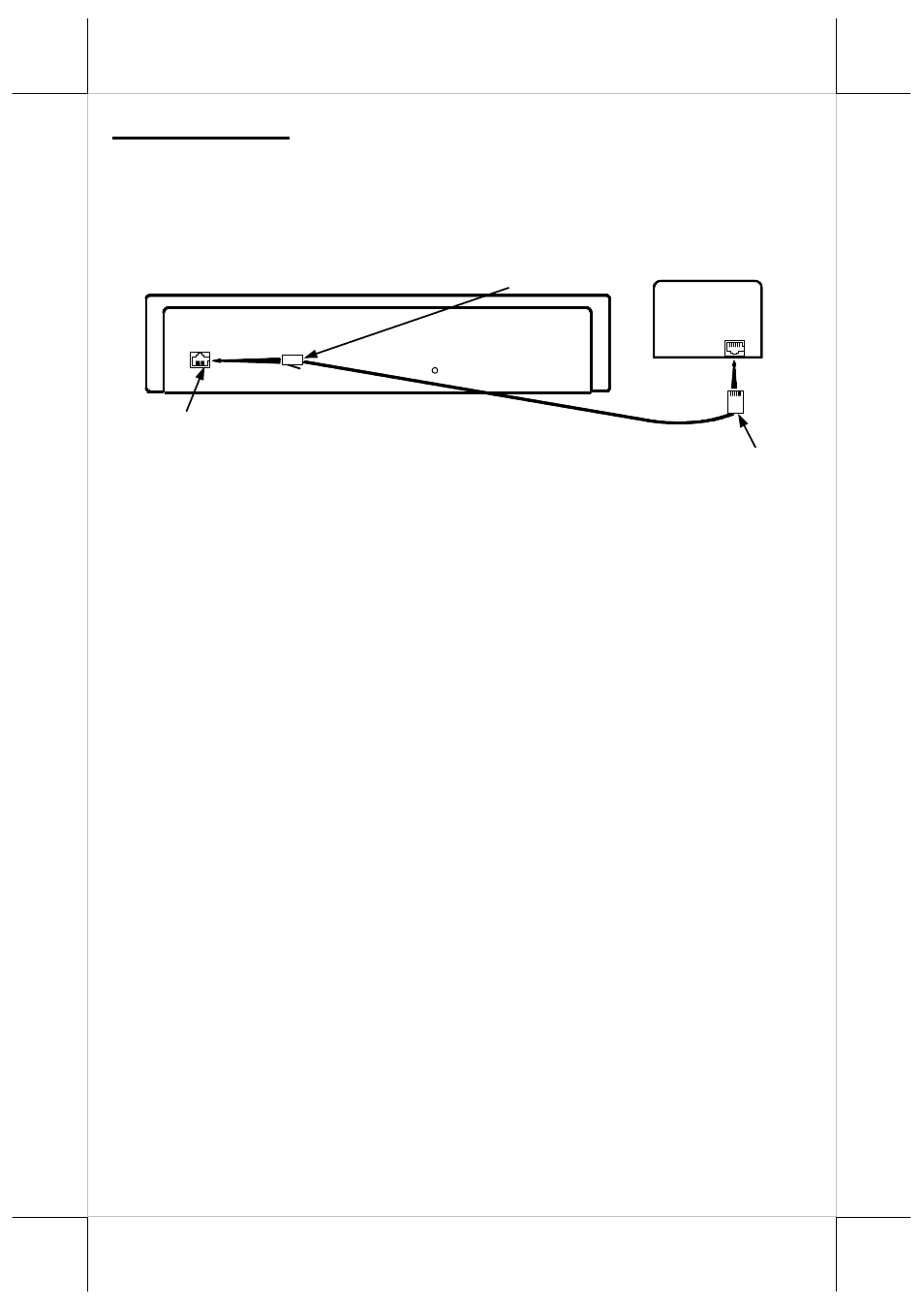

CR-4000 / 4020 / 4100 / 4210 / 6210 Verbinden Sie die Lade wie unten gezeigt
mit dem
POS-System/Drucker:
CR-4001 / 4101 / 4211
1). Verbinden Sie den seriellen Eingangsport der Lade mit dem COM-Port
am Computer. Verbinden Sie den Netzteilausgang mit der
Stromeingangsbuchse.
2). An den seriellen Ausgangsport dürfen keine anderen RS-232C-Geräte
angeschlossen werden.
3). Setzen Sie Position 3 von S2 auf AUS und Position 4 von S2 auf EIN.
Beachten Sie hierzu die Abbildung der Rückblende.
CR-4002 / 4102 / 4212
1). Verbinden Sie den seriellen Eingangsport der Lade mit dem COM-Port
am Computer. Verbinden Sie den Netzteilausgang mit der
Stromeingangsbuchse.
2). Andere RS-232C-Geräte können bei Bedarf an den seriellen
Ausgangsport angeschlossen werden, sofern der Sicherheitscode keine
Auswirkungen auf das jeweilige RS-232C-Gerät hat.
3). Setzen Sie Position 3 von S2 auf EIN und Position 4 von S2 auf AUS.
Stellen Sie S1 für den Sicherheitscode ein, um die Kassenlade zu
öffnen. Beim normalen Gebrauch sollte der Sicherheitscode eine nicht
anzeigbare
ASCII-Zeichenfolge sein, beispielsweise eine
Hexadezimalzahl zwischen 01 und 1F. Beachten Sie hierzu die
Abbildung der Rückblende unten.
CR-4003 / 4103 / 4213
1). Verbinden Sie den parallelen Eingangsport der Lade mit dem LTP-Port
am Computer. Verbinden Sie den Netzteilausgang mit der
Stromeingangsbuchse.
2). Andere Parallelgeräte können bei Bedarf an den parallelen
Ausgangsport angeschlossen werden, sofern der Sicherheitscode keine
Auswirkungen auf das jeweilige Parallelgerät hat.
6P-Telefonstecker
KASSENLADE
mit Druckerschnittstelle
8P-Telefonbuchse
8P-Telefonstecker
Ausgang
an Lade
POS-System oder
Drucker
Masse
Rückansicht
Steuersignaleingang
