IV.
ANWENDUNG
A.
AUFBAU DER TASTATUR
Die Oberfläche dieser Tastatur besteht aus drei Teilen (siehe Abb. 4-1). Oben
rechts befindet sich ein 6-Positionen-Drehschlüsselbereich, während der
Großteil der Gesamtfläche von einer 15x6-Matrix aus Drucktasten
eingenommen wird; ein Steckplatz in der Nähe der rechten Kante dient für den
Magnetstreifenleser der Modelle -M2, -M3, -MJ.
Im rechteckigen Bereich oben rechts befinden sich ein elektronischer
6-Positionen-Schlüssel und zwei LEDs. Die obere LED ist die Betriebsanzeige,
darunter befindet sich die MSR-Anzeige (nur bei KB-6600). Der elektronische
6-Positionen-Schlüssel kann in eine der folgenden 6 Positionen gedreht werden:
LP, L0, L1, L2, L3 und L4. Nur in den Positionen L0 und 1 kann er aus dem
Schalter entnommen werden. Dieser elektronische Schlüssel hat drei
Funktionen: Wenn der Schlüssel in Position L0 gedreht (und herausgezogen)
wird, wird die gesamte Tastaturausgabe hardwareseitig blockiert; dies ist eine
Sicherheitsmaßnahme. Die Tastatur sendet einen programmierbaren
Antwortcode zur Endposition des elektronischen 6-Positionen-Schlüssels an
den Host-Computer, wenn der Schlüssel für eine programmierbare
Verzögerungszeit in eine neue Position gedreht wird oder der Host-Computer
einen bestimmten Anfragebefehl an die Tastatur sendet. Die Position des
elektronischen Schlüssels bestimmt, welche Seite der Tastenbelegungstabelle
auf die 84 Drucktasten angewandt wird; auf verschiedenen Seiten kann so die
Definition einer Taste vollkommen unterschiedlich programmiert werden, was
einen sofortigen Menüwechsel erlaubt.
Der drehbare elektronische Schlüsselschalter wird mit 4 Schlüsseln ausgeliefert,
die jeweils mit „PRG“, „REG“, „Z“ und „GT“ markiert sind. Der Wirkungsbereich
der vier Schlüssel geht aus der folgenden Tabelle und der Abbildung hervor
(siehe Abb. 4-2).
6-Positionen-Schlüssel
6-Positionen-Schlüsselschalter
15 x 6 Drucktasten
MSR-Steckplatz
MSR-Anzeige (nur bei der KB-6600)
Betriebs-LED

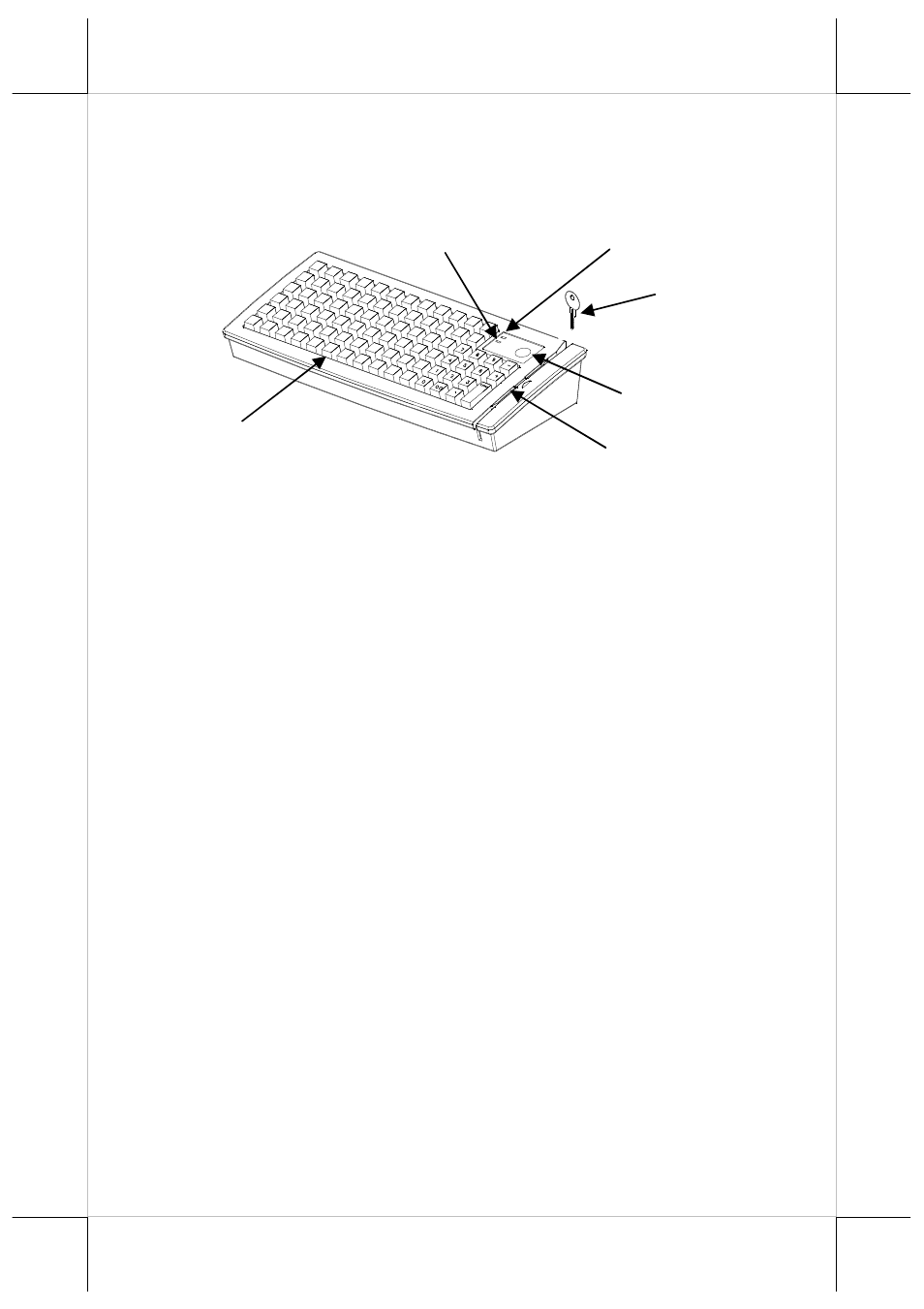

Abb. 4-1
