Seite 2
Seite 2 / 3
Aufzeichnungsmethode
F
2
F (FM)
Aufzeichnungsdichte
210 BPI
75 BPI
210 BPI
75 BPI
210 BPI
Aufzeichnungskapazität
Zeichen/Bit
79 / 7
40 / 5
107 / 5
40 / 5
72 / 7
Hinweis: Die Standards AAMVA und CA DMV werden von 3-spurigen ISO-Modellen unterstützt
Abmessungen: 14,5 cm (L) X 4,6 cm (B) X 3,4 cm (H)
Gewicht: 490 g
LED: zweifarbig -- Grün bei Leseerfolg oder Lesebereitschaft
Rot bei fehlgeschlagenem Lesevorgang
Nennspannung: 5 V DC
Nennstrom: 100 mA max.

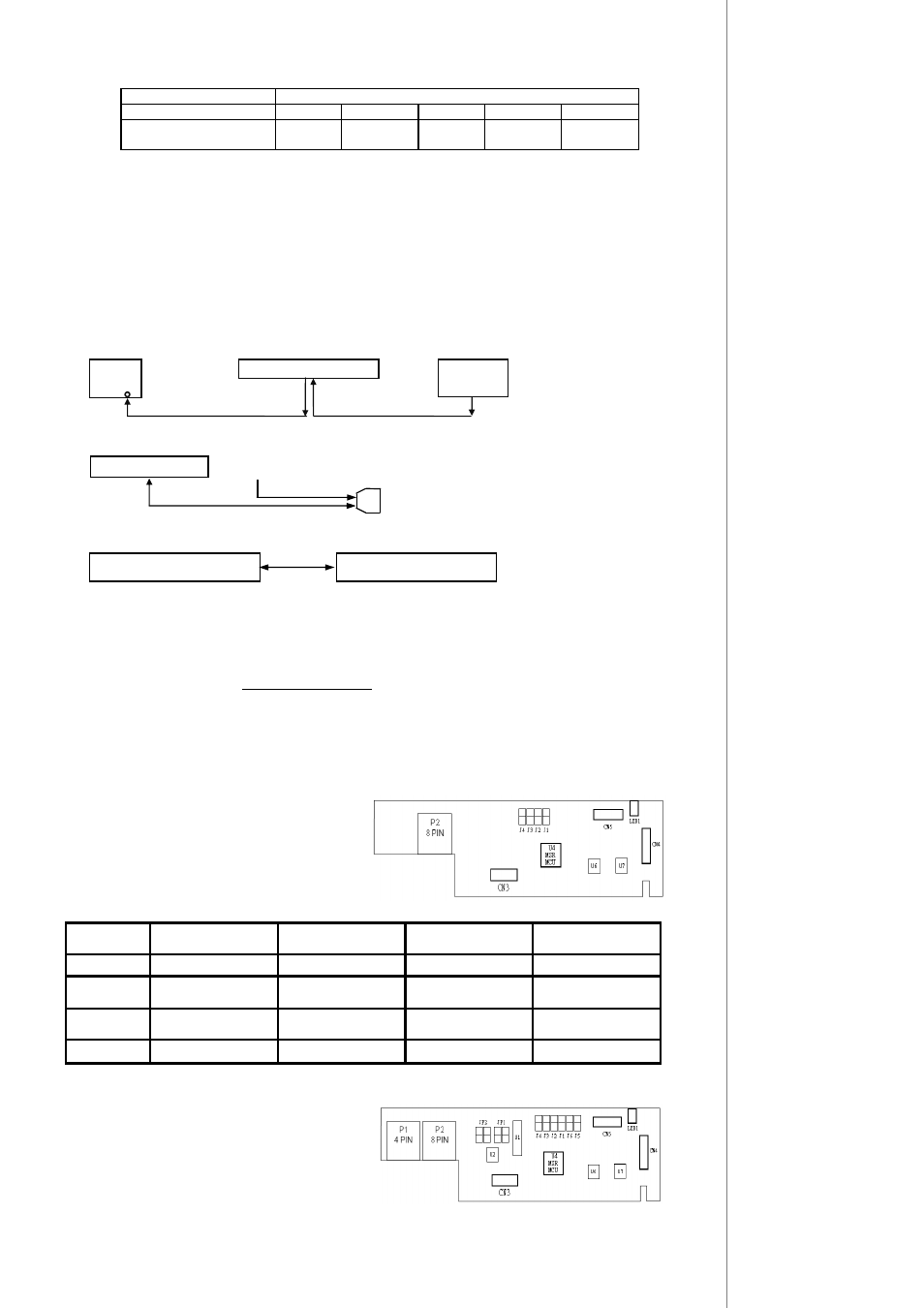

IV.
LEITFADEN ZU KABELVERBINDUNGEN
Kabelverbindung bei TASTATUR-WEDGE-Modellen
Kabelverbindung bei Modellen mit RS-232-Schnittstelle
Kabelverbindung bei Modellen mit USB-Schnittstelle
V.
EINSTELLBARE PARAMETER
Einige Parameter im Ausleseformat der Modellreihe MR2100/MR2200 sind bei der PS/2-
Tastaturschnittstelle und der USB-Schnittstelle durch die Software steuerbar, die von unserer Webseite
heruntergeladen werden kann: http://www.posiflex.com. PS/2- und USB-Modelle speichern ihre Parameter
nach dem Ausschalten. Es ist auch möglich, einige Parameter anstatt durch Software anhand von
Hardwaremodifikationen zu verändern, wie unten beschrieben. Bitte beachten Sie, dass die einzelnen
Spuraktivierungen, auf die im Folgenden verwiesen wird, nur dann gelten, wenn die Spur vom physischen
Lesekopf tatsächlich unterstützt wird.
Jumper-Einstellung für ISO und JIS2 im USB-Modus
(1). P2 : Verbunden mit USB-Kabel
(2). CN3 : ISP (MCU-Firmware-Aktualisierung)
(3). CN4 / CN5 :
ISO-Magnetstreifenleser (Im
„USB-Tastatur-Modus“ oder im „HID-
Modus“ verwenden)
(4). CN4 / CN5 :
JIS2-Magnetstreifenleser (Nur im
„USB-Tastatur-Modus“ verwenden)
Jumper-Einstellung:
Jumper-
Position
J1
J2
J3
J4
Funktion
ALT-Num
Num-Lock
USB-Klasse
Boot-Protokoll
Geöffnet
Aktivieren
Num-Lock-
Tastencode senden
Lieferantenklasse für
Linux oder WinCE
Boot-Protokoll für
DOS 6.22
Geschlossen
Deaktivieren
Nicht zutr.
HID-Klasse für
Windows
Nicht-Boot-Protokoll
für Windows
Standard
Schließen
Schließen
Schließen
Schließen
Jumper-Einstellung für ISO im PS/2- und RS-232-Modus
RS-232-Modus:
(1). P1 : Nicht verbunden.
(2). P2 : Kabel verbunden mit MB (Com-Port) und
Stromnetz: 5 V.
(3). CN3 : ISP (MCU-Firmware-Aktualisierung)
(4). CN4 / CN5 :
ISO-Magnetstreifenleser/JIS2
MR2100/MR2200
PC-
Tastatur
PC
6-poliger Mini-DIN-
Stecker
6-polige Mini-DIN-
Buchse
Tastatur
eingang
PC-USB-Port oder USB-
Hub
MR2100/MR2200
MR2100/MR2200
2,5/5,5-Gleichspannungsstecker vom Netzteil
9-polige D-Sub-Buchse an
COM-Port
