6

Elektrischer Anschluss

Elektrisches Schaltschema

A2517-160

A

B

C

2

1

4

3

5

6

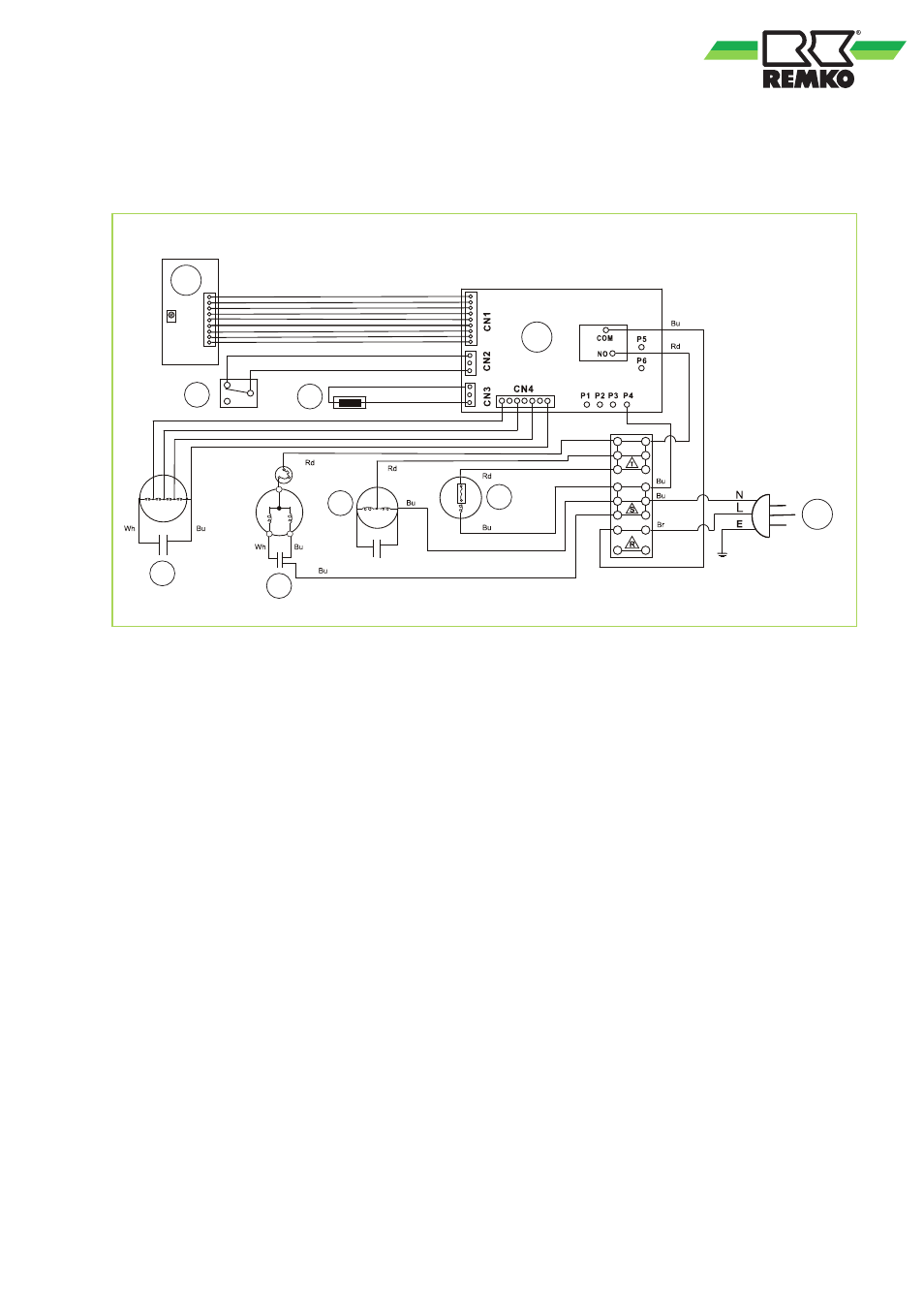

Abb. 14: Elektrisches Schaltschema

A:

Netzplatine

B:

Steuerplatine Bedientableau

C:

Netzstecker

1:

Mikroschalter (Reservoir)

2:

Temperatursensor Umluft

3:

Verdampferventilator

4:

Kompressor

5:

Verflüssigerventilator

6:

Kondensatmotor

Farbcode:

Br:

Braun

Bu:

Blau

Rd:

Rot

Wh:

Weiß

Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten

15
