REMKO KWT 200 DC - Handbuch (Seite 18)

Montageschablone
2
A
4
1
230
100
129 150 50 150 159 50
158
Ø 162
218
300
Ø 162
Ø 35
839
B
3
5

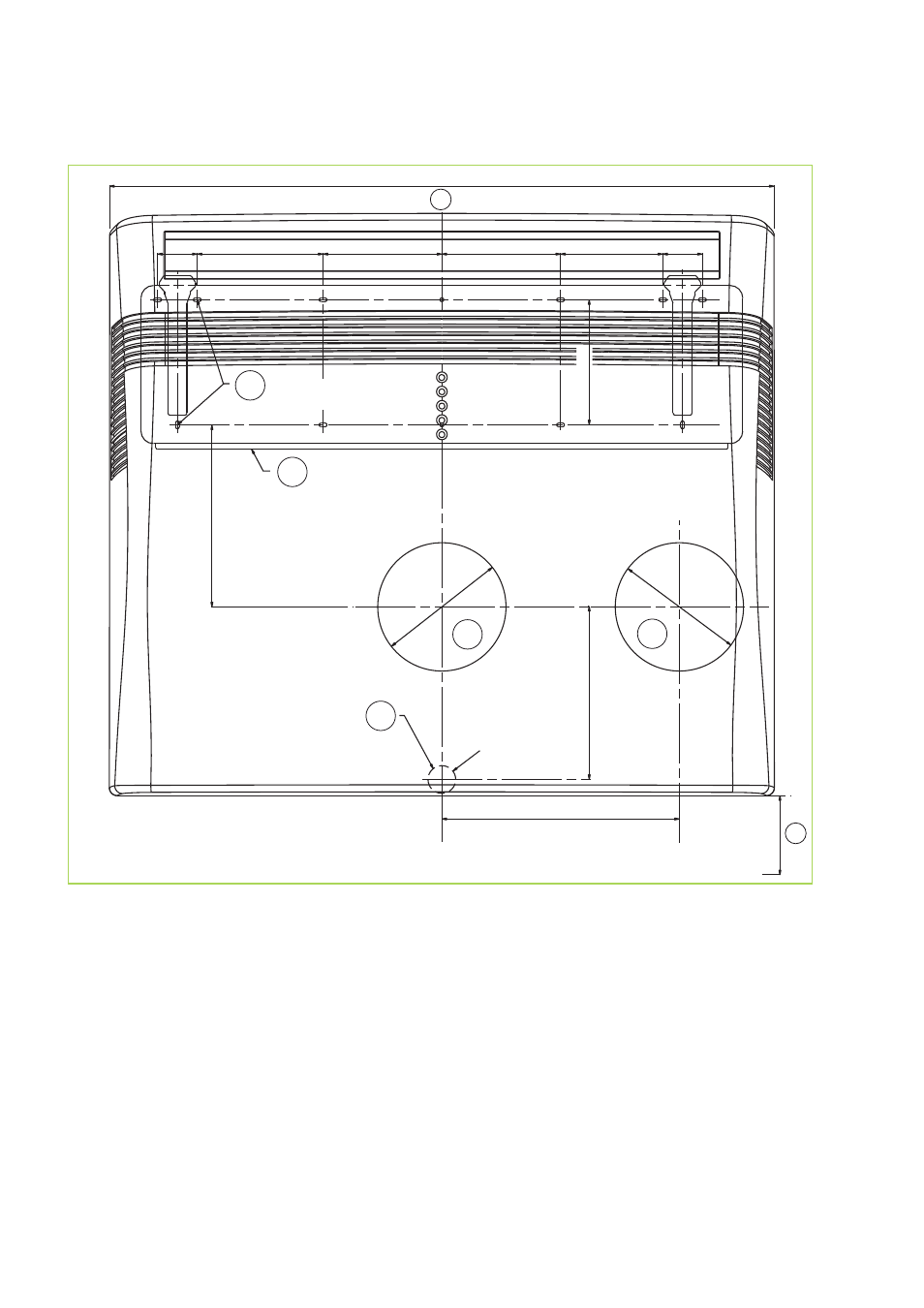

Abb. 11: Montageschablone (im Lieferumfang enthalten)
A: Gesamtbreite
B: Mindestabstand zum Boden
1: Montageschiene
2: Bohrungen für Montageschiene
3: Bohrung für Lufteintritt
4: Bohrung für Luftaustritt
5: Bohrung für Kondensatablauf (wird nur im Heiz-
modus benötigt)
REMKO KWT
18
