Aufbau und Funktion

3.1

Gerätebeschreibung

Die Raumklimageräte BL 262-352 DC verfügen

über ein REMKO BL...AT Außenteil sowie über ein

Innengerät BL...IT.

Das Außenteil dient im Kühlbetrieb zur Abgabe der

vom Innengerät aus dem zu kühlenden Raum ent-

nommenen Wärme an die Außenluft. Im Heizbe-

trieb kann im zu beheizenden Raum am Innen-

gerät die vom Außenteil aufgenommene Wärme

abgegeben werden. In beiden Betriebsarten passt

sich die erzeugte Leistung des Kompressors exakt

an den Bedarf an und regelt so die Solltemperatur

mit minimalen Temperaturschwankungen. Durch

diese „Inverter-Technik“ wird zu konventionellen

Split- Systemen Energie eingespart und die Schall-

emission auf ein besonders geringes Maß redu-

ziert. Das Außenteil ist im Außenbereich oder unter

Beachtung bestimmter Erfordernisse in Innenberei-

chen montierbar. Das Innengerät ist im Innenbe-

reich für den oberen Wandbereich konzipiert. Die

Bedienung erfolgt über eine Infrarot-Fernbedie-

nung.

Das Außenteil besteht aus einem Kältekreis mit

Kompressor, Verflüssiger in Lamellenbauform,

Verflüssigerventilator, Umkehrventil und Drossel-

organ. Die Ansteuerung des Außenteiles erfolgt

über die Regelung des Innengerätes.

Das Innengerät besteht aus Verdampfer in Lamel-

lenbauweise, Verdampferventilator, Regelung und

Kondensatwanne.

Als Zubehör sind Bodenkonsolen, Wandkonsolen,

Kältemittelleitungen und Kondensatpumpen erhält-

lich.

2

1

4

3

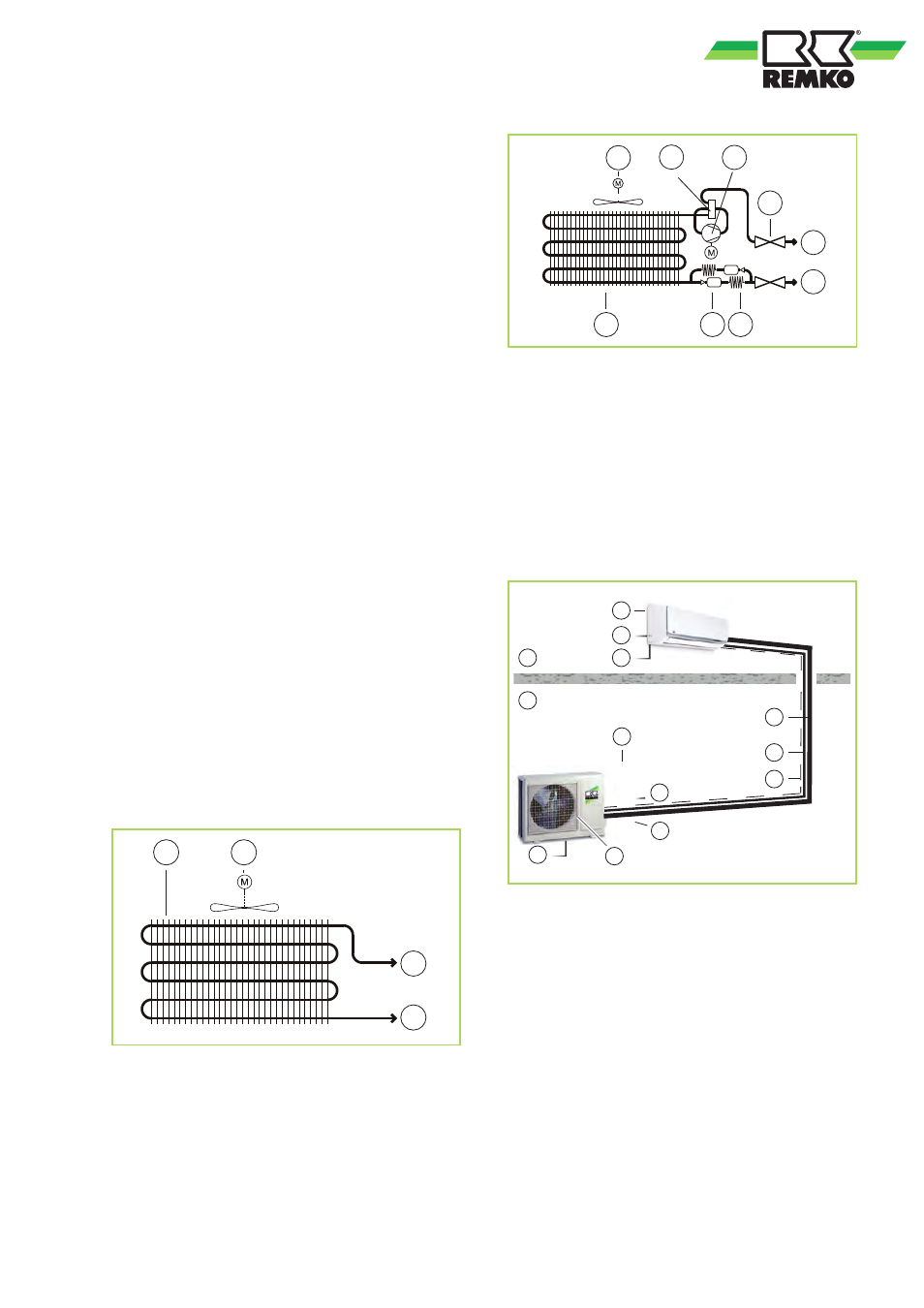

Abb. 7: Schema Kältekreis Innengerät

1: Verdampfer

2: Verdampferventilator

3: Anschluss Saugleitung

4: Anschluss Flüssigkeitsleitung

2

1

4

3

5

7

8

9

6

Abb. 8: Schema Kältekreis Außenteil

1: Verflüssiger

2: Verflüssigerventilator

3: Umkehrventil

4: Kompressor

5: Filtertrockner

6: Drosselorgan Kapillarrohr

7: Anschluss Manometer

8: Anschlussventil Saugleitung

9: Anschlussventil Flüssigkeitsleitung

1

7

8

9

B

A

4

3

5

6

2

3

5

Abb. 9: Systemaufbau

A: Außenbereich

B: Innenbereich

1: Innengerät

2: Außenteil

3: Kondensatleitung

4: Verflüssigerventilator

5: Netzzuleitung

6: Absperrventil

7: Saugleitung

8: Flüssigkeitsleitung

9: Steuerleitung

Die Verbindung zwischen Innengerät und Außen-

teil wird mit Kältemittelleitungen hergestellt.
