3 Aufbau und Funktion
3.1 Gerätebeschreibung
Das Innengerät der Kombi-Raumklimageräte in
Splitausführung dient zur Aufnahme der aus dem
zu kühlenden Innenraum entnommenen Wärme.
Das Außenteil gibt diese Wärme an die Außenluft
wieder ab.
Bei Geräten zum Kühlen und Heizen kann wäh-
rend des Heizbetriebes im zu beheizenden Raum
am Innengerät die vom Außenteil aufgenommene
Wärme abgegeben werden.
Das Gerät ist im Innenbereich für den oberen
Wandbereich konzipiert. Die Bedienung erfolgt
über eine Infrarot-Fernbedienung.
Das Innengerät besteht aus einem Verdampfer in
Lamellenbauform, Verdampferventilator, Regelung
und Kondensatwanne. Kombinierbar ist das Innen-
gerät mit REMKO Außenteilen der
Serie MVT 601 DC, 901 DC und 1051 DC entspre-
chender Kühlleistung. Die Ansteuerung des
Außenteiles erfolgt über die Regelung des Innen-
gerätes.
Als Zubehör sind Kondensatpumpen erhältlich.
B
A
4
3
5
6
1
2
3
7
8
9

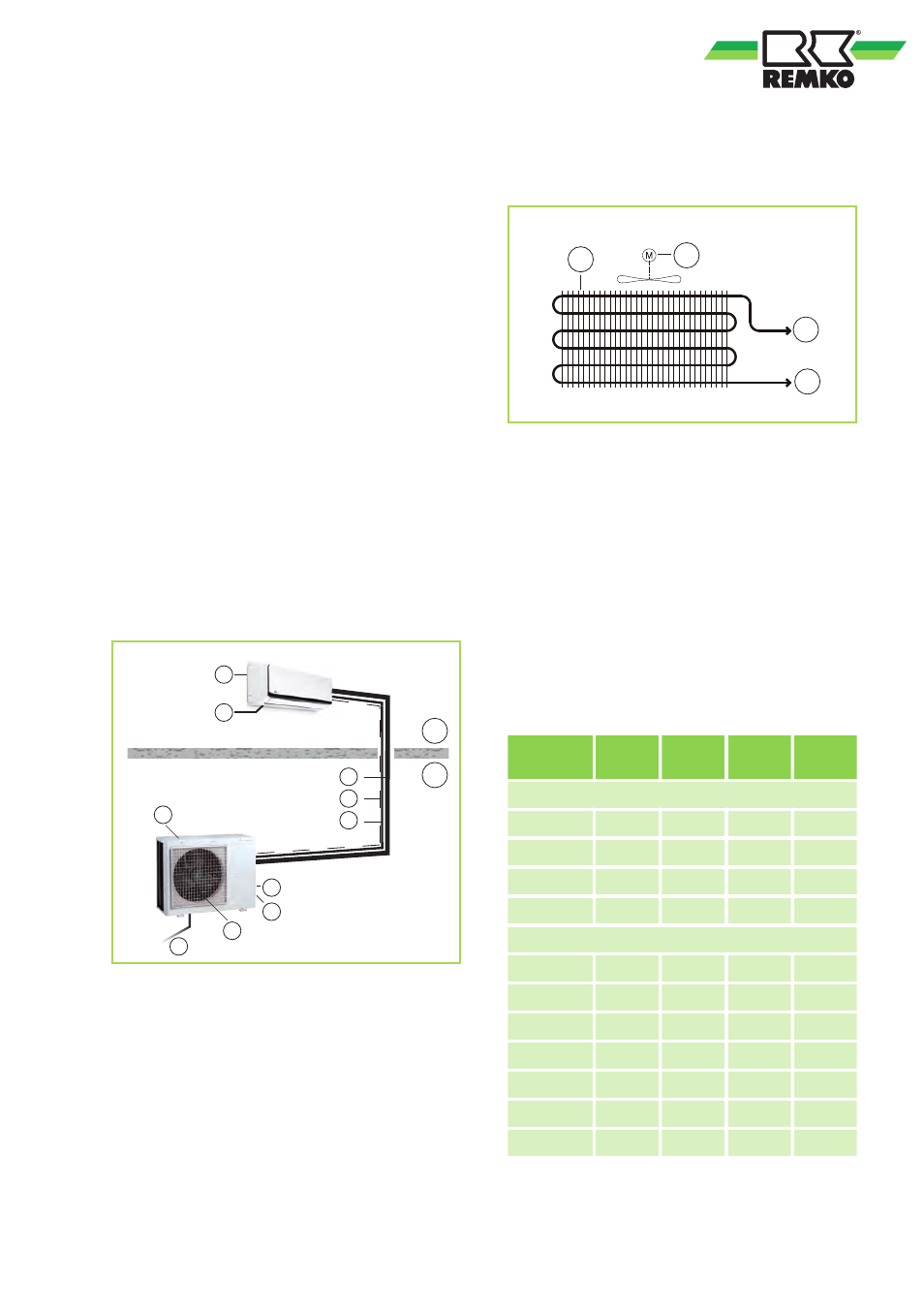

Abb. 2: Systemaufbau
A: Außenbereich
B: Innenbereich
1: Innengerät
2: Außenteil
3: Kondensatleitung
4: Verflüssigerventilator
5: Netzzuleitung
6: Absperrventil
7: Saugleitung
8: Steuerleitung
9: Einspritzleitung
Die Verbindung zwischen Innengerät und Außen-
teil wird mit Kältemittelleitungen hergestellt.
2
1
4
3
Abb. 3: Schema Kältekreis
1: Verdampfer
2: Verdampferventilator
3: Anschluss Saugleitung
4: Anschluss Einspritzleitung
3.2 Kombinationen
Innengeräte
Die Innengeräte MXW 202-522 können mit den
Außenteilen der Serie MVT 601 DC, 901 DC und
1051 DC kombiniert werden. Folgende Kombinati-
onen können gewählt werden.
Außenteil MVT 601 DC
Kombina-
tion
MXW
202
MXW
262
MXW
352
MXW
522
Ein Innengerät
1 l
2 l
3 l
4 l
Zwei Innengeräte
5 ll
6 ll
7 ll
8 l l
9 l l
10 l l
11 l l
