2.3 Geräteabmessungen Innengerät
175
570
285
215
260 280
30
150
65
115
415
570
40
50
140
522
647
522 647
2
1
4
3
5

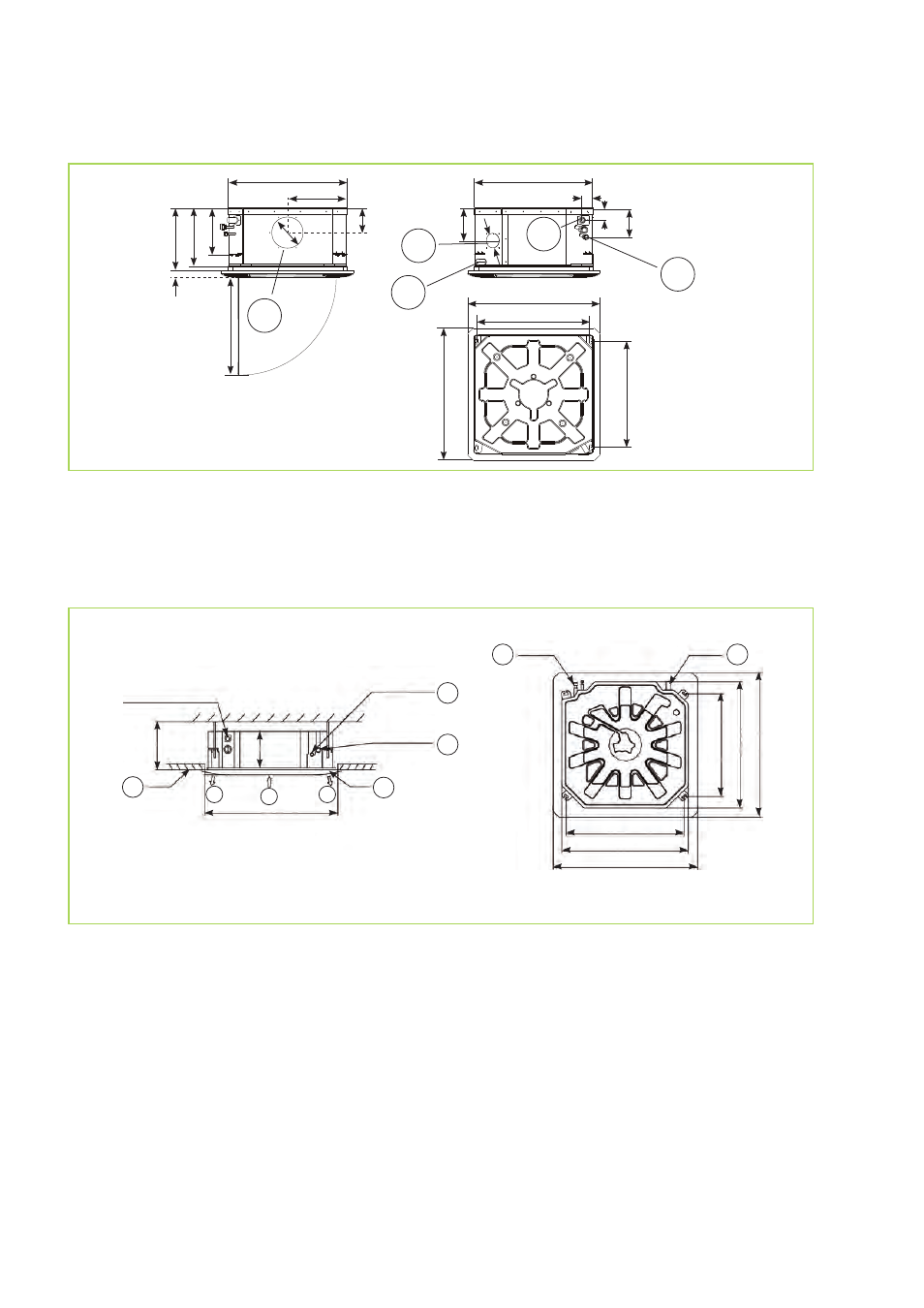

Abb. 2: Abmessungen RVD 353-523 DC IT (Alle Angaben in mm)
1: Nebenraumanschluss
2: Frischluftanschluss
3: Durchführung elektrische Steuerleitung
4: Kondensatanschluss
5: Anschluss Kältemittelleitungen
950
2 1
4
3
6
A B B
5
275
245
880
780
840
950
680 840
Abb. 3: Abmessungen RVD 683-1053 DC IT (Alle Angaben in mm)
A: Lufteintritt
B: Luftaustritt
1: Decke
2: Rahmen
3: Anschluss Flüssigkeitsleitung
4: Anschluss Saugleitung
5: Anschluss Kältemittelleitungen
6: Anschluss Kondensatablauf
