Seite 34
Die folgenden Anweisungen beschreiben die
Installation des Kältekreises und die Montage von
Innengerät und Außenteil.
1.
Entnehmen Sie die erforderlichen Rohrquer-
schnitte bitte der Tabelle „Technische
Daten“.
2.
Installieren Sie das Innengerät und schließen
Sie die Kältemittelleitung entsprechend der
Bedienungsanleitung des Innengerätes an.
3.
Installieren Sie das Außenteil mit der Wand-
bzw. Bodenkonsole an statisch zulässige
Gebäudeteile (Installationsanweisungen der
Konsolen beachten).
4.
Stellen Sie sicher, dass kein Körperschall auf
Teile des Gebäudes übertragen wird. Körper-
schallübertragungen werden durch Schwin-
gungsdämpfer reduziert!
5.
Verlegen Sie die Kältemittelleitungen vom
Innengerät zum Außenteil. Achten Sie auf
eine ausreichende Befestigung und treffen
Sie ggf. Maßnahmen zur Ölrückführung!
6.
Entfernen Sie die werksseitigen Schutz-
kappen sowie die Überwurfmuttern der
Anschlüsse und verwenden diese zur wei-
teren Montage.
7.
Vergewissern Sie sich, bevor Sie die Kälte-
mittelleitungen aufbördeln, dass die Über-
wurfmutter auf dem Rohr vorhanden ist.
8.
Bearbeiten Sie die verlegten Kältemittellei-
tungen wie im Folgenden dargestellt (Abb. 39
9.
Überprüfen Sie, ob der Bördel eine korrekte
10.
Nehmen Sie zunächst die Verbindung der
Kältemittelleitungen mit dem Anschluss per
Hand vor, um einen richtigen Sitz zu gewähr-
leisten.
11.
Befestigen Sie nun endgültig die Verschrau-
bungen mit 2 Maulschlüsseln geeigneter
Schlüsselweite. Halten Sie während des
Schraubens auf jeden Fall mit einem Maul-
schlüssel gegen (Abb. 42).
12.
Verwenden Sie nur für den Temperaturbe-
reich einsetzbare und diffusionsdichte Isolati-
onsschläuche.
13.
Beachten Sie bei der Montage die Biegera-
dien der Kältemittelleitungen und biegen Sie
nie eine Stelle des Rohres zweimal. Versprö-
dung und Rißgefahr können die Folge sein.
14.
Versehen Sie die installierten Kältemittellei-
tungen, einschließlich der Verbinder, mit
einer entsprechenden Wärmedämmung.
15.
Verfahren Sie bei allen folgenden
Anschlüssen der Kältemittelleitungen an die
Absperrventile wie oben beschrieben.
Kennzeichnen Sie die Kältemittelleitungen
(Einspritz- und Saugleitung) sowie die zugehö-
rige elektrische Steuerleitung jedes Innenge-
rätes mit einem Buchstaben. Schließen Sie die
Leitungen nur an die Anschlüsse an, die zuei-
nander gehören.
HINWEIS!
Achten Sie unbedingt auf die Zugehörigkeit der
Elektro- und Kältemittelleitungen! Die
Anschlüsse der einzelnen Kreise dürfen unter-
einander nicht vertauscht werden. Eine Ver-
wechslung von Steuer- und Kältemittellei-
tungen kann fatale Folgen
(Kompressorschäden) haben!
Die Inbetriebnahme der einzelnen Kreise muss
nacheinander erfolgen.
2
1

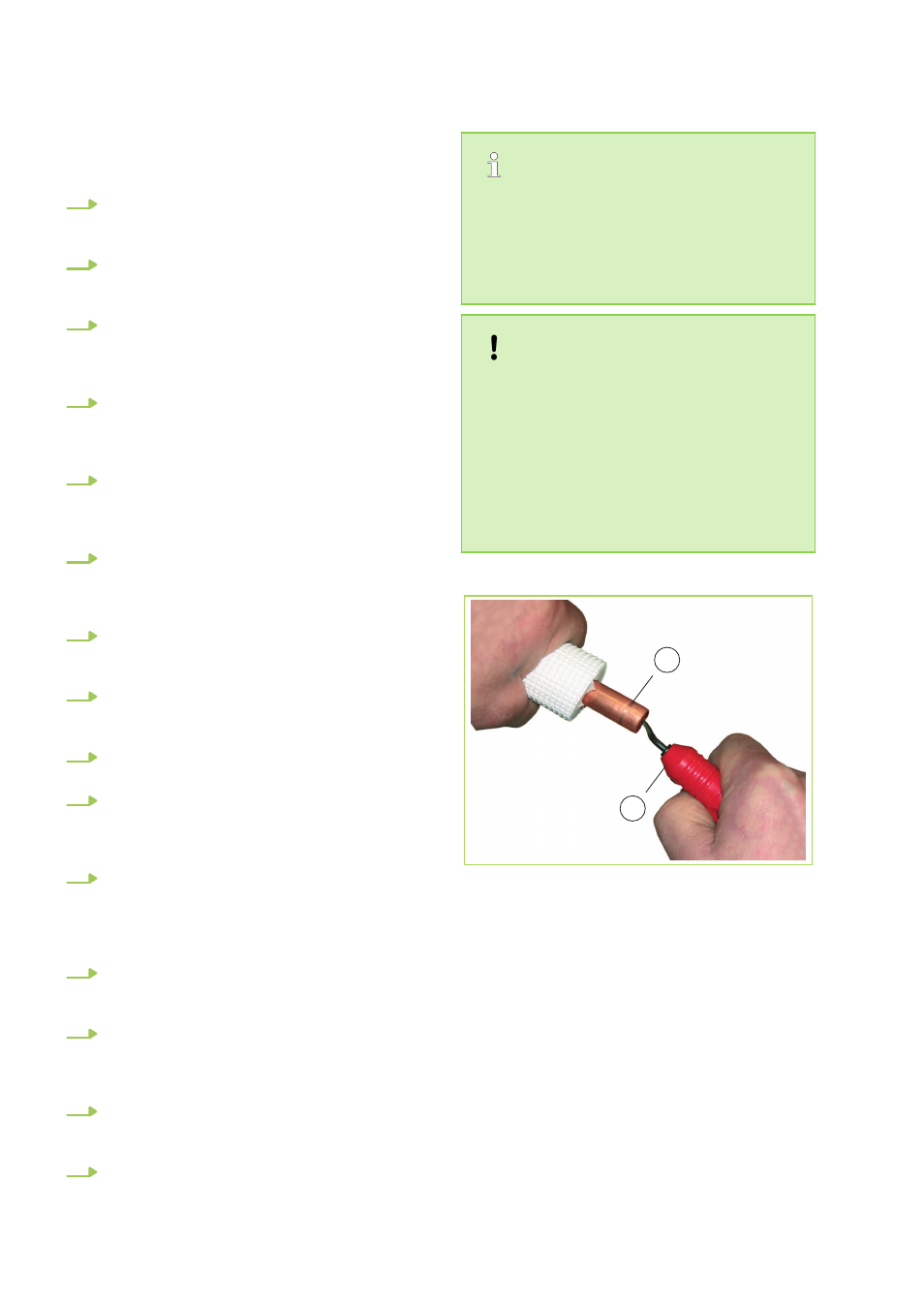

Abb. 39: Entgraten der Kältemittelleitung
1: Kältemittelleitung
2: Entgrater
