Anschluss RXT 1052 DC-1402 DC
400V/3~/50 Hz
L1 L2 P Q (E)
L N
230V/1~/50 Hz
P Q (E) X Y (E)
L3 N
A
1
2
B
3
1

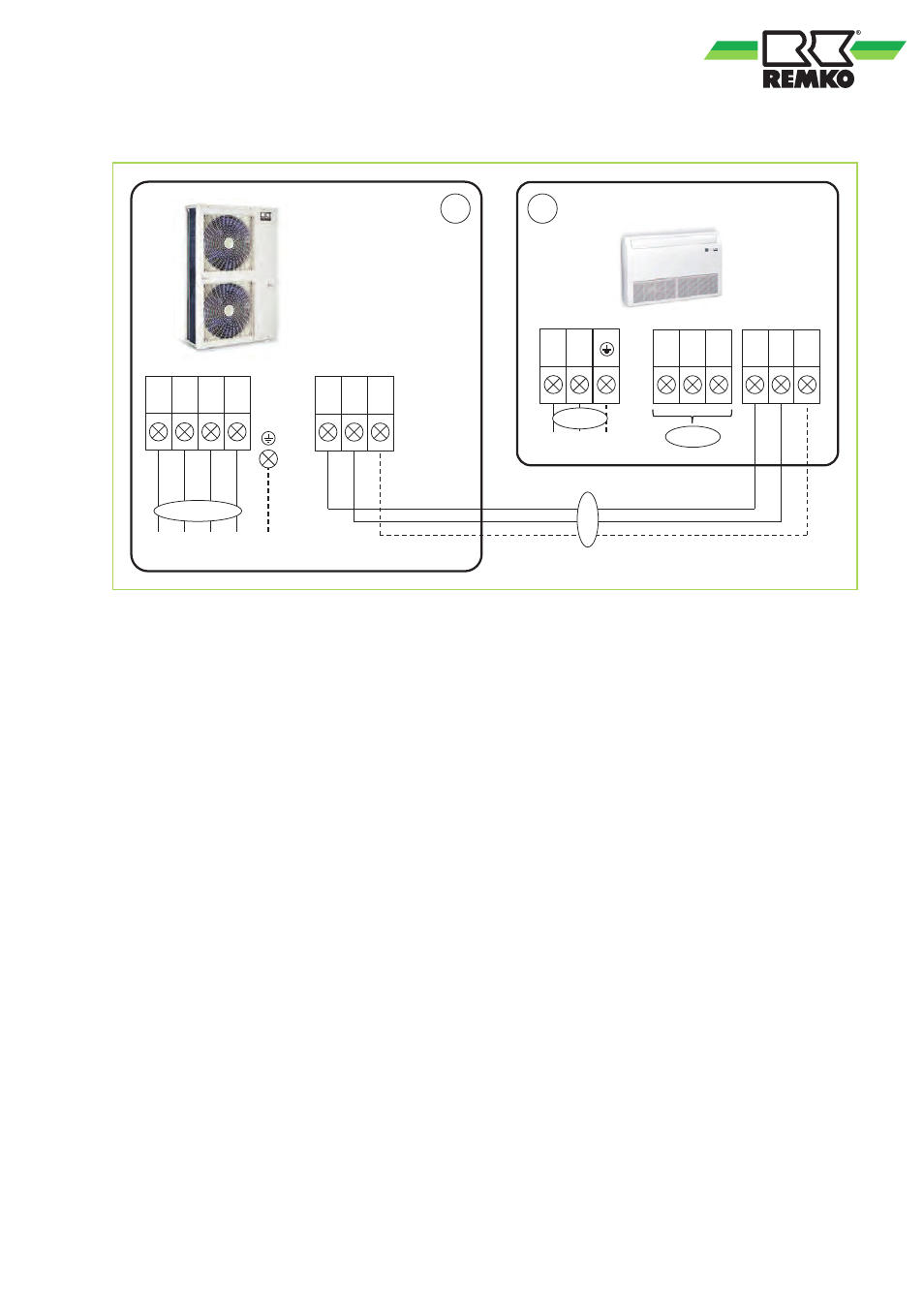

Abb. 56: Elektrisches Anschlussschema
A: Außenteil RXT 1052 DC-1402 DC AT
B: Innengeräte RXT 1052 DC-1402 DC IT
1: Netzzuleitung
2: Kommunikationsleitungen
3: Keine Belegung
