Elektrischer Anschluss

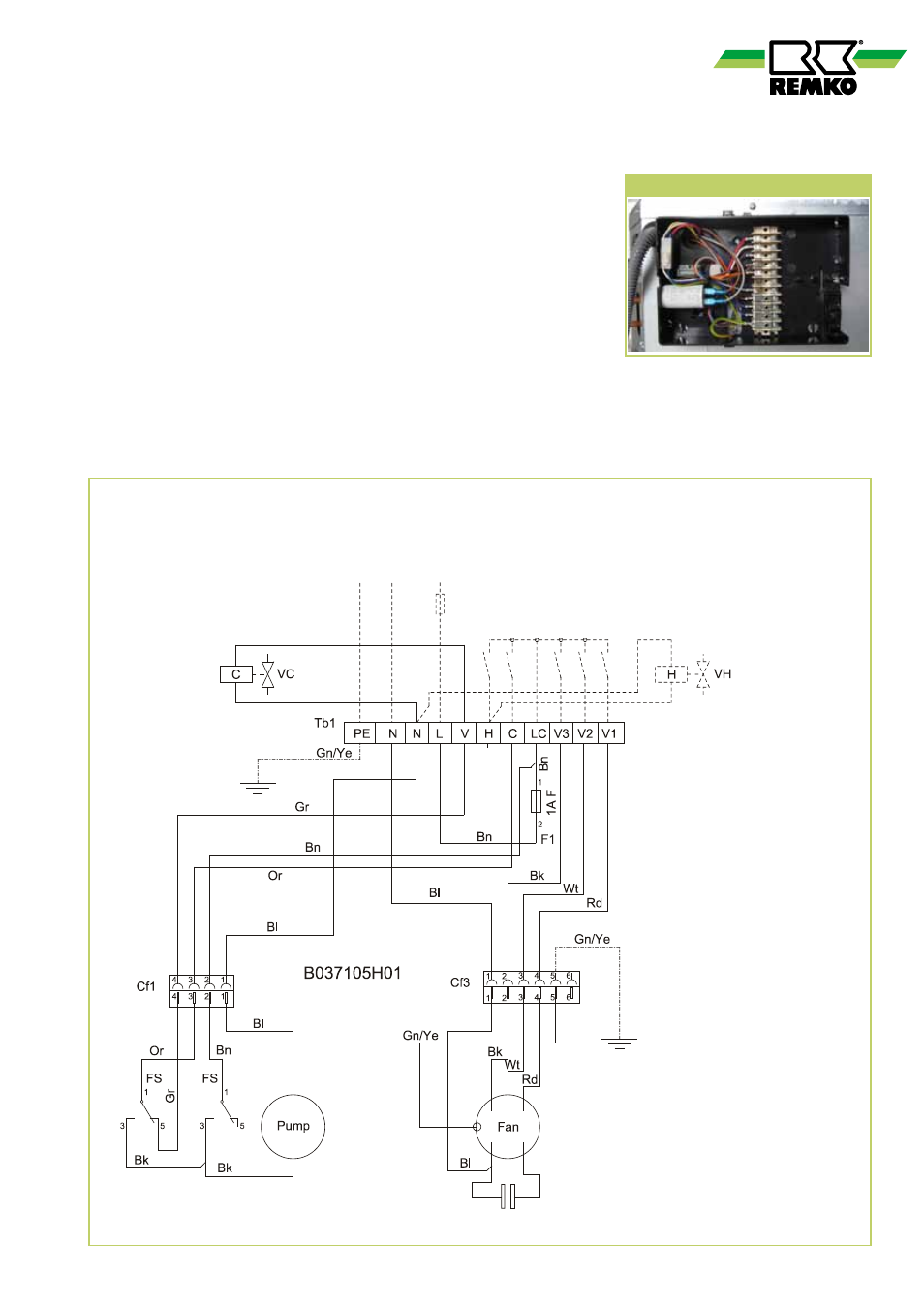

Elektrisches Schaltschema
DKT 21-4 bis DKT 111-4
Zum Anschluss gehen Sie bitte
folgendermaßen vor:
1. Öffnen Sie die Abdeckung
des Schaltkastens, indem Sie
die Befestigungsschrauben
entfernen und die Abdeckung
abnehmen.
2. Führen Sie die spannungsfreie
Leitung durch die Kanten-
schutzringe in den Schalt-
kasten ein und arretieren Sie
die Leitung in der Zugent-
lastung.
3. Verbinden Sie dann die Leitung
laut Anschlussschema.
4. Montieren Sie alle demon-
tierten Teile.
Legende
Wt = weiß
Gn = grün
Ye = gelb
Pk = Rosa
Gn/Ye = Grün/Gelb
Bl = Blau
Bn = Braun
Bk = Schwarz
Gr = Grau
Vi = Violett
Or = Orange
Rd = Rot
Neutralleiter
Außenleiter
Heizanfor
derung
Kühlanfor
derung
V
entilatorstufe 3
V
entilatorstufe 2
V
entilatorstufe 1 Schutzleiter
Spannungsversorgung
230V, 1~, 50Hz
Ventilbaugruppe Heizen
(bauseitig) Ventilbaugruppe Kühlen
(serienmäßig)
Kondensat-
pumpe
Schwimmerschalter
Kondensatwanne
Ventilatormotor
Kondensatpr
Ventilatormotor
