Es dürfen nur ein Frischluft-
und ein Nebenraumanschluß
verwendet werden!
ACHTUNG
Montageanweisung
Zur Montage des Frischluftan-
schlusses und des Nebenrauman-
schlusses gehen Sie folgenderma-
ßen vor:
1. Beachten Sie, dass sich direkt
hinter der zu entfernenden
Öffnung die Tauscherlamellen
befinden, und diese auf keinen
Fall beschädigt werden dürfen
(Bild 8) .
8 Anstanzung entfernen
9 Dämmung entfernen
10 Öffnung durchbrechen
11 Stutzen montieren
Nebenraum- und
Frischluftanschluß
Das Gerät ist für die Kühlung eines
zweiten Raumes und unabhängig
davon, für die Einbringung von
Frischluft vorbereitet.

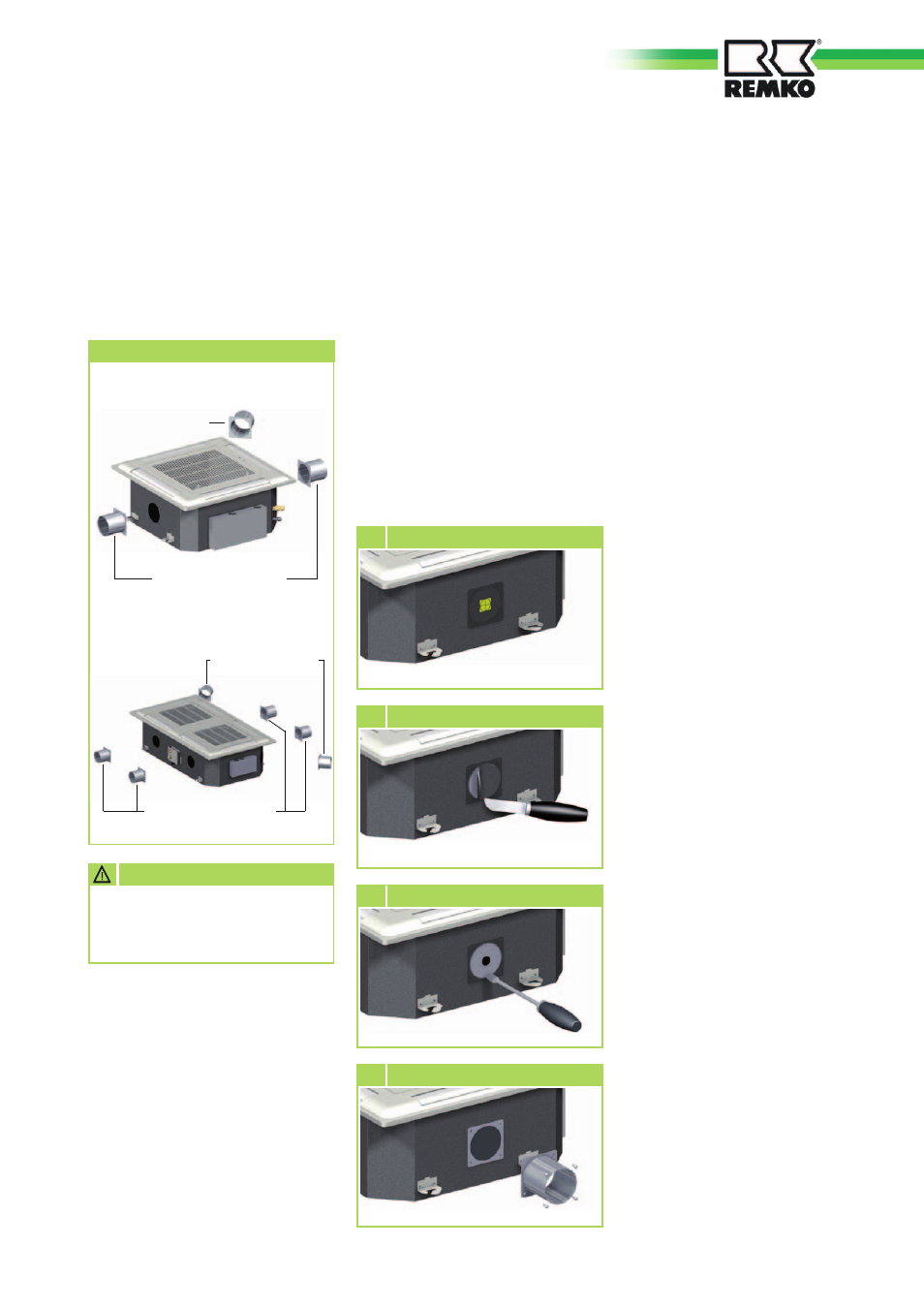

Zweitraum- und Frischluftanschluß
Frischluftanschluß
Nebenraumanschluß
KWD 20 S bis 50 S
KWD 65 S bis 105 S
Nebenraumanschluß
Frischluftanschluß
2. Entfernen Sie vorsichtig die
Dämmung hinter der Öffnung
(Bild 9) .
3. Brechen Sie nun die entspre-
chende Öffnung durch (Bild 10).
4. Halten Sie die Lüftungsrohre so
kurz wie möglich und verlegen
Sie diese mit so wenig
Biegungen wie nötig.
5. Beachten Sie, dass die
Bundkragen, Schrauben,
Flex-/Wickelfalzrohre und
Dämmstoffe bauseitig zu
stellen sind. Die genannten
Teile sind im Fachhandel
erhältlich (Bild 11).
Nebenraumanschluß
Das Gerät bietet die Möglichkeit,
einen Nebenraum über ein Kanal-
system, z. B. in einer abgehängten
Decke, mitzukühlen. Dafür müssen
folgende Voraussetzungen erfüllt
sein:
■ Achten Sie auf regionale Vor-
schriften zur Luftbehandlung.
■ Für den Nebenraumanschluß ist
ein Bundkragen mit 100 mm zu
montieren.
■ Die Kühlleistung des Innenge-
rätes muß für die Kühlung der
beiden Räume ausreichend sein.
■ Zwischen den beiden Räumen
muß eine Öffnung geschaffen
werden, die eine Luftzirkulation
zwischen den beiden Räumen
zulässt.
■ Eine maximale Rohrlänge von
7 m darf nicht überschritten
werden (Seite 14, Bild 12).
■ Um den Transport der Luft in
den Nebenraum zu gewährlei-
sten, sind 1 bzw. 2 der 4 Aus-
trittsöffnungen der Abdeckung
zu verschließen.
Kleben Sie dazu einen
schwarzen, einseitig kleben-
den Gewebestreifen auf die zu
verschließenden Öffnungen.
Der Streifen muß der Bean-
spruchung durch den Luftstrom
dauerhaft standhalten.
13
