Die Geräte werden in einer
stabilen Transportverpackung
geliefert. Überprüfen Sie bitte die
Geräte sofort bei der Anlieferung
und vermerken Sie eventuelle
Schäden oder fehlende Teile auf
dem Lieferschein und informieren
Sie den Spediteur und Ihren
Vertragspartner.
Für spätere Reklamationen kann
keine Gewährleistung übernom-
men werden.
Transport und
Verpackung
Das Gerät ist für ein 2-Leiter-Sy-
stem konzipiert. Das System besitzt
2 Mediumrohre (Leiter: Vor- und
Rücklauf) zum Kühlen mit kaltem
Medium oder zum Heizen mit
warmem Medium.
Das kombinierte Kühl-/Heizregister
im Innengerät gibt im Kühlbe-
trieb die Wärme aus der Raumluft
an das Betriebsmedium ab. Eine
Umwälzpumpe transportiert das
erwärmte Medium zu einem Kalt-
wasser-Erzeuger, der dem Medium
die Wärme in einem Verdampfer
entzieht und über einen Kälte-
kreis in einem Verflüssiger an die
Außenluft wieder abgibt. Das ab-
gekühlte Betriebsmedium wird in
dem Mediumkreislauf dem Gerät
erneut zugeführt.
Bei 2-Leiter-Systemen, die zum
Kühlen oder Heizen verwendet
werden, kann die Heizleistung
durch einen Kaltwasser-Erzeuger
mit Wärmepumpenfunktion oder
durch einen Heizkessel erzeugt
und dem Kreislauf zugeführt
werden. Im Heizbetrieb kann das
Innengerät die Wärme des Be-
triebsmediums an die Raumluft
abgeben.

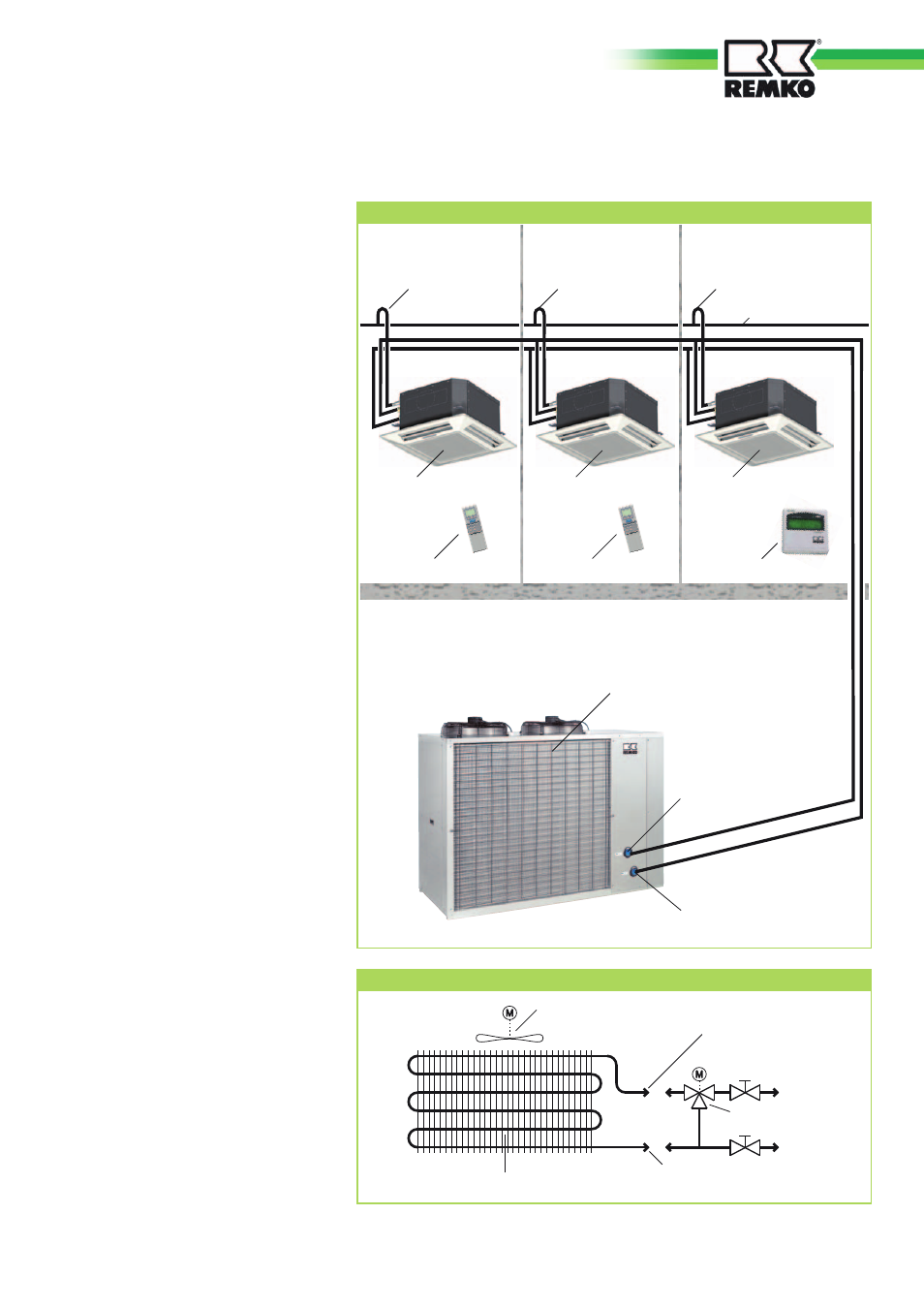

Systemaufbau
M
M
Schema Mediumkreis
Anschluß
Mediumeintritt
Ventilbaugruppe
(Zubehör)
Anschluß
Mediumaustritt
Umluftventilator
Register
Kaltwasser-Erzeuger
Systemaufbau
Mediumeintritt
Mediumaustritt
Innenbereich 1
Außenbereich
Innenbereich 2 Innenbereich 3
Infrarot-Fernbedienung Infrarot-Fernbedienung Kabel-Fernbedienung
Kaltwasser-
Abnehmer
Kaltwasser-
Abnehmer
Kaltwasser-
Abnehmer
Kondensatleitung Kondensatleitung Kondensatleitung
Kondensat-Sammelleitung
