Luftaustritt
■
Das Gerät kann mit einem
Kanalwinkel 90° (Zubehör)
verwendet werden. Ein Gitter
verdeckt optisch die Öffnung.
■
Das Gerät kann mit einem
bauseitigen Kanalstutzen, mit
einer maximalen Länge von
300 mm, verwendet werden.
■
Zur Entkopplung der Schwin-
gungen sollte eine flexibles Ka-
nalstück, z.B. Segeltuchstutzen,
vorgesehen werden.
A
B
C
D
E
F
G
KWK 100
660
415
88
158
70
205
70
KWK 150
810
565
88
158
70
205
70
KWK 250
960
715
88
158
70
205
70
KWK 400
1110
865
88
158
70
205
70
KWK 450
1410
1165
88
158
70
225
75
KWK 600
1410
1165
88
158
70
225
75
KWK 700
1710
1465
88
158
70
225
75
KWK 800
1710
1465
88
158
70
225
75

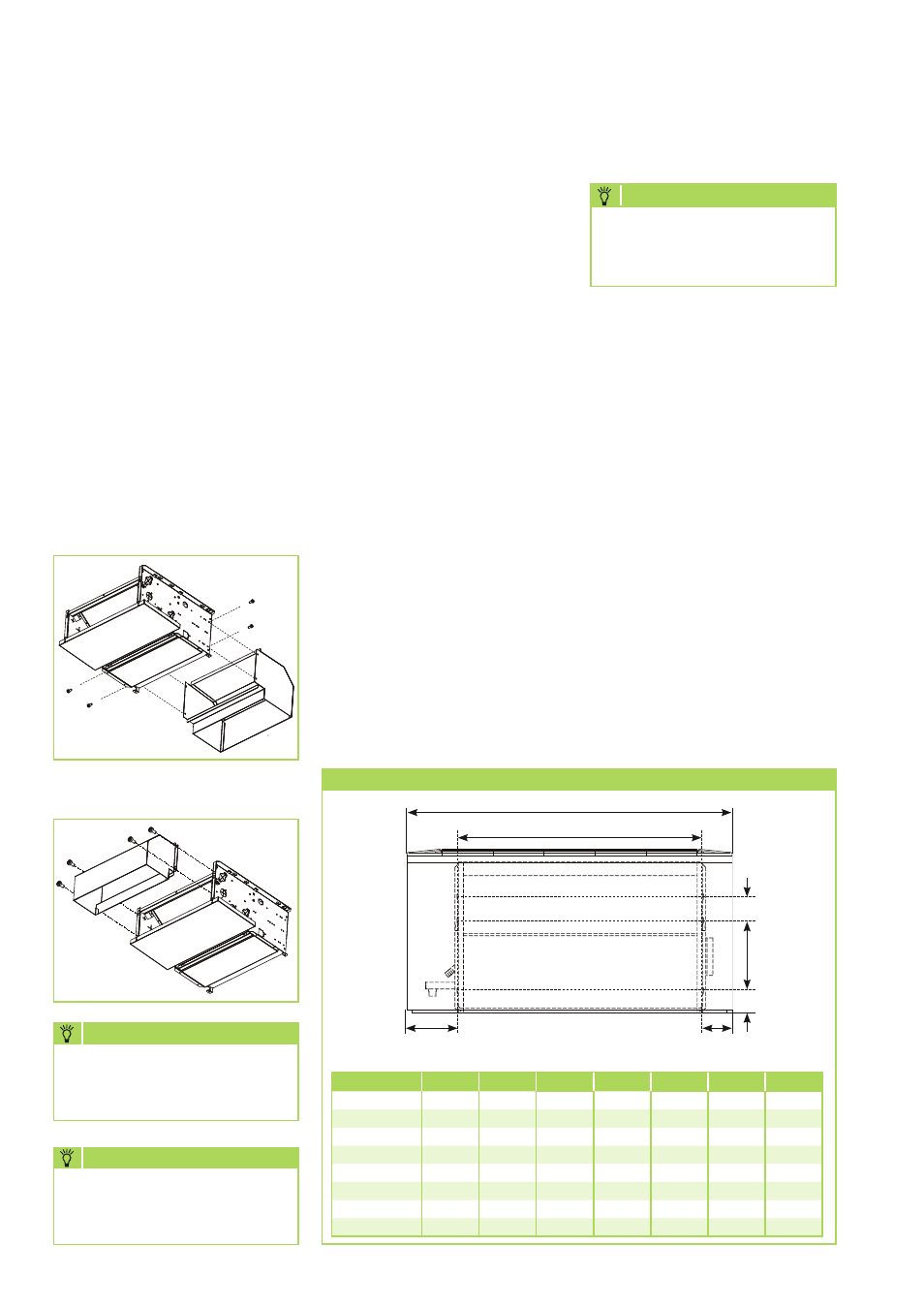

Geräteaufhängung
B
C
D
E
F
G
A
Alle Angaben in mm.
Ansicht von vorne
Wird das Gerät nicht form-
schlüssig montiert können
Schwingung auftreten.
HINWEIS
Geräteinstallation
Wandmontage
Das Gerät wird über die Befesti-
gungslöcher des Gehäuses, unter
Beachtung der im oberen Bereich
befindlichen Luftaustrittsseite,
befestigt.
■
Markieren Sie gemäß den Ab-
messungen der Halterung die
Befestigungspunkte an statisch
zulässigen Bauwerksteilen und
befestigen das Gerät.
■
Überprüfen Sie nochmals die
waagerechte Ausrichtung des
Gerätes.
■
Schließen Sie, wie im weiteren
beschrieben, die Medium-,
Elektro- und Kondensatleitung
an das Gerät an.
Deckenmontage
Das Gerät wird über die Befesti-
gungslöcher des Gehäuses, un-
ter Beachtung der zur Mitte des
Raumes zugerichteten Luftaustritts-
seite, befestigt.
■
Markieren Sie gemäß den Ab-
messungen der Halterung die
Befestigungspunkte an statisch
zulässigen Bauwerksteilen und
befestigen das Gerät.
■
Überprüfen Sie nochmals die
waagerechte Ausrichtung des
Gerätes.
■
Schließen Sie, wie im weiteren
beschrieben, die Medium-,
Elektro- und Kondensatleitung
an das Gerät an.
Die Luftführung ist dann so zu
wählen, dass kein luftseitiger
Kurzschluss erfolgen kann.
HINWEIS
Kanalwinkel 90°, Lufteintritt
Kanalwinkel 90°, Luftaustritt
Installation
HINWEIS
Die Installation darf nur durch
autorisiertes Fachpersonal
vorgenommen werden.
