Remko kwl (h) – REMKO KWL 130 Benutzerhandbuch
Seite 20
KWL 130(H) -
220(H)
KWL 270(H) -
320(H)
KWL 370(H)
A
350
350
800
B
1500
800
800
C
600
800
800
D
350
800
800
E
500
1800
1800
Alle Angaben in mm
■
Halten Sie die statischen und
sonstige bautechnische
Vorschriften und Bedingungen
bezüglich des Gebäudes ein
und sehen Sie ggf. eine Schall-
dämmung vor.
Warmluft
Kalte
Frischluft
Licht-
schacht
Kalt-
wasser-
Erzeuger
Warmluft
Licht-
schacht
zusätzlicher
Ventilator

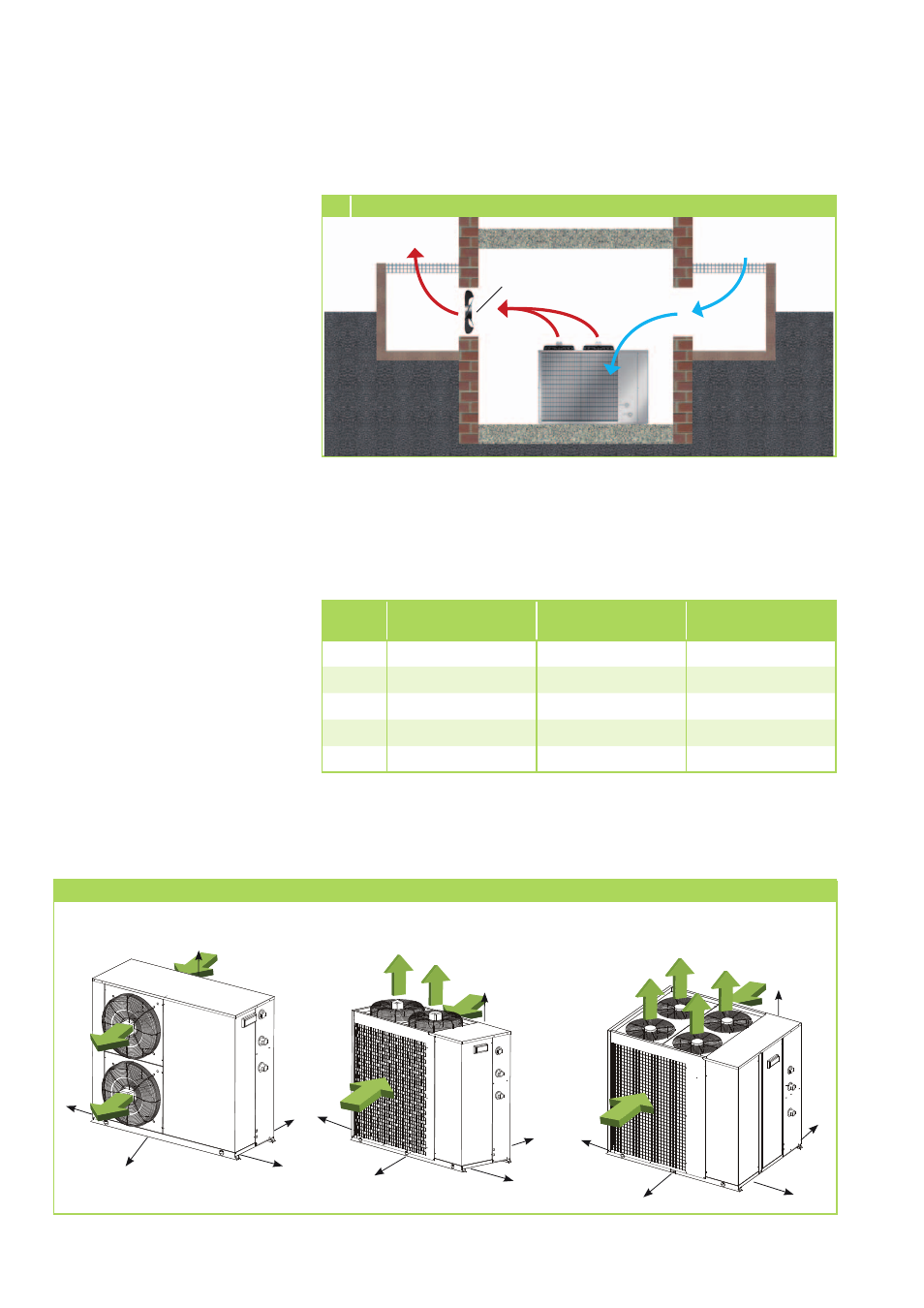

5 Aufstellung im Gebäudeinneren (Kühlbetrieb)
Mindestfreiräume
In der folgenden Abbildung sind
die Mindestfreiräume für einen
störungsfreien Betrieb der Geräte
angegeben.
Diese Schutzzonen dienen zum
ungehinderten Luftein- und
-austritt, um ausreichenden Platz
für Wartung und Reparaturen zu
gewährleisten und zum Schutz des
Gerätes vor Beschädigungen.
Mindestfreiräume
E
C
B
A
D
E
C
B
A
D
E
C
B
A
D
KWL 130 (H) - 220 (H)
KWL 270 (H) - 320 (H)
KWL 370 (H)
REMKO KWL (H)
20
