REMKO MKT 250 - Handbuch (Seite 13)

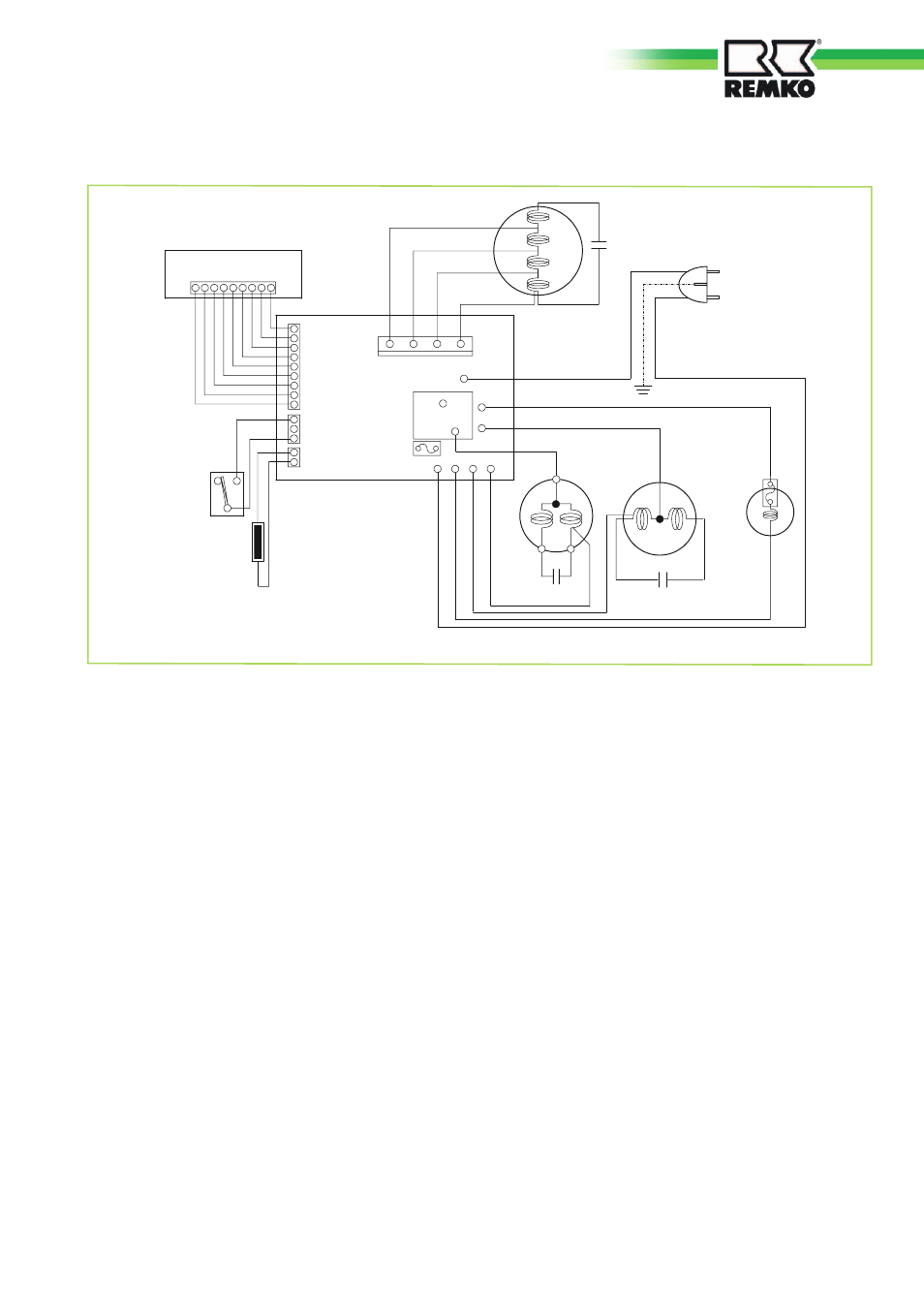

Elektrisches Anschlussschema
Steuerplatine
Bedientableau
Verdampfer-
ventilator
Kondensator
Rot
Orange
Gelb
Weiß
Rot
Rot
Rot
Blau Blau Blau Blau
Kondensator Kondensator
Kompressor Verflüssiger-
ventilator
Kondensatmotor
Reservoir
Netzstecker
W
eiß
Blau W
eiß
Blau
Mikro schalter
(Reservoir)
Temperatursensor
Umluft
J003
J002
J001
Hi Med Lo
RL101
L N
E
J01
Braun
L
COMP
L
13
