Geräteinstallation
Installation
Die Installation darf nur durch
autorisiertes Fachpersonal
vorgenommen werden.
HINWEIS
Das Innengerät wird, unter Be-
achtung der im unteren, oberen
und seitlichen Bereich befindlichen
Luftaustrittsseite, befestigt.
1. Markieren Sie gemäß den
Abmessungen des Gerätes
die Befestigungspunkte an sta-
tisch zulässigen Bauwerksteilen.
2. Öffnen Sie die Displayabde-
ckung (Bild 6) und entfernen
Sie die vier Schrauben unterhalb
des Filters (Bild 7).
3. Demontieren Sie die Geräte-
front, indem die Front im
unteren Bereich vom Korpus
ca. 10 cm angehoben und nach
oben abgeklappt wird (Bild 8).
4. Ziehen Sie die Stecker der
Frontabdeckung von der Platine
ab (Bild 9).
5. Entfernen Sie ggf. die Aus-
brechöffnung des Gehäuses.
6. Montieren Sie das Gerät an der
Wand.
7. Schließen Sie, wie im weiteren
beschrieben, die Kältemittel-,
Elektro- und Kondensatleitung
an das Innengerät an.
8. Überprüfen Sie nochmals die
waagerechte Ausrichtung des
Gerätes.
9. Bauen Sie das Gerät wieder
zusammen.

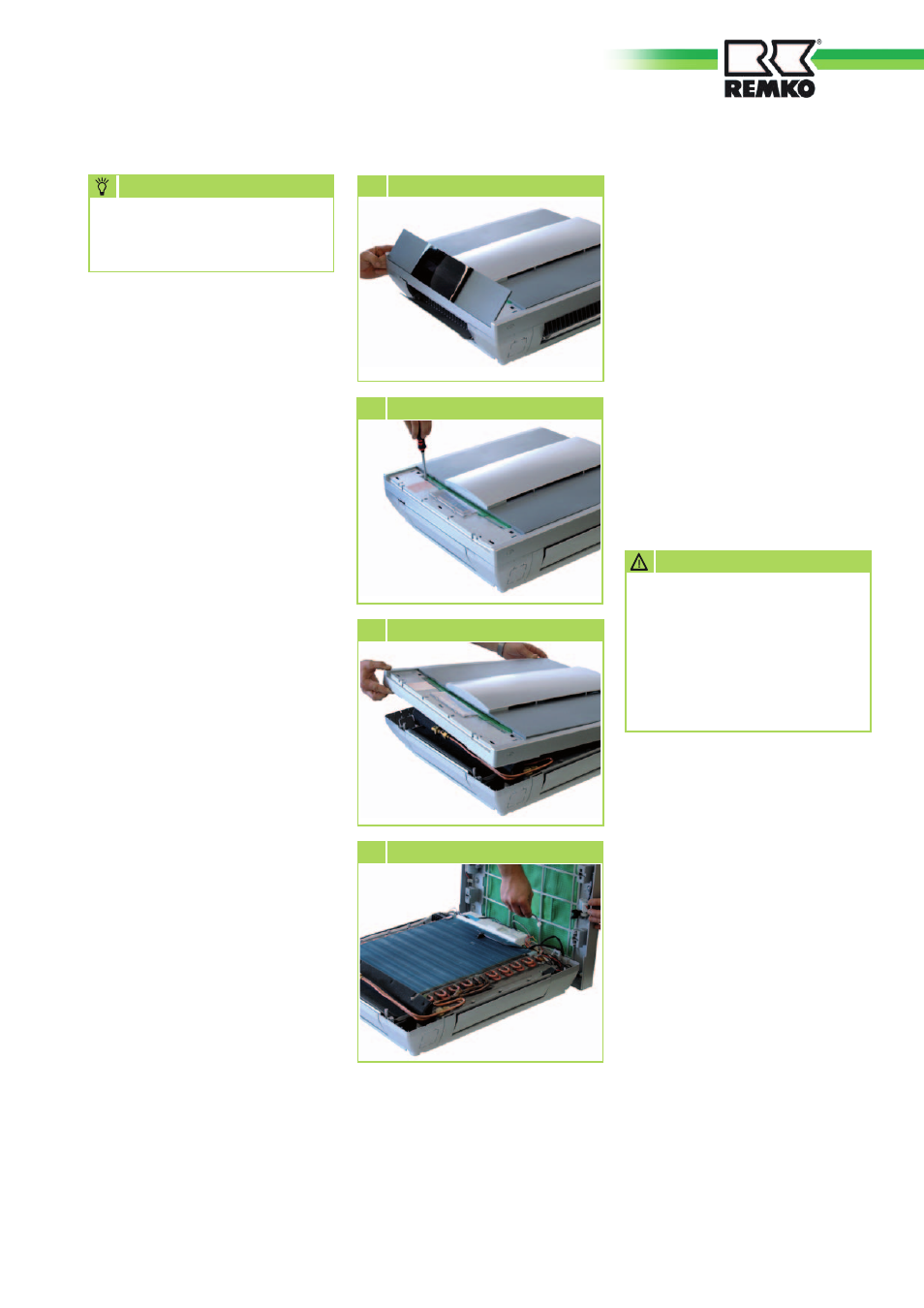

6
Displayabdeckung öffnen
7
Schrauben entfernen
8
Gerätefront lösen
9
Stecker abziehen
Das Gerät ist werkseitig mit
einer Füllung aus getrocknetem
Stickstoff zur Dichtigkeits-
kontrolle versehen worden.
Der unter Druck stehende
Stickstoff entweicht beim
Lösen der Überwurfmuttern.
ACHTUNG
Anschluß der
Kältemittelleitungen
Der bauseitige Anschluß der
Kältemittelleitungen erfolgt auf der
Rückseite des Gerätes.
Gegebenfalls ist an dem Innenge-
rät eine Reduzierung, bzw. Erwei-
terung zu installieren.
Diese Verschraubungen liegen dem
Innengerät als Beipack serienmäßig
bei.
Nach erfolgter Montage sind die
Verbindungen dampfdiffusions-
dicht zu isolieren.
