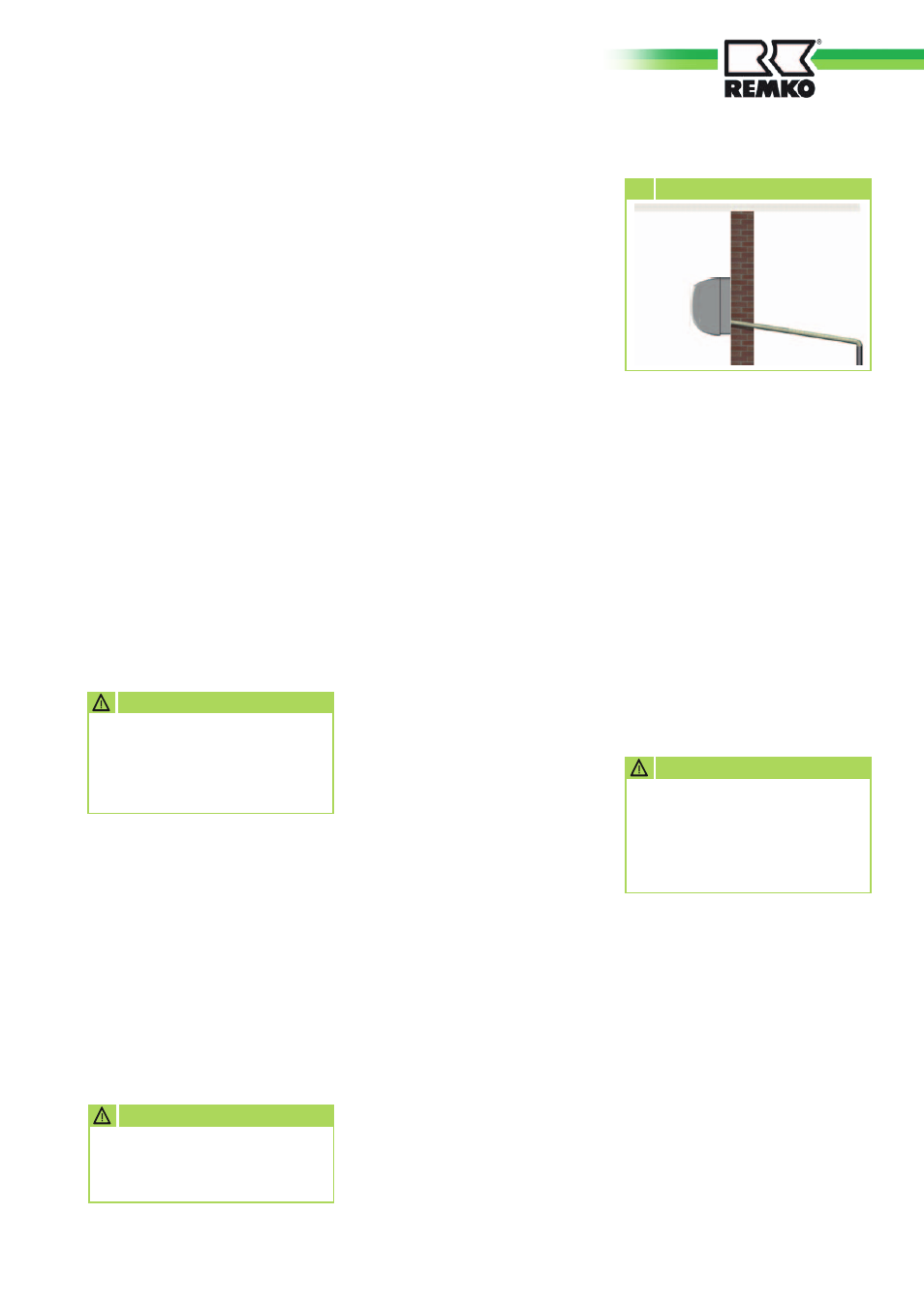

10 Gefälle der Kondensatleitung
mindestens
2% Gefälle
Der Kondensatschlauch ist serien-
mäßig für den Anschluss auf der
linken Seite (Ansicht von vorne)
vorgesehen.
Sämtliche elektrische Installa-
tionen sind von Fachunterneh-
men auszuführen. Die Mon-
tage der Elektroanschlüsse hat
spannungsfrei zu erfolgen.
ACHTUNG
Dichtigkeitskontrolle
Evakuieren
Sind alle Verbindungen herge-
stellt, wird die Manometerstation
wie folgt an den entsprechenden
Schraderventilanschlüssen ange-
schlossen, sofern vorhanden:
rot = kleines Ventil
= Einspritzdruck
blau = großes Ventil
= Saugdruck
Nach erfolgtem Anschluss der
Schnellkupplungeben, werden die
Verbindungen mittels Lecksuch-
spray und geeigneten Geräten auf
Dichtheit überprüft. Sind Un-
dichtigkeiten festgestellt worden,
ist die Verbindung nicht korrekt
ausgeführt. Ziehen Sie dann die
Verschraubung fester an oder
lösen Sie ggf. die Schnellkupplung
wieder und überprüfen Sie sie auf
Verschmutzung oder Beschädi-
gung.
Es muß ein Vakuum von
min. 20 mbar abs. erzeugt
werden!
ACHTUNG
Die Dauer der Vakuumerzeugung
richtet sich nach dem Rohr-
leitungsvolumen des Innengerätes
und der Länge der Kältemittel-
leitungen, der Vorgang beträgt
jedoch mindestens 60 Minuten.
Sind Fremdgase und Feuchtigkeit
vollständig aus dem System ent-
fernt worden, werden die Ventile
der Manometerstation geschlossen
und die Ventile des Außenteiles,
wie in Kapitel „Inbetriebnahme“
beschrieben, geöffnet.
Kondensatanschluss
Auf Grund der Taupunktunter-
schreitung am Verdampfer kommt
es während des Kühlbetriebes und
am Verflüssiger während des Heiz-
betriebes
zur Kondensatbildung.
Unterhalb des Verdampfers be-
findet sich eine Auffangwanne,
die mit einem Ablauf verbunden
werden muß.
Die untere Gehäuseverkleidung
des Außenteiles ist als Auffang-
wanne ausgebildet. Hier ist der
im Lieferumfang befindliche Kon-
densatanschluss einzusetzen.
■
Die bauseitige Kondensatlei-
tung ist mit einem Gefälle von
min. 2 % zu verlegen (Bild 10).
Gegebenenfalls sehen Sie
eine dampfdiffusionsdiche
Isolation vor.
■
Führen Sie die Kondensatlei-
tung des Gerätes frei in die Ab-
laufleitung. Falls das Kondensat
in eine Abwasserleitung geführt
wird, sehen Sie einen Siphon
als Geruchsverschluß vor.
■
Bei einem Gerätebetrieb unter
0 °C Außentemperatur ist auf
eine frostsichere Verlegung der
Kondensatleitung zu achten.
Ebenfalls ist die untere Gehäu-
severkleidung bauseitig frostfrei
zu halten, um ein permanentes
Ablaufen des Kondensates zu
gewährleisten.
Ggf. ist eine Rohrbegleitheizung
vorzusehen.
■
Nach erfolgter Verlegung muß
der freie Ablauf des Kondensats
überprüft und eine permanente
Dichtheit sichergestellt werden.
Elektrischer Anschluss
Bei den Geräten ist eine Netzzulei-
tung als Spannungsversorgung so-
wie eine Steuerleitung am Innen-
gerät installiert. Die Absicherung
des Klimagerätes erfolgt entspre-
chend den technischen Daten . Die
Werkseitig installierte Steuerleitung
am Innengerät muß zum Außenteil
verlegt werden.
■
Wir empfehlen, bauseitig einen
Haupt- / Reparaturschalter in
der Nähe des Inneteils zu instal-
lieren.
■
Wird bei dem Gerät eine als
Zubehör erhältliche Konden-
satpumpe eingesetzt, ist bei
der Verwendung des Abschalt-
kontaktes der Pumpe ggf. ein
zusätzliches Relais zur Erhöhung
der Schaltleistung, zur Abschal-
tung des Kompressors, erfor-
derlich.
Beide Geräte sind werkseitig
mit einer Kältemittelfüllung
versehen.Bei Erstinbetriebnah-
me ist kein Evakuieren nötig.
ACHTUNG
