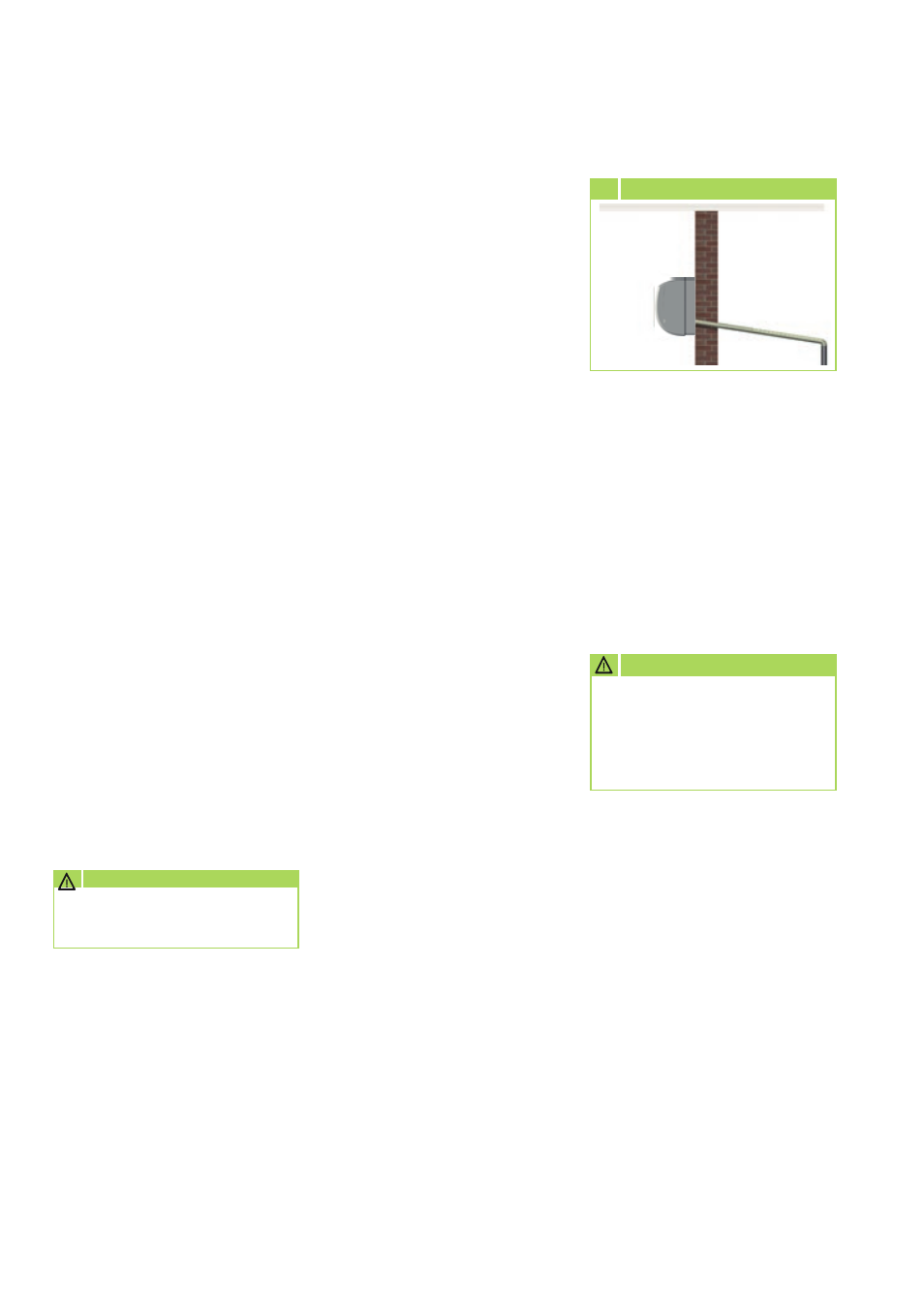

10 Gefälle der Kondensatleitung
mindestens
2% Gefälle
Der Kondensatschlauch ist serien-
mäßig für den Anschluß auf der
linken Seite (Ansicht von vorne)
vorgesehen.
Sämtliche elektrische Installa-
tionen sind von Fachunterneh-
men auszuführen. Die Mon-
tage der Elektroanschlüsse hat
spannungsfrei zu erfolgen.
ACHTUNG
Dichtigkeitskontrolle
Sind alle Verbindungen herge-
stellt, wird die Manometerstation
wie folgt an den entsprechenden
Schraderventilanschlüssen ange-
schlossen, sofern vorhanden:
rot = kleines Ventil
= Einspritzdruck
blau = großes Ventil
= Saugdruck
Nach erfolgtem Anschluß wird die
Dichtigkeitsprüfung mit getrock-
netem Stickstoff durchgeführt.
Zur Dichtigkeitskontrolle werden
die hergestellten Verbindungen
mit Lecksuchspray besprüht. Sind
Blasen sichtbar, ist die Verbindung
nicht korrekt ausgeführt. Ziehen
Sie dann die Verschraubung fester
an oder erstellen Sie ggf. eine neue
Bördelung.
Nach erfolgreicher Dichtigkeits-
prüfung wird der Überdruck aus
den Kältemittelleitungen entfernt
und eine Vakuumpumpe mit einem
absoluten Endpartialdruck von
min. 10 mbar in Betrieb gesetzt,
um einen luftleeren Raum in den
Leitungen zu schaffen. Zusätzlich
wird so vorhandene Feuchtigkeit
aus den Leitungen entfernt.
Es muß ein Vakuum von
min. 20 mbar erzeugt werden!
ACHTUNG
Die Dauer der Vakuumerzeugung
richtet sich nach dem Rohr-
leitungsvolumen des Innengerätes
und der Länge der Kältemittel-
leitungen, der Vorgang beträgt
jedoch mindestens 60 Minuten.
Sind Fremdgase und Feuchtigkeit
vollständig aus dem System ent-
fernt worden, werden die Ventile
der Manometerstation geschlossen
und die Ventile des Außenteiles,
wie in Kapitel „Inbetriebnahme“
beschrieben, geöffnet.
Kondensatanschluß
Auf Grund der Taupunktunter-
schreitung am Verdampfer kommt
es während des Kühlbetriebes und
am Verflüssiger während des Heiz-
betriebes
zur Kondensatbildung.
Unterhalb des Verdampfers be-
findet sich eine Auffangwanne,
die mit einem Ablauf verbunden
werden muß.
Die untere Gehäuseverkleidung
des Außenteiles ist als Auffang-
wanne ausgebildet. Hier ist der
im Lieferumfang befindliche Kon-
densatanschluß einzusetzen.
■
Die bauseitige Kondensatlei-
tung ist mit einem Gefälle von
min. 2 % zu verlegen (Bild 10).
Gegebenenfalls sehen Sie
eine dampfdiffusionsdiche
Isolation vor.
■
Führen Sie die Kondensatlei-
tung des Gerätes frei in die Ab-
laufleitung. Falls das Kondensat
in eine Abwasserleitung geführt
wird, sehen Sie einen Siphon
als Geruchsverschluß vor.
■
Bei einem Gerätebetrieb unter
+4 °C Außentemperatur ist auf
eine frostsichere Verlegung der
Kondensatleitung zu achten.
Ebenfalls ist die untere Gehäu-
severkleidung bauseitig frostfrei
zu halten, um ein permanentes
Ablaufen des Kondensates zu
gewährleisten.
Ggf. ist eine Rohrbegleitheizung
vorzusehen.
■
Nach erfolgter Verlegung muß
der freie Ablauf des Kondensats
überprüft und eine permanente
Dichtheit sichergestellt werden.
Elektrischer Anschluß
Bei den Geräten ist eine Netzzulei-
tung als Spannungsversorgung am
Außenteil und eine Steuerleitung
zum Innengerät zu installieren und
entsprechend abzusichern.
■
Wir empfehlen, bauseitig einen
Haupt- / Reparaturschalter in
der Nähe des Außenteiles zu
installieren.
■
Wird bei dem Gerät eine als
Zubehör erhältliche Konden-
satpumpe eingesetzt, ist bei
der Verwendung des Abschalt-
kontaktes der Pumpe ggf. ein
zusätzliches Relais zur Erhöhung
der Schaltleistung, zur Abschal-
tung des Kompressors, erfor-
derlich.
■
Werden die Leitungen in Berei-
chen mit starken magnetischen
Feldern verlegt, sollten die
Steuerleitungen als abgeschirm-
te Leitung ausgeführt sein.
■
Die elektrische Absicherung
der Anlage erfolgt laut den
technischen Daten.
