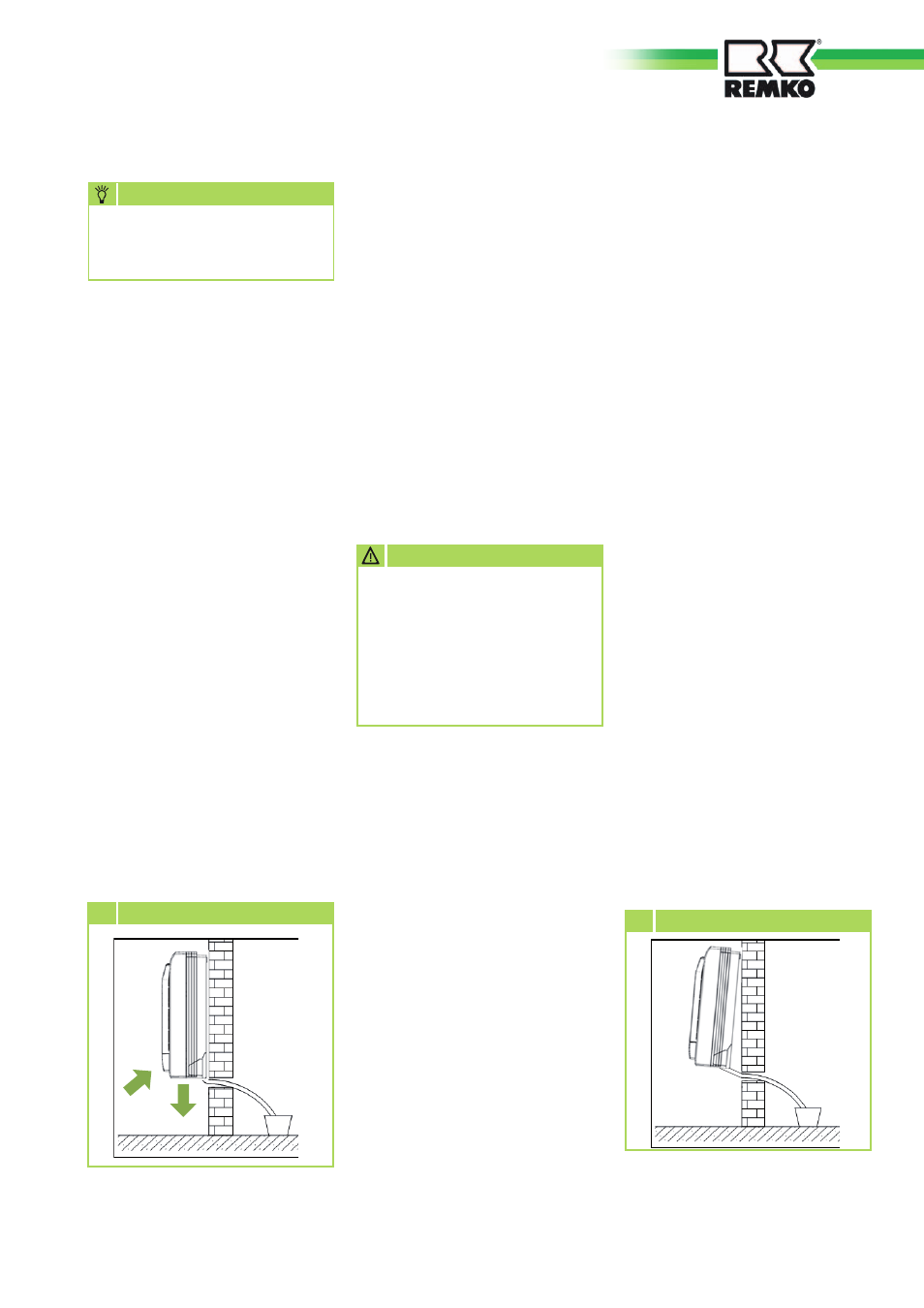

Geräteinstallation
Das Gerät wird über zwei Hal-
telaschen, unter Beachtung der
Luftaustrittsseiten, befestigt.
1. Markieren Sie gemäß den Ab-
messungen der Halterungen die
Befestigungspunkte an statisch
zulässigen Bauwerksteilen.
2. Entfernen Sie ggf. die Aus-
brechöffnung des Gehäuses.
3. Schließen Sie, wie im weiteren
beschrieben, die Kältemittel-,
Elektro- und Kondensatleitung
an das Innengerät an.
4. Hängen Sie das Innengerät
leicht nach hinten gekippt in die
Wandhalterung ein.
5. Überprüfen Sie nochmals die
waagerechte Ausrichtung des
Gerätes (Bild 4).
Installation
Die Installation darf nur durch
autorisiertes Fachpersonal
vorgenommen werden.
HINWEIS
Das Gerät ist werkseitig mit
einer Füllung aus getrocknetem
Stickstoff zur Dichtigkeits-
kontrolle versehen worden.
Der unter Druck stehende
Stickstoff entweicht beim
Lösen der Überwurfmuttern.
ACHTUNG
Anschluss der
Kältemittelleitungen
Der bauseitige Anschluss der
Kältemittelleitungen erfolgt auf der
rechten Innenseite des Gerätes.
Gegebenenfalls ist an dem
Innengerät eine Reduzierung, bzw.
Erweiterung zu installieren.
Diese Verschraubungen liegen dem
Innengerät als Beipack serienmäßig
bei.
Nach erfolgter Montage sind die
Verbindungen dampfdiffusions-
dicht zu isolieren.
4
Waagerechte Ausrichtung
Die Wandhalterung der Geräte
muß mit geeigneten Schrauben
und Dübeln befestigt werden.
Kondensatanschluss
Auf Grund der Taupunktunter-
schreitung am Verdampfer kommt
es während des Kühlbetriebes am
Innengerät zur Kondensatbildung.
Unterhalb des Verdampfers
befindet sich eine Auffangwanne,
die mit einem Ablauf verbunden
werden muß.
■
Die bauseitige Kondensatlei-
tung ist mit einem Gefälle von
min. 2 % zu verlegen (Bild 5).
Gegebenenfalls sehen Sie eine
dampfdiffusionsdichte Isolation
vor.
■
Führen Sie die Kondensatlei-
tung des Gerätes frei in die Ab-
laufleitung. Falls das Kondensat
in eine Abwasserleitung geführt
wird, sehen Sie einen Siphon
als Geruchsverschluss vor.
■
Bei einem Gerätebetrieb unter
0 °C Außentemperatur ist auf
eine frostsichere Verlegung der
Kondensatleitung zu achten.
Ggf. ist eine Rohrbegleitheizung
vorzusehen.
■
Nach erfolgter Verlegung muß
der freie Ablauf des Kondensats
überprüft und eine permanente
Dichtheit sichergestellt werden.
Der Kondensatschlauch ist serien-
mäßig für den Anschluss auf der
rechten Seite (Ansicht von vorne)
vorgesehen.
5
Kondensatanschluss
Mind. 2%
Gefälle
