5
Erläuterung
1 Innengerät RKS 380 IT, Kreis A (Beispiel)
2 Innengerät RKS 380 IT, Kreis B (Beispiel)
2 Außenteil RKS 380 AT (Beispiel)
3 Verbindungsleitung A
4 Verbindungsleitung B
5 Absperrventile des Kältekreises für Raum A
6 Absperrventile des Kältekreises für Raum B
7 Verflüssigerventilator
Bedienung
Die Raumklimageräte RKS 380 besitzen 2 unabhängig
voneinander arbeitende Kältekreise bestehend aus
Kompressor, Verflüssiger und Drosselorgan.
Geräte der Baugröße RKS 390 besitzen 3 und Geräte
der Baugröße RKS 398 besitzen 4 Kältekreise. die von
2, 3 und 4 einzelnen Innengeräten gesteuert werden.
Die Bedienung der einzelnen Kältekältekreise erfolgt
über die Regelung der zugehörigen Innengeräte.
Die Fernbedienung
Die Bedienung der Innengeräte erfolgt über die Infra-
rot – Fernbedienung. Ein Ton signalisiert einen Tasten-
druck und den korrekten Empfang des Signals.
Zwei bis vier Sekunden nachdem die Innengeräte an
die Spannungsversorgung angeschlossen wurden, kön-
nen Sie mit der Bedienung beginnen.
Einlegen der Batterien
Vor der Erstinbetriebnahme sind die im Lieferumfang
enthaltenen Batterien (2 Stück, Typ AAA) in die Fernbe-
dienung einzusetzen.
1. Ziehen Sie dazu die Klappe auf der Rückseite der
Fernbedienung in Pfeilrichtung ab und setzen Sie die
Batterien ein.
2. Achten Sie auf die richtige Polung der Batterien.
Siehe Markierung im Batteriefach.
3. Schließen Sie das Batteriefach wieder.
Hinweise zu den Batterien
◊ Entladene Batterien sofort entfernen und durch neue
in der vorgeschriebenen Qualität ersetzen.
Es besteht die Gefahr des Auslaufens.
◊ Die Nutzungsdauer der Batterien beträgt bei normalem
Gerätebetrieb ca. ein Jahr.
Das entspricht einer Kühlsaison.

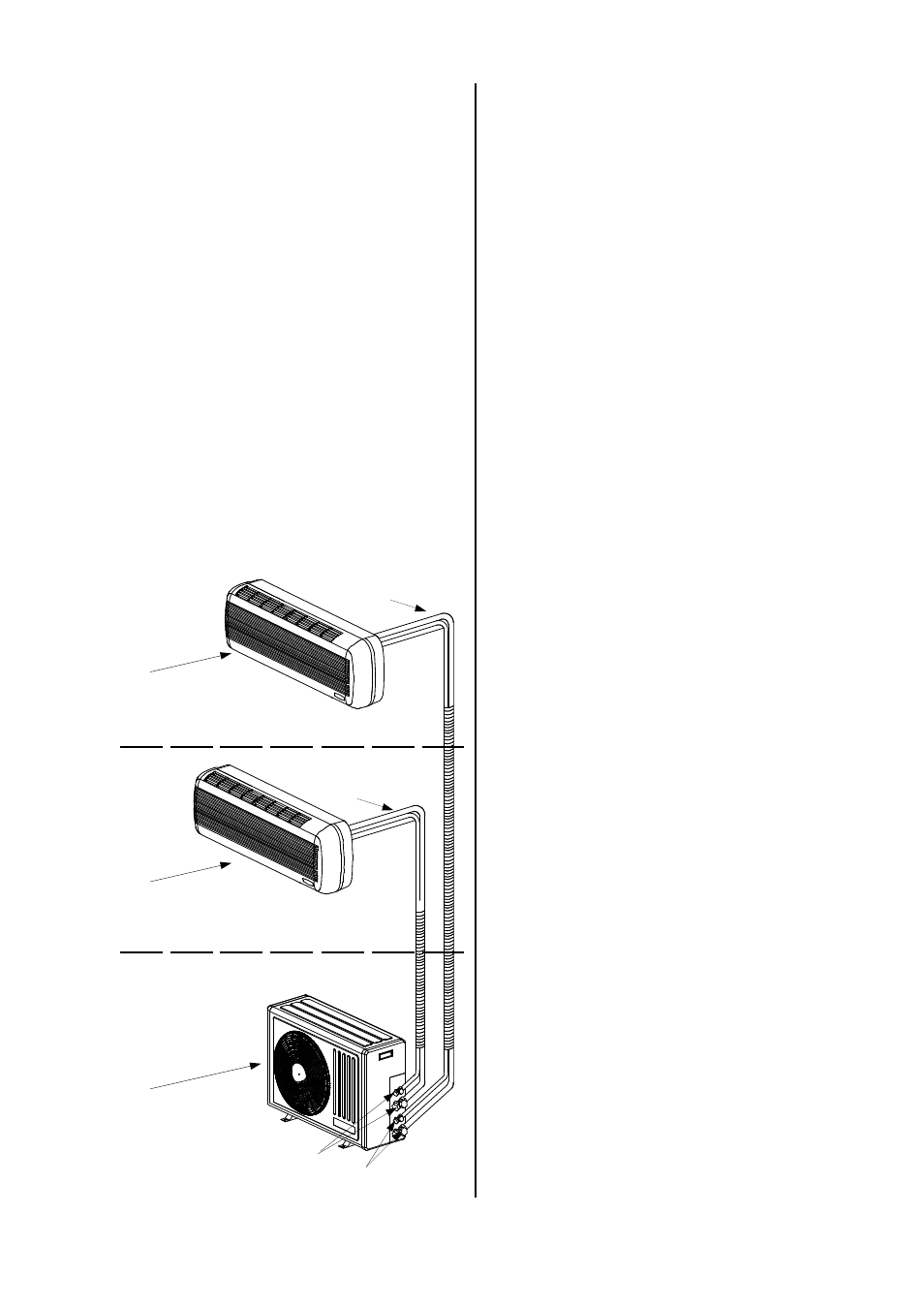

Systemaufbau
Die Innengeräte werden einzeln an die Anschlüsse des
Außenteiles angeschlossen.
1
2
4
5
6
3
Außenbereich
Innenbereich Raum B
Innenbereich Raum A
7
Das Außenteil dient zur Abgabe der von den Innengeräten
aus den zu kühlenden Räumen aufgenommenen Wärme
an die Außenluft.
Jedes Innengerät verfügt über einen separaten Kälte-
kreislauf bestehend aus einem eigenen Kompressor, ei-
nem eigenen Verflüssiger und einem eigenen Drossel-
organ.
Die bis zu 4 Verflüssiger der Kältekreisläufe bilden im
Außenteil eine Einheit.
Die Ansteuerung des einzelnen Kompressors im Außen-
teil erfolgt über die Regelung des zugehörigen Innen-
gerätes.
Den Transport der Wärme zum Außenteil übernimmt
bei allen Klimaprodukten von REMKO das umwelt-
freundliche Kältemittel R 407 C.
G
Niemals neue und gebrauchte Batterien gleichzeitig
benutzen! Es empfiehlt sich, bei längeren Still-
standszeiten, die Batterien aus der Fernbedienung
zu nehmen, um ein Auslaufen zu verhindern.
